126KV lauko SF6 grandinės pertraukiklis

126KV lauko SF6 grandinės pertraukiklis (modelis LW36-126) yra aukštos įtampos perdavimo klasės perjungimo įtaisas, skirtas elektros tinklų pastotėms, komunalinių paslaugų perdavimo sistemoms ir didelio masto pramoniniams elektros tinklams. Jis plačiai naudojamas valdyti, apsaugoti ir perjungti apkrovos srovę, perkrovos srovę ir trumpojo jungimo gedimų srovę, taip pat gali veikti kaip prijungimo grandinės pertraukiklis tarpusavyje sujungtose maitinimo sistemose.

Šis 126KV lauko SF6 grandinės pertraukiklis naudoja sieros heksafluorido (SF6) dujas kaip lanką gesinančią ir izoliuojančią terpę, kartu su vienos kolonėlės, vienos pertraukos vieno poliaus struktūra. Pertraukimo metu savaiminio elektros lanko gesinimo principas sukuria greitą dujų srautą lanko kameroje, kad būtų veiksmingai vėsinamas ir gesinamas lankas, užtikrinant stabilų gesinimo veikimą esant dideliam gedimui.

LW36-126, aprūpintas CT varomu variklio spyruokliniu veikimo mechanizmu ir trijų pakopų mechanine jungčių sistema, užtikrina tikslų perjungimo našumą, didelį mechaninį patikimumą ir puikų ilgalaikį veikimo stabilumą sudėtingoje lauko aplinkoje.

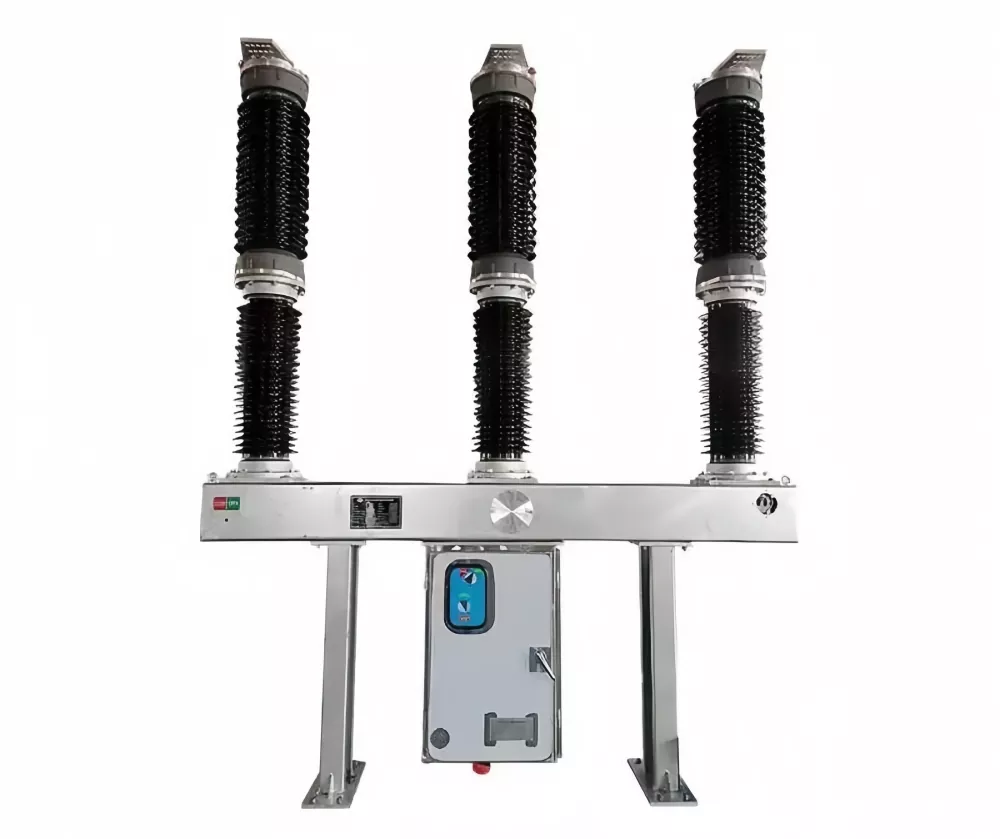

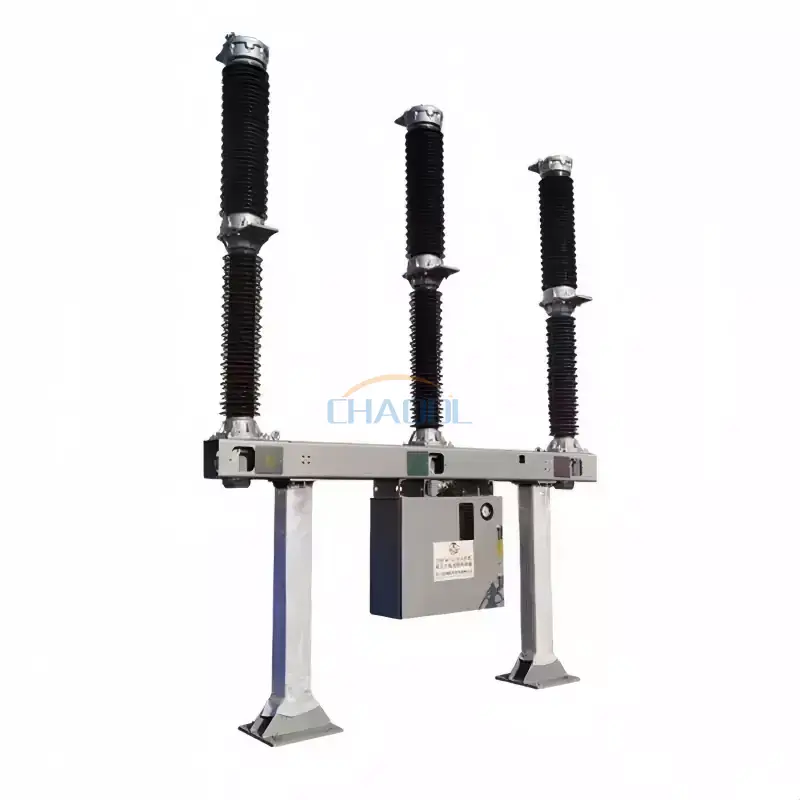

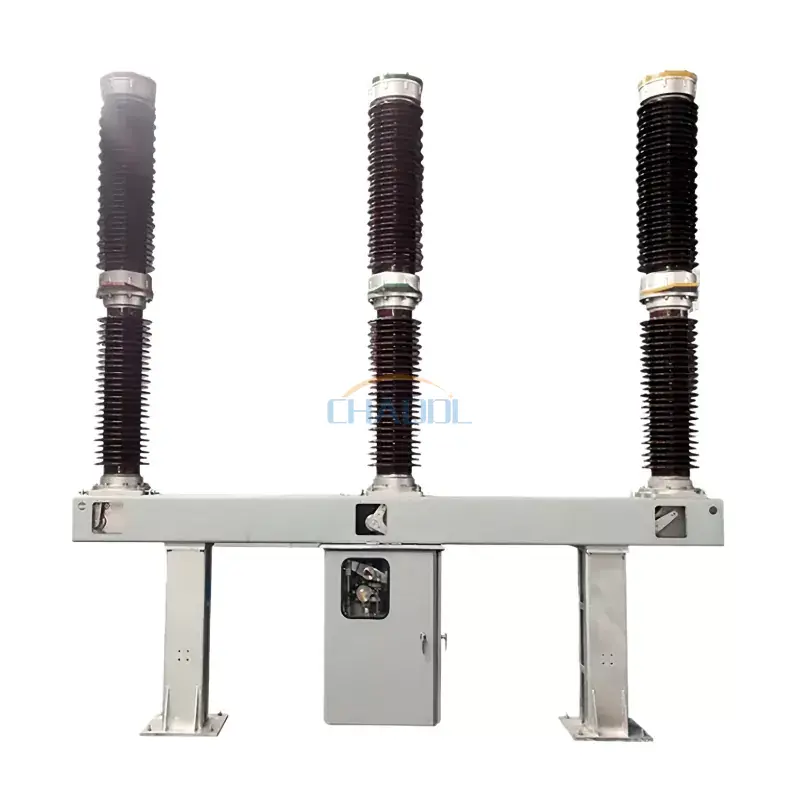

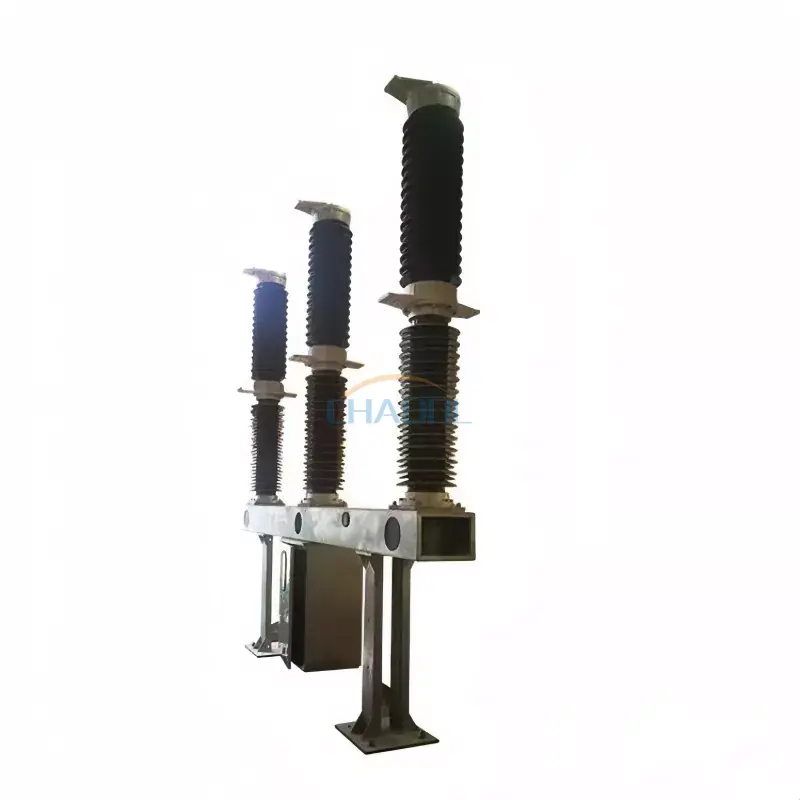

Produkto išvaizda

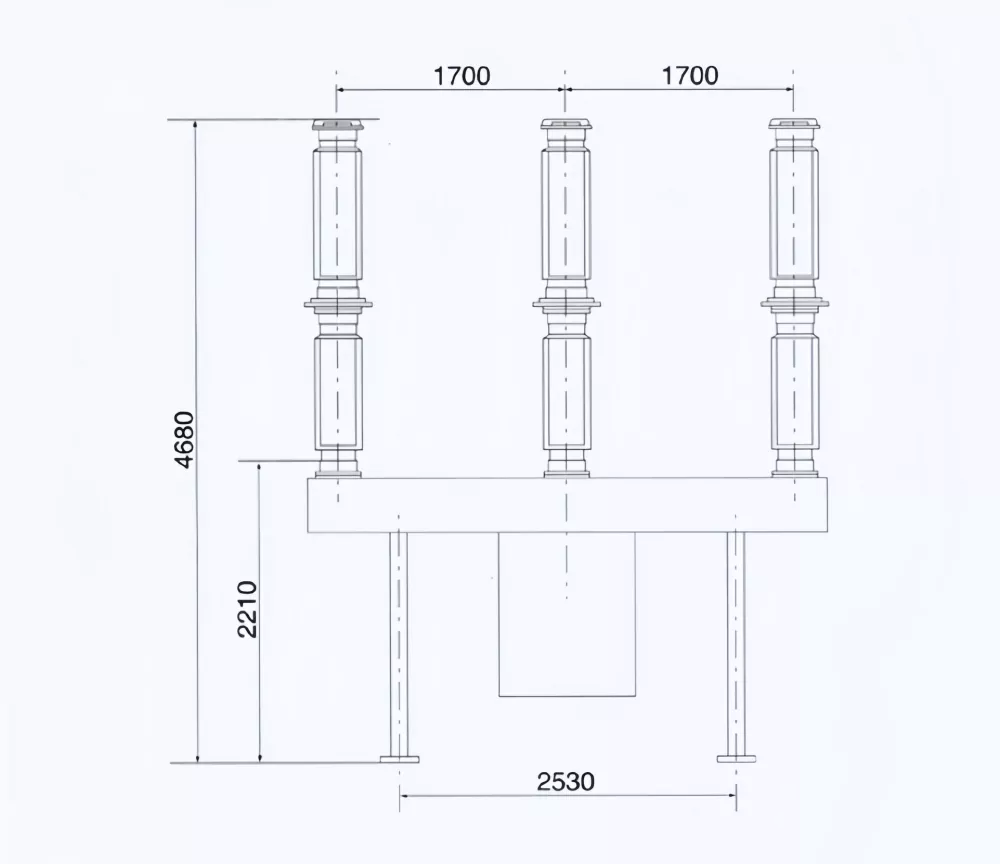

Gaminio matmenų diagrama

Veikimo aplinka

• Montavimo aukštis: ≤ 3000 metrų virš jūros lygio
• Aplinkos temperatūra: -30°C iki +40°C
• Maksimalus vėjo greitis: ≤ 34 m/s
• Užterštumo lygis: III klasė (25 mm/kV)

Techniniai parametrai

Produkto savybės

• Pažangi SF6 dujų izoliacija užtikrina puikų lanko užgesinimą ir dielektrines savybes.
• Vienos kolonos, vieno stulpelio konstrukcija sumažina mechaninį sudėtingumą ir padidina patikimumą.
• Didelė pertraukimo galia iki 40 kA, skirta perdavimo lygio gedimams nutraukti.
• CT varomas spyruoklinis veikimo mechanizmas užtikrina stabilų ir tikslų perjungimo veikimą.
• Tinka atšiaurioms lauko aplinkoms, turinčioms didelį atsparumą taršai, vėjui ir temperatūros svyravimams.
• Ilgas mechaninis tarnavimo laikas ir maži priežiūros reikalavimai tinklo operatoriams.
• Suderinamas su šiuolaikinėmis pastočių automatikos ir nuotolinio valdymo sistemomis.

Produkto struktūra ir veikimo principas

126KV lauko SF6 grandinės pertraukiklis susideda iš SF6 dujomis užpildytos lanko gesinimo kameros, srovės transformatoriaus integracijos, veikimo mechanizmo, izoliacinės atraminės konstrukcijos ir plieninio gaubto sistemos. SF6 dujos veikia ir kaip izoliacinė, ir kaip lanką gesinanti terpė, užtikrinanti didelį dielektrinį stiprumą ir greitą atsistatymą po pertrūkių.

Gedimo metu veikimo mechanizmas nukreipia judantį kontaktą atsiskirti, generuodamas greitą SF6 dujų srautą lanko kameros viduje. Šis oro srautas greitai atvėsina ir dejonizuoja lanką, užtikrindamas saugų aukštos įtampos gedimų srovių nutraukimą. Trijų pakopų mechaninė jungties sistema užtikrina sinchroninį polių veikimą ir aukštą lūžimo nuoseklumą.

Programos

• Aukštos įtampos perdavimo pastotės
• Elektros tinklų sujungimo sistemos
• Komunaliniai perdavimo ir skirstomieji tinklai
• Hidroelektrinės ir šiluminės elektrinės
• Pramoninės aukštos įtampos elektros sistemos
• Didelio masto infrastruktūros ir energetikos projektai
• Geležinkelio ir transporto energetikos sistemos

Dažnai užduodami klausimai

Kas yra a126KV lauko SF6 grandinės pertraukiklisnaudojamas?

Jis naudojamas aukštos įtampos elektros srovėms perdavimo tinkluose nutraukti ir valdyti, užtikrinant saugų pastočių ir elektros sistemų darbą gedimų ar perjungimo operacijų metu.

Kodėl SF6 dujos naudojamos grandinės pertraukikliuose?

SF6 dujos pasižymi puikiomis izoliacinėmis ir lanko gesinimo savybėmis, leidžiančiomis efektyviai nutraukti aukštos įtampos gedimų sroves išlaikant kompaktišką įrangos dydį.

Ar LW36-126 tinka montuoti lauke?

Taip. The126KV lauko SF6 grandinės pertraukiklisyra specialiai sukurtas lauko pastotėms ir gali patikimai veikti atšiauriomis aplinkos sąlygomis.

Kokie yra pranašumai prieš tradicinius grandinės pertraukiklius?

Palyginti su alyvos pagrindo pertraukikliais, SF6 grandinės pertraukikliai pasižymi didesniu patikimumu, mažesne priežiūra, greitesniu lanko užgesimu ir geresniu veikimu aukštos įtampos sąlygomis.
