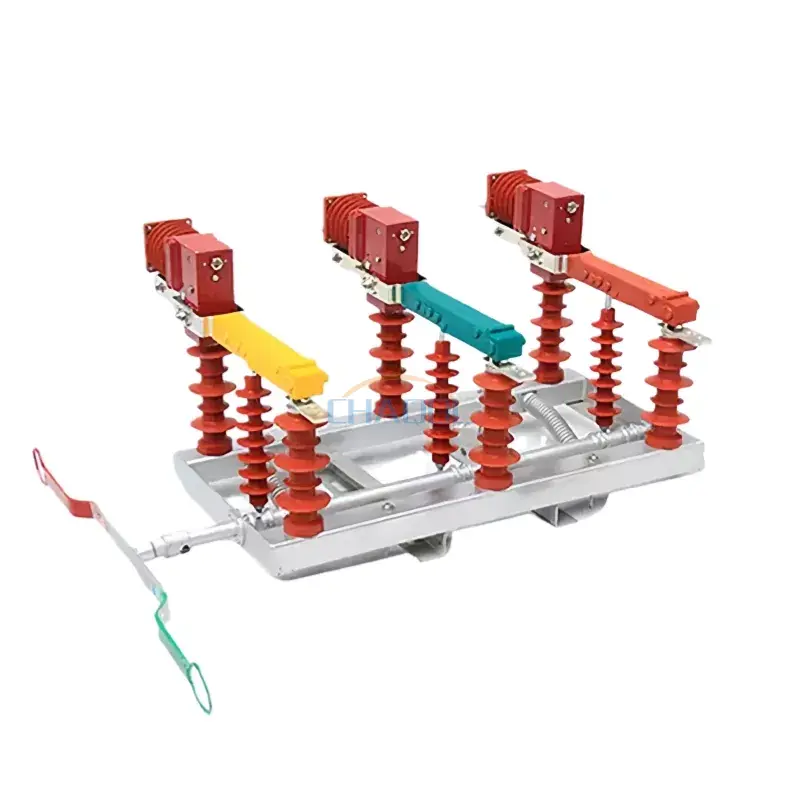

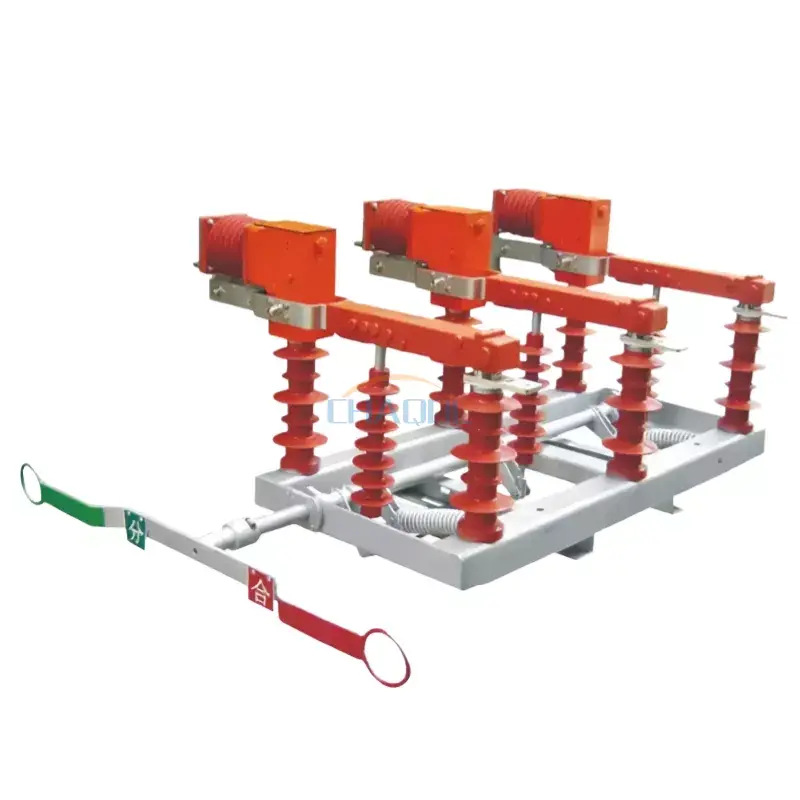

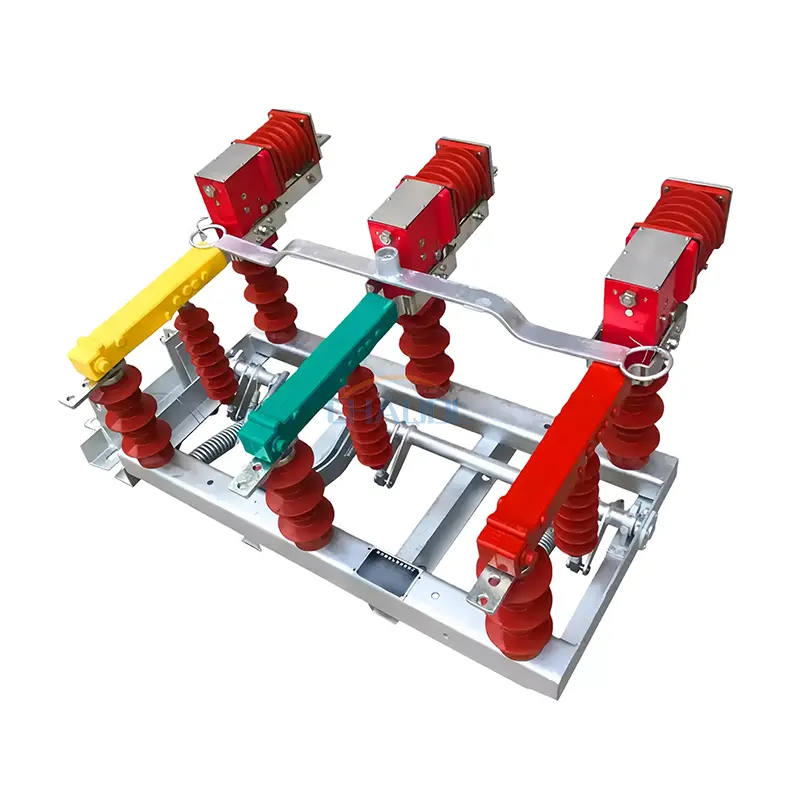

Šis lauko aukštos įtampos apkrovos jungiklis sukurtas patikimam perjungimui ir apsaugai vidutinės įtampos skirstomuosiuose tinkluose. Sukurta su vakuumine lanko gesinimo konstrukcija kartu su mechanine izoliavimo sistema, užtikrina stabilų pertraukimo veikimą apkrovos ir gedimo sąlygomis. Jis plačiai taikomas elektros energijos paskirstymo sistemose, skirtose komunalinėms paslaugoms, pramonės įmonėms, kasybos įrenginiams ir chemijos infrastruktūrai, kur veiklos sauga ir tęstinumas yra labai svarbūs.
Gaminys turi modulinį konstrukcinį išdėstymą, kuris supaprastina montavimą ant stulpų arba pastočių konfigūracijų. Jo sandari izoliacijos sistema pagerina prisitaikymą prie aplinkos, todėl užtikrina stabilų veikimą esant drėgmei, dulkėms ir temperatūros svyravimams. Praktinėse inžinerijos srityse lauko aukštos įtampos apkrovos jungiklis dažnai naudojamas kaip raktų perjungimo įtaisas žiediniuose pagrindiniuose įrenginiuose ir paskirstymo automatikos sistemose.
|
Projekto pavadinimas |
Parametrų reikšmė |
|
|
Nominali įtampa |
12KV |
|
|
Vardinis dažnis |
50 Hz |
|
|
Nominali srovė |
630A |
|
|
Nominali aktyviosios apkrovos pertraukimo srovė |
630A |
|
|
Nominali uždarojo ciklo pertraukimo srovė |
630A |
|
|
5% vardinės aktyviosios apkrovos pertraukimo srovės |
31,5A |
|
|
Vardinė kabelio įkrovimo ir pertraukimo srovė |
10A |
|
|
Nominali tuščiosios eigos transformatoriaus pertraukimo galia |
1600 KVA |
|
|
Vardinė kondensatoriaus baterijos trūkimo srovė |
100A |
|
|
1 minutės maitinimo dažnio atsparumo įtampa |
42/48KV |
|
|
Žaibo impulsų atsparumas įtampai |
75/85KV |
|
|
Nominali trumpalaikė atsparumo srovė (šiluminis stabilumas) |
20KA |
|
|
Nominali trumpojo jungimo trukmė |
4S |
|
|
Vardinė didžiausia atsparumo srovė (dinaminis stabilumas) |
50KA |
|
|
Nominali trumpojo jungimo srovė |
50KA |
|
|
Mechaninis gyvenimas |
10 000 tūkst |
|
|
Leistinas vakuuminio lanko gesinimo kontaktų susidėvėjimo storis |
1 mm |
|
|
Rankinis veikimo sukimo momentas |
≤200N.m |
|
|

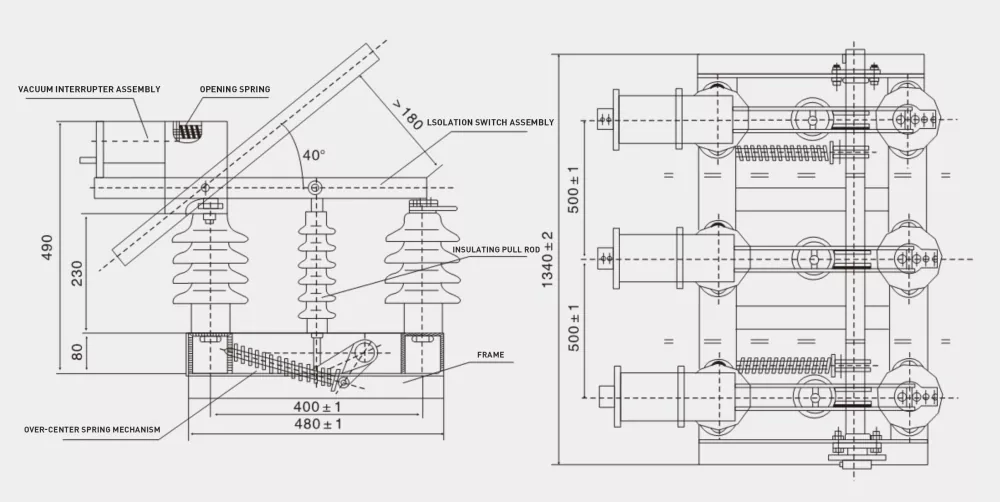

Vakuuminio pertraukiklio surinkimas ir reguliavimas |
Kontaktų tarpas |
5±1 mm |
|
Vidutinis perjungimo greitis |
1,1±0,2 m/s |
|
|
Trifazis išjungimas nevyksta vienu metu |
＜5 ms |
|
|
Trifazis perjungimas nėra sinchronizuotas |
＜2ms |
|
|
Atstumas iki žemės |
＞ 200 mm |
|
|
Pagrindinės grandinės varža |
≤150 μΩ |
|

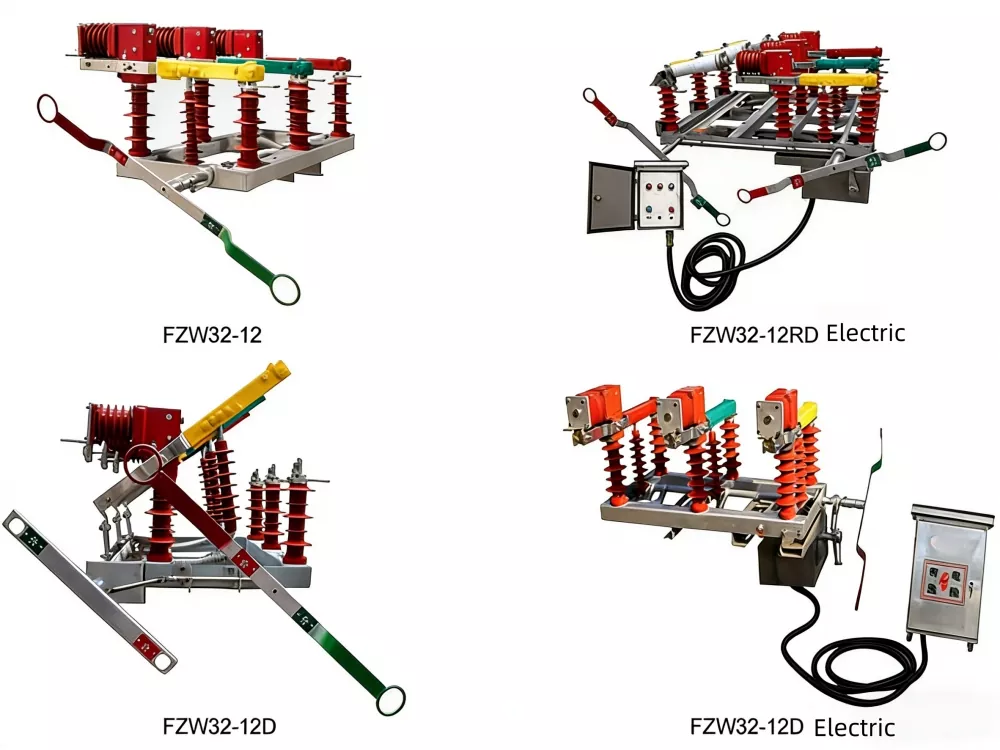

Paskirstymo automatizavimo sistemose lauko aukštos įtampos apkrovos jungiklis paprastai įrengiamas ant stulpų montuojamose linijose arba kompaktiškose pastotėse, kad būtų galima perjungti sekciją ir izoliuoti gedimus. Jis palaiko rankinį ir variklį varomą valdymą, todėl tinka tiek tradiciniams tinklams, tiek išmaniųjų tinklų atnaujinimams.
Žvelgiant iš techninės priežiūros perspektyvos, jis sukurtas su sandaria konstrukcija ir dilimui atspariais kontaktais, todėl sumažėja dažno aptarnavimo poreikis ir padidėja eksploatavimo ciklo sąnaudų efektyvumas ilgalaikio naudojimo metu.
1 klausimas: kur dažniausiai naudojamas lauko aukštos įtampos apkrovos jungiklis?
A: Jis plačiai naudojamas 10 kV–12 kV paskirstymo sistemose, įskaitant pramonės įmones, kasybos aikšteles, pastotes ir kaimo elektros tinklo atnaujinimus, skirtus apkrovai perjungti ir gedimams izoliuoti.
2 klausimas: ar gali palaikyti nuotolinį valdymą?
A: Taip, jame gali būti sumontuota elektrinė pavara ir nuotolinio valdymo modulis, skirtas integruoti į automatizuotus paskirstymo tinklus.
3 klausimas: kokios priežiūros reikia šiai įrangai?
A: Dėl sandaraus ir vakuuminio lanko gesinimo konstrukcijos įprastinė priežiūra yra minimali, daugiausia periodinis gnybtų ir veikimo mechanizmo būklės patikrinimas.
