12KV lauko atjungimo jungiklis

12KV lauko atjungimo jungiklisskirtas patikimam vidutinės įtampos elektros sistemų izoliavimui tuščiosios eigos sąlygomis. Jis turi vertikalią vieno pertraukimo konstrukciją, pasižyminčią stabiliomis mechaninėmis savybėmis ir aiškus atidarymo atstumas, užtikrinantis saugią paskirstymo linijų ir pastočių priežiūrą ir tikrinimą.

Šios serijos lauko skyrikliai plačiai naudojami 10kV–15kV elektros tinkluose. Konstrukcijoje integruotas standus pagrindo rėmas, didelio stiprumo atraminiai izoliatoriai ir peilio tipo laidžių ašmenų sistema. Su sustiprintu savaime užsifiksuojančiu mechanizmu užtikrina stabilų veikimą net esant stipriam vėjui, taršai ir temperatūros svyravimams.

Struktūriniai pranašumai

• Vieno lūžio vertikalios angos konstrukcija su aiškiu mechaniniu poveikiu
• Peilio jungiklio kontaktų sistema patikimam elektriniam atskyrimui
• Savaime užsifiksuojanti konstrukcija, apsauganti nuo atsitiktinio veikimo
• Apsauginė nuo taršos izoliacijos konstrukcija atšiaurioms lauko aplinkoms
• Pasirenkamos konfigūracijos skirtingiems srovės įvertinimams ir montavimo poreikiams

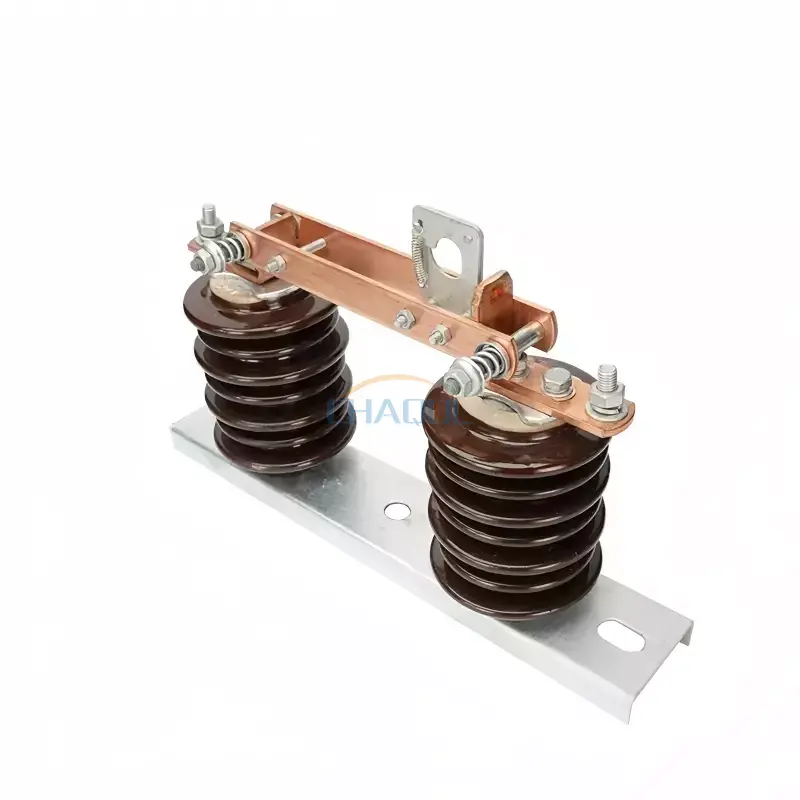

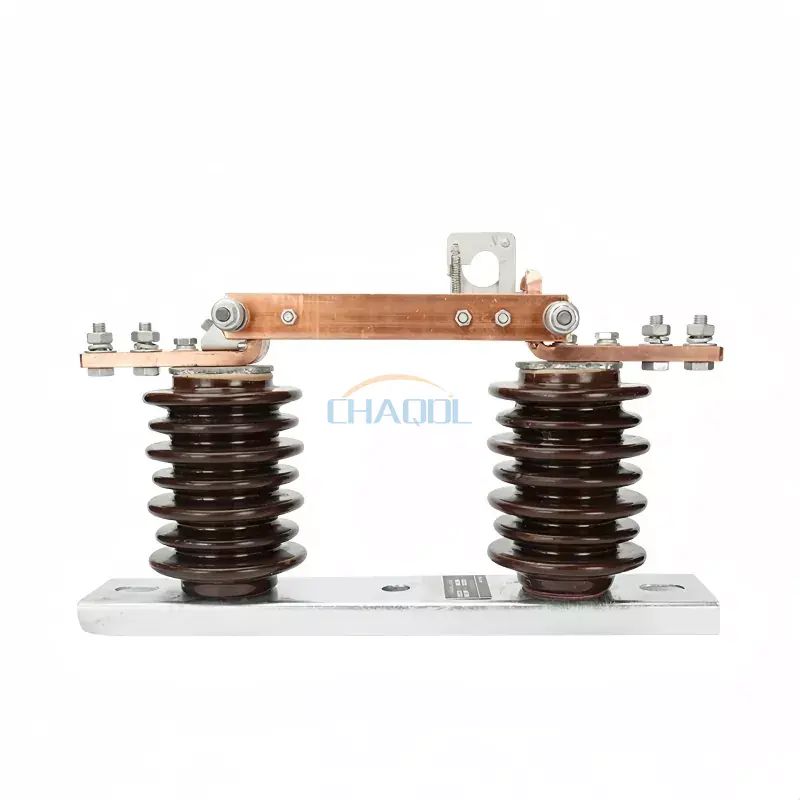

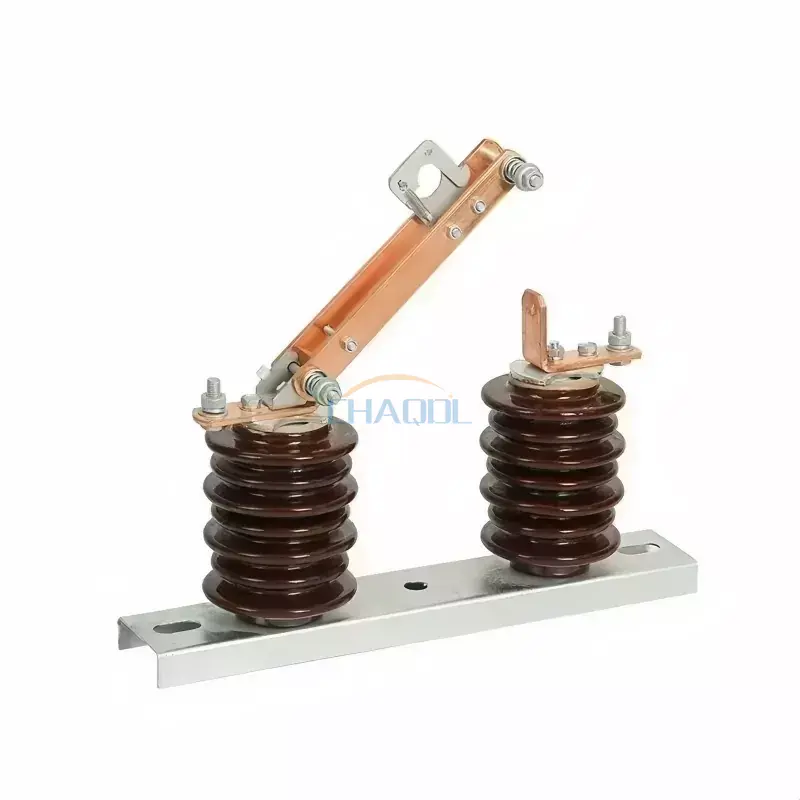

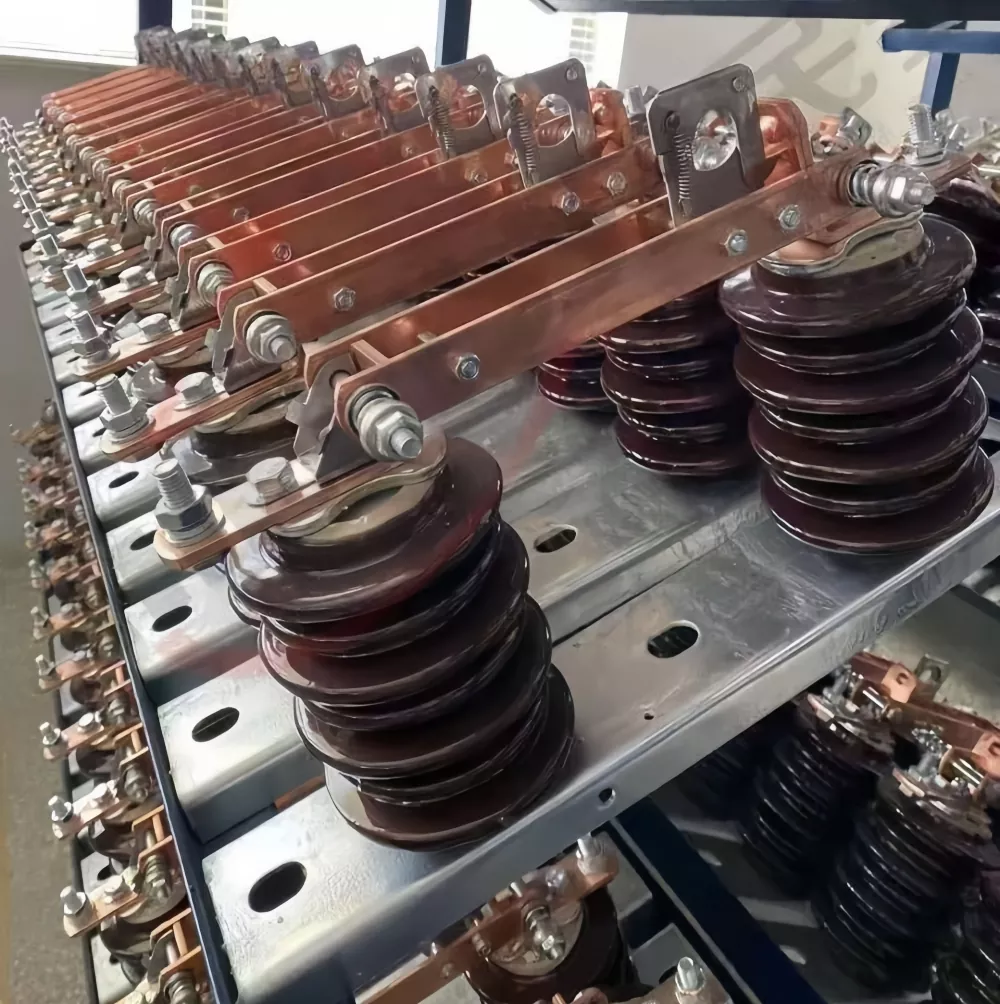

Produkto nuotraukos

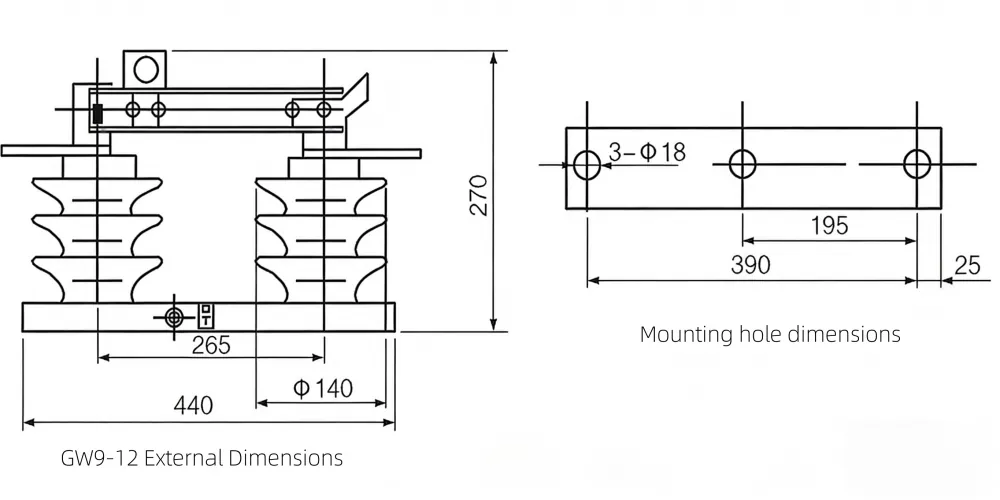

Gaminio matmenų diagrama

Techniniai parametrai

Darbo principas

Šio veikimo mechanizmas12KV lauko atjungimo jungiklisyra pagrįstas rankiniu izoliuojančiu kabliu. Veikimo metu kablio lazdelė sujungia fiksavimo įtaisą, varo besisukantį veleną ir laidžią geležtę. Atidarius savaime užsifiksuojantis mechanizmas atleidžiamas, todėl ašmenys gali pasisukti į visiškai izoliuotą padėtį. Uždarymo metu mechanizmas vėl įsijungia ir užsifiksuoja automatiškai, užtikrindamas stabilų kontaktinį slėgį ir saugų elektros tęstinumą, kai reikia.

Konstrukcija užtikrina aiškų atskyrimą tarp veikiančių ir izoliuotų būsenų, sumažindama eksploatavimo riziką ir pagerindama paskirstymo operatorių priežiūros saugą.

Taikymo scenarijai

• 10kV ir 15kV skirstomieji tinklai
• Miesto ir kaimo pastotės
• Pramoninės elektros izoliavimo sistemos
• Oro linijų priežiūros skyriai
• Atsinaujinančios energijos tinklų prijungimo taškai

Palyginimas su panašiais produktais

DUK

1. Kokia yra pagrindinė šio atjungimo jungiklio funkcija?

Naudojamas elektros grandinėms izoliuoti 10kV–15kV elektros sistemose, kai yra įtampa, bet nėra apkrovos srovės, užtikrinant saugią įrenginių ir perdavimo linijų priežiūrą bei tikrinimą.

2. Ar 12KV lauko atjungimo jungiklis gali būti naudojamas esant apkrovai?

Ne. Šio tipo jungikliai skirti tik darbui be apkrovos. Perjungimas esant apkrovai gali sugadinti kontaktus ir pakenkti sistemos saugai.

3. Kokiai aplinkai jis tinka?

Produktas skirtas lauko pastotėms, pramoninėms paskirstymo sistemoms ir vietoms, kuriose yra didelis taršos lygis, drėgmė ar temperatūros svyravimai.

4. Kokie veikimo būdai galimi?

Priklausomai nuo projekto reikalavimų, jis palaiko ir rankinį valdymą naudojant izoliacinį kabliuką, ir pasirenkamą varikliu varomą valdymą.

5. Kaip tai užtikrina saugų veikimą?

Vidinis savaime užsifiksuojantis mechanizmas ir aiški mechaninė izoliacijos struktūra padeda išvengti atsitiktinio perjungimo, pagerina eksploatavimo saugumą ir patikimumą.

6. Kokia priežiūra reikalinga?

Rekomenduojama reguliariai tikrinti kontaktus, izoliacinius paviršius ir mechanines jungtis. Konstrukcija sumažina techninės priežiūros dažnumą normaliomis eksploatavimo sąlygomis.
