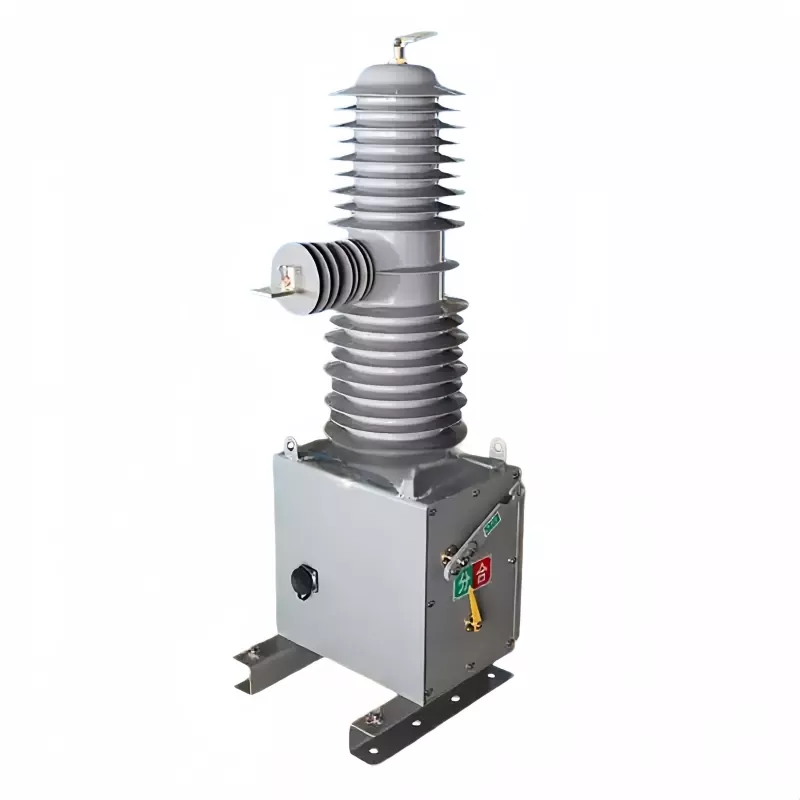

The33 kV vieno poliaus lauko grandinės pertraukiklisskirtas patikimam perjungimui ir apsaugai vidutinės įtampos oro skirstomosiose sistemose. Jis plačiai naudojamas nutraukti apkrovos srovę, gedimo srovę ir trumpojo jungimo sąlygas šiuolaikiniuose elektros tinkluose. Dėl tvirtos lauko struktūros ir optimizuoto lanko gesinimo ši įranga užtikrina stabilų veikimą net ir atšiauriomis aplinkos sąlygomis.
Pagaminta naudojant nuolatinio magneto veikimo mechanizmą ir didelio stiprumo izoliacinius komponentus33 kV vieno poliaus lauko grandinės pertraukiklisužtikrina greitą reagavimą, ilgą tarnavimo laiką ir minimalius priežiūros reikalavimus, todėl tinka komunaliniams tinklams, pastotėms ir pramoninėms elektros paskirstymo sistemoms.
|
Projektas |
Skaitinė reikšmė |
|
Nominali įtampa |
35 kV |
|
Nominali srovė |
630/1250A |
|
Vardinis dažnis |
50/60Hz |
|
1 minutės maitinimo dažnio atsparumo įtampa |
80/95 kV |
|
Žaibo impulso atsparumo įtampa (didžiausia) |
185 kV |
|
Nominali trumpojo jungimo pertraukimo srovė |
20/25/31,5 kA |
|
Nominali trumpojo jungimo srovė (didžiausia) |
80 kA |
|
Nominali didžiausia atsparumo srovė |
80 kA |
|
4S trumpalaikis atsparumas srovei |
31,5 kA |
|
Vardinis veikimo ciklas |
Atidaryti–0,3 s–Uždaryti/Atidaryti–180s–Uždaryti/Atidaryti–180s–Uždaryti/Atidaryti–60s–Atkurti |
|
Vardinės trumpojo jungimo pertraukimo operacijos |
30 kartų |
|
Mechaninis gyvenimas |
20 000 kartų |
|
Nuolatinio magneto mechanizmo valdymo įtampa |
DC220V |
|
Antrinės grandinės 1 minutės maitinimo dažnio atsparumo įtampos bandymas |
2 kV |
|
Parametro pavadinimas |
Duomenys |
|
Susisiekite su Gap |
18±1 mm |
|
Susisiekite su „Overtravel“. |
4±0,5 mm |
|
Atidarymo greitis |
1,4-1,8 m/s |
|
Uždarymo greitis |
0,8-1,2 m/s |
|
Kontakto uždarymo atmetimo laikas |
<=5 ms |
|
Atstumas nuo etapo iki centro |
560±2 mm |
|
Trifazio perjungimo asinchronija |
<=3 ms |
|
Atsparumas tarp fazių laidumo kilpai |
µΩ |
|
Uždarymo laikas |
25-45 ms |
|
Atidarymo laikas |
20-45 ms |
|
Svoris |
100 kg |
Tinkamas įrengimas33 kV vieno poliaus lauko grandinės pertraukiklisyra būtinas norint užtikrinti ilgalaikį patikimumą ir saugų veikimą. Įrenginys turi būti montuojamas ant stabilios polių konstrukcijos arba plieninio rėmo su tinkama įžeminimo jungtimi.
Sumontavus, reikia atlikti tuščiosios eigos perjungimo testą, kad būtų užtikrintas sklandus mechanizmo veikimas ir teisingas veikimo laikas.
1. Aplinkos oro temperatūra: -30°C iki +60°C;
2. Aukštis: ne didesnis kaip 2000 metrų;
3. Vėjo greitis: ne didesnis kaip 34 m/s;
4. Vibracija arba seisminis aktyvumas, kylantis iš skirstomųjų įrenginių ir valdymo įrangos ribų, yra nereikšmingas;
5. Užterštumo laipsnis: IV lygis;
6. Laikymo temperatūra: -40°C iki +85°C.
1 klausimas: kokia yra pagrindinė 33 kV vieno poliaus lauko grandinės pertraukiklio funkcija?
A: Jis naudojamas nutraukti ir izoliuoti gedimų sroves vidutinės įtampos oro skirstymo sistemose, užtikrinant saugų tinklo veikimą ir paskesnės įrangos apsaugą.
2 klausimas: ar šis grandinės pertraukiklis gali veikti atšiaurioje lauko aplinkoje?
A: Taip, jis skirtas dideliam užterštumui, stipriam vėjui ir dideliems temperatūros svyravimams, todėl tinkamas ilgalaikiam naudojimui lauke.
3 klausimas: ar 33 kV vieno poliaus lauko grandinės pertraukiklį reikia reguliariai prižiūrėti?
A: Dėl sandaraus mechanizmo ir patvarių komponentų, įprastomis eksploatavimo sąlygomis konstrukcija nereikalauja priežiūros.
4 klausimas: kokio tipo diegimo metodas rekomenduojamas?
A: Siekiant užtikrinti optimalų saugumą ir našumą, rekomenduojama montuoti ant stulpo su saugiu įžeminimu.
5 klausimas: koks apsaugos lygis palaikomas?
A: Jis skirtas aukštai izoliacijai ir atsparumui taršai, tinka IV lygio taršos aplinkai.
