66KV bako tipo SF6 grandinės pertraukiklis

66KV bako tipo SF6 grandinės pertraukiklis (modelis: LW36-66) yra aukštos įtampos lauko grandinės pertraukiklis, skirtas 66KV galios perdavimo ir paskirstymo sistemoms, kurių vardinis dažnis yra 50Hz kintamoji srovė. Naudojant SF6 dujas kaip izoliacinę ir lanko gesinimo terpę, jis užtikrina patikimą perjungimą, gedimų nutraukimą ir apsaugą pastotėse, komunaliniuose elektros tinkluose, pramoniniuose objektuose ir atsinaujinančios energijos projektuose. Grandinės pertraukiklis taip pat gali būti naudojamas kaip magistralės jungiklis ir kondensatorių blokų perjungimo programoms.

LW36-66, sukurtas naudojant kompaktišką įtampą turinčio rezervuaro struktūrą, sumažina montavimo vietą, tuo pačiu užtikrinant išskirtines elektrines charakteristikas ir ilgalaikį veikimo patikimumą. Dėl pažangaus spyruoklinio veikimo mechanizmo, mažo SF6 nuotėkio ir priežiūros reikalaujančio dizaino jis yra idealus sprendimas šiuolaikiniams aukštos įtampos perdavimo tinklams, kuriems reikalingas saugus, efektyvus ir stabilus veikimas.

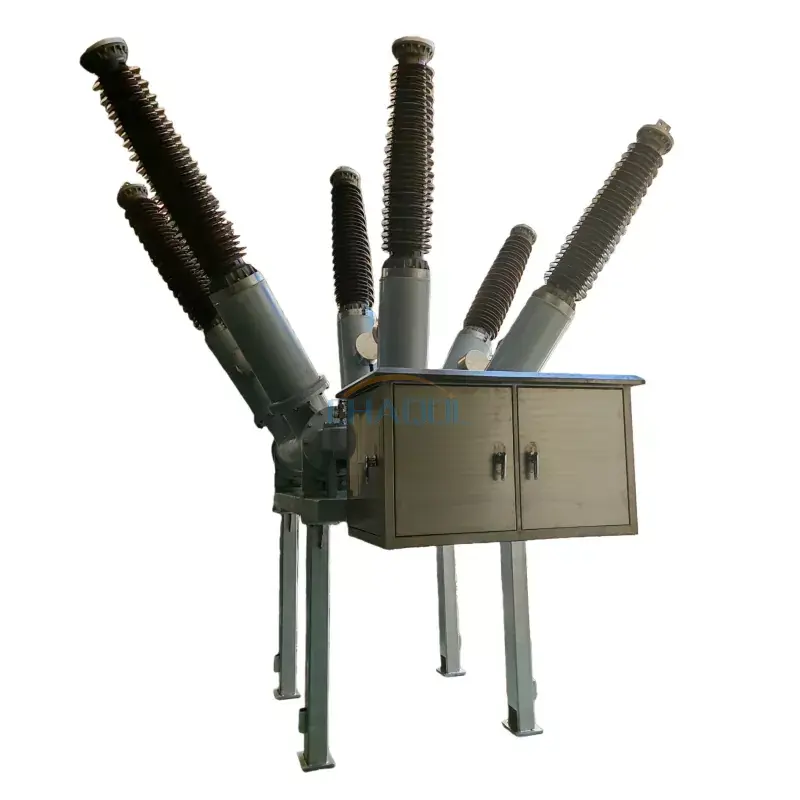

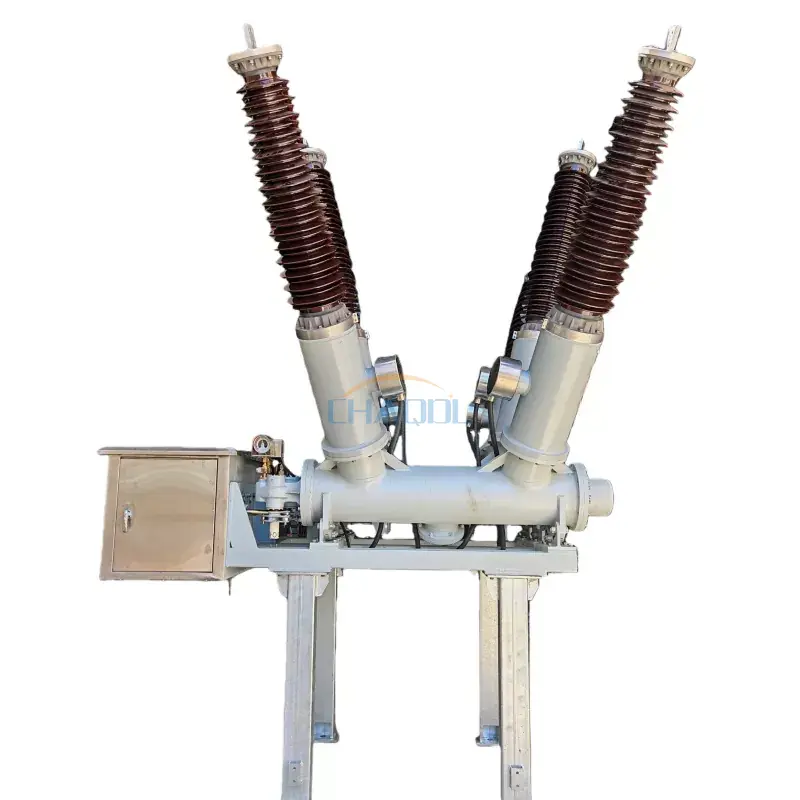

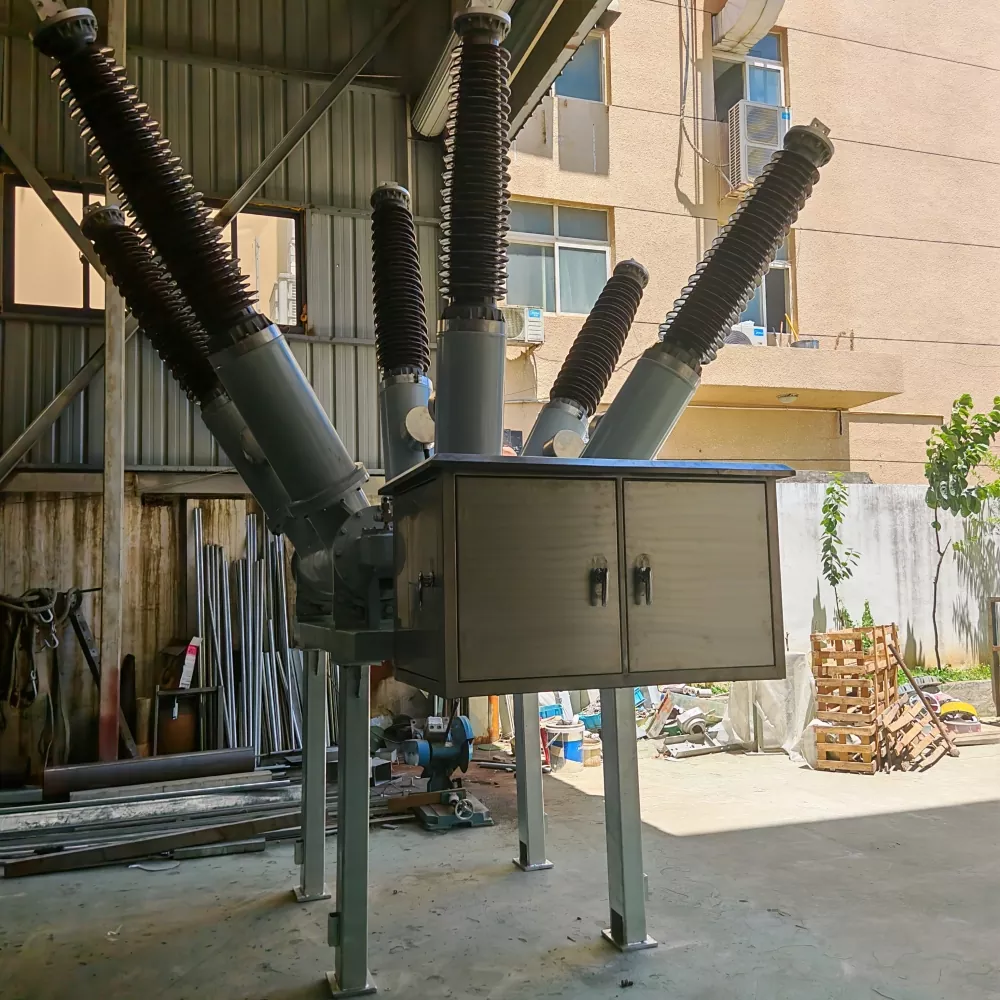

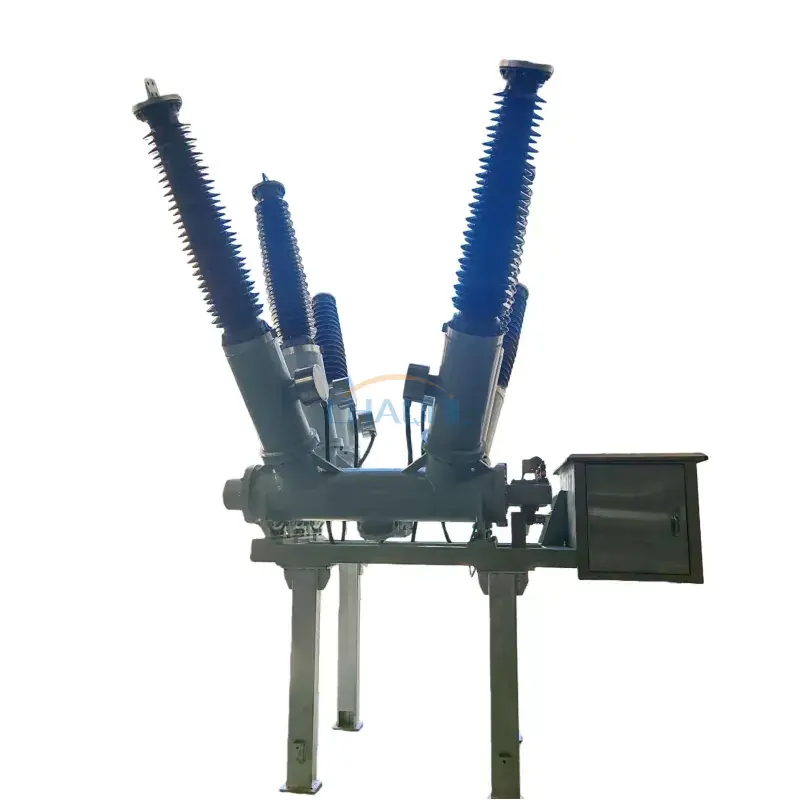

Faktinė produkto nuotrauka

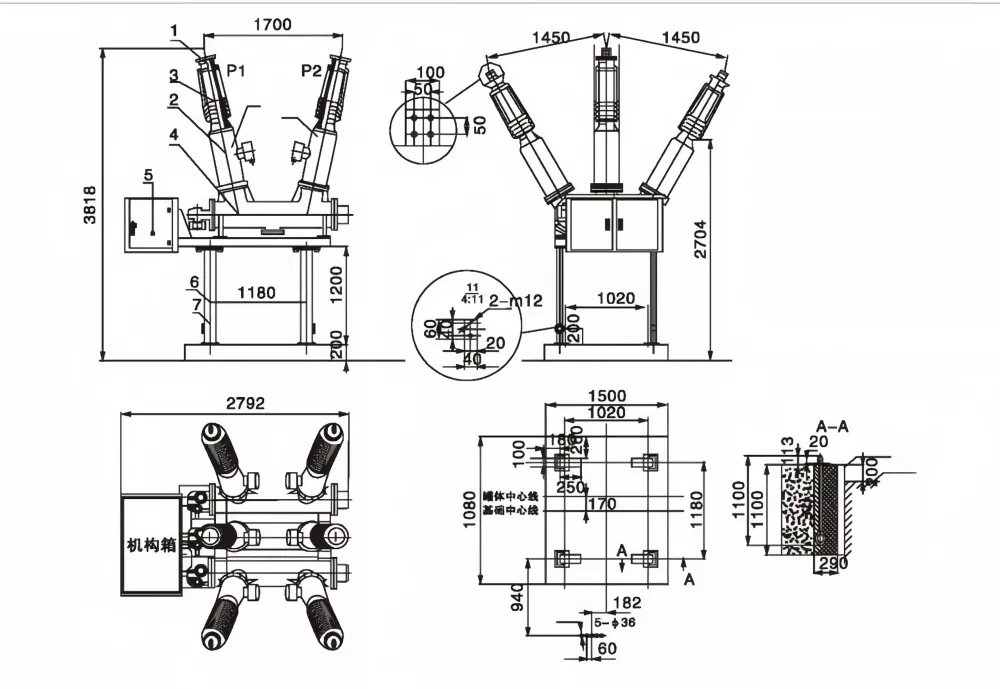

Gaminio matmenų diagrama

Pagrindinė struktūra

• Sidabruotas aliuminio vienfazis gnybtų blokas, užtikrinantis puikų elektros laidumą.
• Didelio stiprumo porcelianinė išėjimo įvorė su puikiomis izoliacinėmis savybėmis.
• Integruotas srovės transformatorius (CT) apsaugai ir matavimui.
• Ant grindų montuojama SF6 lanko gesinimo kamera su dideliu pertraukimo pajėgumu.
• Mechanizmo spintelė, kurioje integruotas spyruoklės veikimo mechanizmas ir antriniai valdymo komponentai.
• Tvirta cinkuoto kanalo plieno atrama stabiliam montavimui.
• Keli įžeminimo gnybtai pagerina eksploatavimo saugumą.

Produkto savybės

• Nominali srovė iki3150A, tinka didelės apkrovos transmisijai.
• Pažangi SF6 dujų izoliacijos technologija užtikrina puikų dielektrinį stiprumą ir patikimą lanko užgesinimą.
• Ilgas elektros patvarumas su 31,5 kA gedimų pertraukimo galimybe ir iki 10 000 mechaninių operacijų.
• Metinis SF6 dujų nuotėkio rodiklis mažesnis nei 0,5%, sumažina priežiūros reikalavimus ir užtikrina ilgalaikį sandarinimo patikimumą.
• The66KV bako tipo SF6 grandinės pertraukiklissukurtas atšiaurioms lauko aplinkoms, palaiko IV taršos lygį ir aplinkos temperatūrą nuo -40°C iki +40°C.
• Kompaktiška bako tipo konstrukcija sumažina montavimo vietą ir pagerina mechaninį stabilumą.
• Tinka nuotoliniam stebėjimui, pastočių automatizavimui ir modernioms išmaniųjų tinklų programoms.

Techninės specifikacijos

Veikimo mechanizmo specifikacijos

Programos

The66KV bako tipo SF6 grandinės pertraukiklisyra plačiai naudojamas aukštos įtampos elektros perdavimo ir paskirstymo sistemose, kur būtinas patikimas perjungimas ir apsauga.

• 66KV pastotės
• Komunaliniai perdavimo ir skirstomieji tinklai
• Elektros gamybos jėgainės
• Atsinaujinančios energijos tinklo integracija
• Pramoninės elektros paskirstymo sistemos
• Kondensatorių banko perjungimas
• Autobuso kaklaraištis ir tiektuvo apsauga
• Išmaniųjų tinklų ir pastočių automatizavimo projektai

Darbo principas

66KV bako tipo SF6 grandinės pertraukiklis naudoja sieros heksafluorido (SF6) dujas kaip izoliacinę ir lanko gesinimo terpę. Kai perjungimo operacijos metu kontaktai atsiskiria, susidaro elektros lankas. Aukšto slėgio SF6 dujos greitai atvėsina ir dejonizuoja lanką, todėl gedimo srovė gali būti saugiai ir efektyviai nutraukta. Varikliu įkraunamas spyruoklinis veikimo mechanizmas užtikrina greitas atidarymo ir uždarymo operacijas, užtikrindamas patikimą aukštos įtampos elektros sistemų apsaugą.

Dažnai užduodami klausimai

Kam naudojamas 66KV bako tipo SF6 grandinės pertraukiklis?

Jis naudojamas perjungimui, apsaugai ir gedimams nutraukti 66KV perdavimo ir paskirstymo sistemose, padedant palaikyti saugų ir patikimą pastočių ir elektros tinklų darbą.

Kokie yra SF6 bako tipo grandinės pertraukiklio pranašumai?

SF6 bako tipo grandinės pertraukikliai pasižymi puikiomis izoliacinėmis savybėmis, dideliu pertraukimo pajėgumu, kompaktiška struktūra, mažais priežiūros reikalavimais ir ilgą mechaninį tarnavimo laiką.

Ar šis grandinės pertraukiklis gali būti naudojamas kondensatoriaus bloko perjungimui?

Taip. LW36-66 tinka kondensatorių blokų perjungimui, magistralės prijungimui ir aukštos įtampos perdavimo linijų apsaugai.

Ar grandinės pertraukiklis tinka atšiaurioje lauko aplinkoje?

Taip. Jis sukurtas patikimai veikti IV taršos lygio sąlygomis ir aplinkos temperatūra nuo -40°C iki +40°C, todėl tinka reikliems lauko įrengimams.
