Kaip 27,5 KV vieno poliaus vakuuminis grandinės pertraukiklis užtikrina patikimą vidutinės įtampos apsaugą?

Anotacija

A 27.5KV vieno poliaus vakuuminis grandinės pertraukiklisyra svarbus komponentas šiuolaikinėse vidutinės įtampos elektros paskirstymo sistemose, skirtas greitai, saugiai ir patikimai nutraukti elektros srovę tiek įprastomis, tiek gedimo sąlygomis. Šiame straipsnyje paaiškinamas jo veikimo principas, struktūriniai pranašumai, taikymo scenarijai ir pasirinkimo svarstymai. Ji taip pat sprendžia įprastas klientų problemas, tokias kaip lanko pertraukimo patikimumas, priežiūros išlaidos, erdvės apribojimai, ir eksploatavimo sauga sudėtingoje elektros aplinkoje.

Turinys

• 1. 27.5KV vieno poliaus vakuuminio grandinės pertraukiklio apžvalga
• 2. Darbo principas ir vakuuminio pertraukimo technologija
• 3. Pagrindiniai energijos paskirstymo sistemų pranašumai
• 4. Tipiniai taikymo scenarijai
• 5. Palyginimas su kitų tipų grandinės pertraukikliais
• 6. Pasirinkimo ir įrengimo svarstymai
• 7. Techninės priežiūros ir gyvavimo ciklo privalumai
• 8. Dažnai užduodami klausimai

1. 27.5KV vieno poliaus vakuuminio grandinės pertraukiklio apžvalga

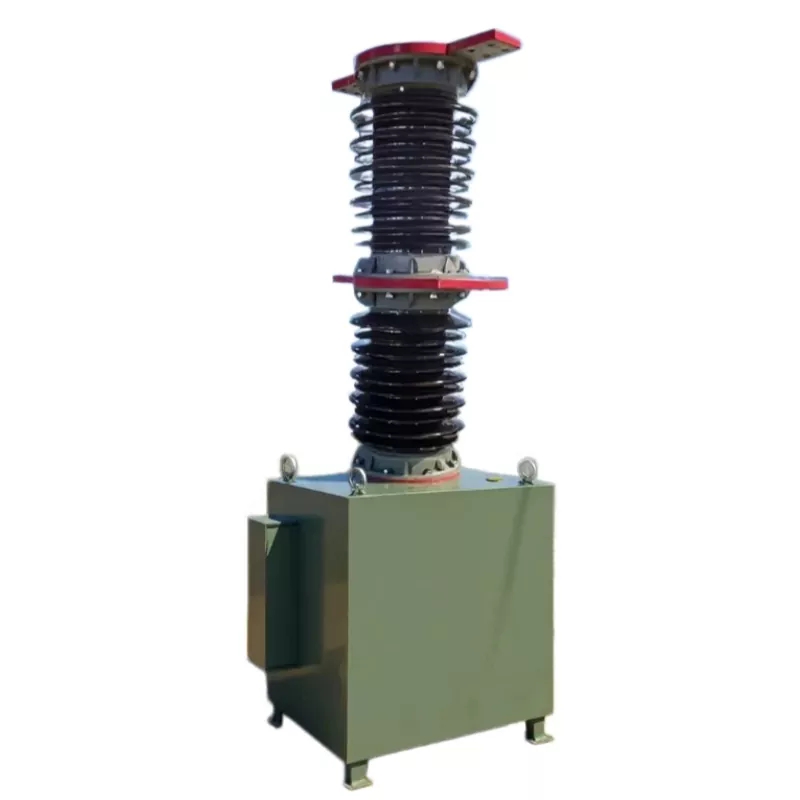

27,5 KV vieno poliaus vakuuminis grandinės pertraukiklis yra plačiai naudojamas vidutinės įtampos elektros sistemose, ypač geležinkelio traukos maitinimo šaltinyje, pramonines pastotes ir komunalines paskirstymo tinklus. Jis skirtas nepriklausomai valdyti kiekvieną trifazės sistemos fazę, siūlo didesnį lankstumą ir gedimų izoliavimo galimybes.

Skirtingai nuo tradicinių alyvos ar oro grandinės pertraukiklių, šio tipo elektros lankams gesinti naudojamas vakuuminis pertraukiklis. Tai užtikrina minimalų kontaktų susidėvėjimą, padidintą saugą ir žymiai sumažintus priežiūros reikalavimus. Tokie gamintojai kaipAnqiangpatobulino šią technologiją, kad atitiktų šiuolaikinius tinklo patikimumo standartus.

2. Darbo principas ir vakuuminio pertraukimo technologija

Pagrindinis vakuuminio grandinės pertraukiklio mechanizmas priklauso nuo didelio vakuumo sąlygų dielektrinio stiprumo. Įvykus gedimui, vakuuminio pertraukiklio viduje esantys kontaktai atsiskiria ir susidaro lankas. Tačiau dėl to, kad nėra jonizuojančios terpės, lankas greitai užgęsta pirmojo srovės nulio kirtimo metu.

Veikimo seka:

• Gedimų aptikimas naudojant apsaugos relių sistemą
• Išjungimo ritės įjungimas ir mechaninis kontaktų atskyrimas
• Lanko susidarymas vakuuminės kameros viduje
• Greitas lanko išnykimas esant nuliui
• Sugedusio grandinės segmento izoliacija

Dėl šios greitos pertraukimo galimybės jis idealiai tinka sistemoms, kuriose stabilumas ir prastovų trukmės mažinimas yra labai svarbūs.

3. Pagrindiniai energijos paskirstymo sistemų pranašumai

Klientai dažnai susiduria su tokiomis problemomis kaip didelės priežiūros išlaidos, lanko gedimo rizika ir įrangos senėjimas tradiciniuose pertraukikliuose. 27,5 KV vieno poliaus vakuuminis grandinės pertraukiklis veiksmingai sprendžia šias problemas.

• Didelis patikimumas:Stabilus lanko pertraukimas atliekant pakartotines operacijas.
• Maža priežiūra:Nereikia papildyti alyvos ar dujų.
• Kompaktiškas dizainas:Tinka ribotos erdvės pastotėms.
• Ilgas elektros tarnavimo laikas:Vakuuminiai pertraukikliai sumažina kontaktų eroziją.
• Aplinkos sauga:Nėra alyvos nutekėjimo ar dujų išmetimo pavojaus.

Šie pranašumai žymiai sumažina gyvavimo ciklo išlaidas ir pagerina veiklos tęstinumą sudėtingose ​​​​aplinkose.

4. Tipiniai taikymo scenarijai

27,5 KV reitingas dažniausiai siejamas su geležinkelių elektrifikavimo sistemomis ir pramoniniais vidutinės įtampos tinklais. Žemiau pateikiami pagrindiniai taikymo laukai:

• Geležinkelio traukos pastotės
• Miesto elektros paskirstymo tinklai
• Pramoninės gamybos įmonės
• Kasybos ir didelės apkrovos elektros sistemos
• Atsinaujinančios energijos tinklų integravimo sistemos

Kiekvienoje iš šių aplinkų sistemos stabilumas ir gedimų izoliavimo greitis yra labai svarbūs nenutrūkstamam veikimui.

5. Palyginimas su kitų tipų grandinės pertraukikliais

Palyginti su kitomis technologijomis, vakuuminis pertraukimas yra subalansuotas našumo, saugos ir eksploatavimo išlaidų sprendimas.

6. Pasirinkimo ir įrengimo svarstymai

Norint pasirinkti tinkamą 27,5 KV vieno poliaus vakuuminį grandinės pertraukiklį, reikia atidžiai įvertinti sistemos parametrus ir aplinkos sąlygas.

Pagrindiniai veiksniai:

• Vardinės įtampos suderinamumas (27,5 KV sistemos projektavimo reikalavimas)
• Trumpojo jungimo pertraukimo geba
• Mechaniniai ištvermės ciklai
• Izoliacijos derinimas
• Montavimo vietos apribojimai

Tinkamas montavimas užtikrina optimalų veikimą ir apsaugo nuo ankstyvo įrangos gedimo. Rekomenduojama laikytis gamintojo nurodymų, pvz., pateiktųAnqiang.

7. Techninės priežiūros ir gyvavimo ciklo privalumai

Vienas iš pagrindinių vakuuminių grandinės pertraukiklių privalumų yra minimalus priežiūros poreikis. Tačiau norint užtikrinti ilgalaikį stabilumą, vis tiek būtina periodinė patikra.

• Kasmet tikrinkite mechaninę jungčių sistemą
• Patikrinkite izoliacijos varžos vertes
• Stebėkite darbo ciklų skaičių
• Įsitikinkite, kad gnybtų jungtys yra sandarios

Kadangi vakuuminiai pertraukikliai yra sandarūs įrenginiai, vidinės lankinės kameros greitai negenda, todėl tarnavimo laikas pailgėja, palyginti su įprastomis sistemomis.

8. Dažnai užduodami klausimai

1 klausimas: kuo vakuuminis grandinės pertraukiklis yra saugesnis už alyvos pagrindu pagamintus tipus?

Jis pašalina degią alyvą, sumažina gaisro pavojų ir pavojų aplinkai, kartu pagerindamas lanko gesinimo efektyvumą.

2 klausimas: Ar 27,5 KV vieno poliaus pertraukiklį galima naudoti visose vidutinės įtampos sistemose?

Jis specialiai sukurtas sistemoms, kurioms reikalinga 27,5 KV vardinė izoliacija, ir dažniausiai naudojamas geležinkelių ir pramonės srityse.

3 klausimas: kiek laiko yra įprastas tarnavimo laikas?

Priklausomai nuo eksploatavimo sąlygų, vakuuminiai grandinės pertraukikliai gali tarnauti daugiau nei 20 metų su minimalia priežiūra.

4 klausimas: ar reikia papildyti dujas ar alyvą?

Ne. Vakuuminis pertraukiklis yra sandarus visam gyvenimui, todėl nereikia papildyti ar pakeisti lanko gesinimo terpės.

Išvada

27,5 KV vieno poliaus vakuuminis grandinės pertraukiklis yra labai efektyvus sprendimas šiuolaikinėms vidutinės įtampos apsaugos sistemoms. Dėl vakuuminio lanko gesinimo technologijos, kompaktiško dizaino ir nedidelių priežiūros reikalavimų jis yra tinkamiausias pasirinkimas pramonės šakoms siekiant veiklos stabilumo ir ilgalaikio ekonomiškumo. Su pažanga iš gamintojų, pvzAnqiang, šios sistemos toliau tobulėja siekiant aukštesnių saugos ir veikimo standartų.

Jei ieškote patikimų vidutinės įtampos perjungimo sprendimų arba reikia techninės konsultacijos, pritaikytos jūsų projektui, nedvejodamisusisiekite su mumisprofesionaliam palaikymui ir pritaikytiems sprendimams.
