Kaip prietaiso transformatorius pagerina elektros sistemos saugą?

Santrauka: Instrumentų transformatoriaiyra gyvybiškai svarbūs šiuolaikinių elektros sistemų komponentai. Jie padidina saugumą, užtikrina tikslų matavimą ir apsaugo įrangą nuo aukštos įtampos pavojų. Šiame straipsnyje nagrinėjama, kaip veikia prietaisų transformatoriai, jų privalumai, tipai, montavimo patarimai ir įprasta trikčių šalinimo praktika, pateikiant sprendimus realiems iššūkiams, su kuriais susiduria elektros inžinieriai ir įrenginių valdytojai.

Turinys

• Įvadas
• Kas yra instrumentų transformatorius?
• Instrumentų transformatorių tipai
• Instrumentų transformatorių naudojimo pranašumai
• Diegimo patarimai ir geriausia praktika
• Įprastų trikčių šalinimas
• DUK
• Išvada ir kontaktai

Įvadas

Elektros inžinerijos srityje saugumas ir tikslumas yra labai svarbūs. Aukštos įtampos sistemos kelia pavojų ne tik įrangai, bet ir personalui. Prietaisų transformatoriai tarnauja kaip apsauginiai tarpininkai, sumažinantys aukštos įtampos arba srovės lygį iki valdomų ir išmatuojamų skaitiklių, relių ir stebėjimo prietaisų verčių. Suprasdami savo vaidmenį, inžinieriai gali optimizuoti sistemos veikimą ir laikytis griežtų saugos standartų.

Kas yra instrumentų transformatorius?

Prietaiso transformatorius yra įrenginys, kuris sumažina aukštą įtampą arba srovę iki žemesnio standartizuoto lygio, leidžiantį saugiai matuoti ir stebėti. Jis tarnauja dviem pagrindiniais tikslais:

• Matavimas:Tikslus skaitiklių ir stebėjimo sistemų įtampos ir srovės atvaizdavimas.
• Apsauga:Apsaugo reles ir kitus apsauginius įtaisus, izoliuodamas juos nuo aukštos įtampos.

Pagrindiniai komponentai apima:

• Pirminė apvija
• Antrinė apvija
• Šerdis (magnetinė medžiaga)
• Izoliacijos sistema

Prietaisų transformatoriai skirstomi į dvi pagrindines kategorijas:

1. Srovės transformatoriai (CT)
2. Įtampos / potencialo transformatoriai (VT / PT)

Instrumentų transformatorių tipai

Srovės transformatoriai (CT)

Srovės transformatoriai skirti matuoti aukštus srovės lygius, sukuriant proporcingą mažesnę srovę antrinėje apvijoje. Pagrindinės programos apima:

• Energijos apskaita
• Apsauga nuo viršsrovių
• Energijos kokybės stebėjimas

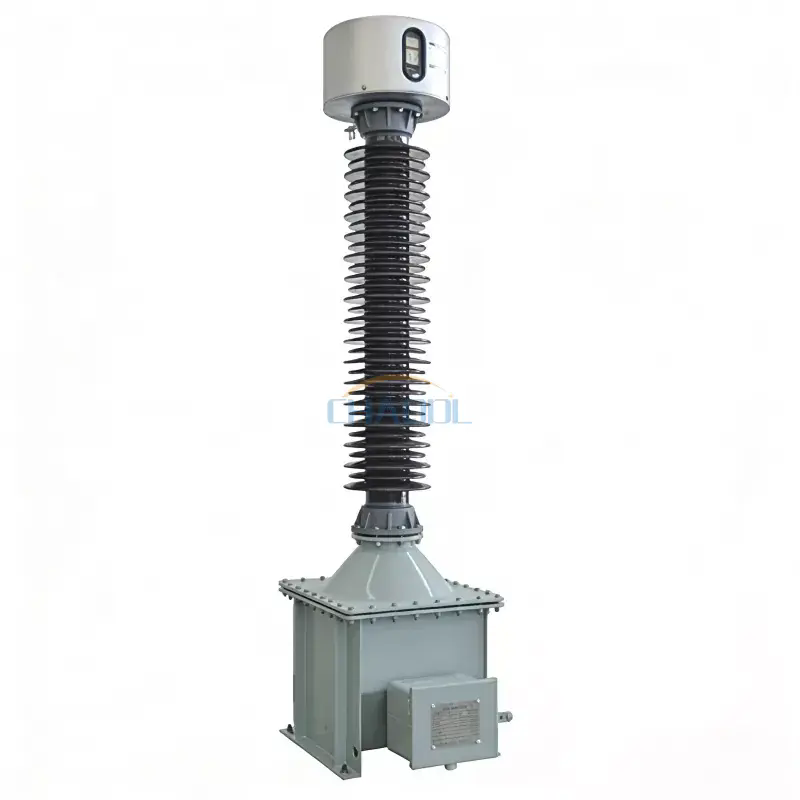

Įtampos transformatoriai (VT / PT)

Įtampos transformatoriai, taip pat žinomi kaip potencialūs transformatoriai, sumažina aukštą įtampą iki saugesnio, išmatuojamo lygio. Jie būtini:

• Įtampos matavimas
• Relės veikimas
• Elektros sistemos stebėjimas

Palyginimo lentelė

Instrumentų transformatorių naudojimo pranašumai

Instrumentų transformatoriai turi daug privalumų, įskaitant:

• Padidintas saugumas:Atskiria matavimo prietaisus ir personalą nuo aukštos įtampos.
• Tikslūs išmatavimai:Įgalina tikslius matavimo ir valdymo sistemų rodmenis.
• Sistemos apsauga:Neleidžia sugadinti relių ir stebėjimo prietaisų.
• Universalumas:Palaiko įvairias aukštos įtampos programas pramonės ir komunalinių paslaugų sektoriuose.

Diegimo patarimai ir geriausia praktika

Tinkamas montavimas užtikrina ilgalaikį patikimumą ir tikslumą. Pagrindinės praktikos apima:

• Transformatorius montuokite sausose, vėdinamose vietose
• Užtikrinkite tinkamą įžeminimą saugumo sumetimais
• Patikrinkite poliškumo žymes, kad išvengtumėte laidų klaidų
• Reguliariai tikrinkite, ar nepablogėjo izoliacija
• Laikykitės gamintojo nurodymų dėl apkrovos įvertinimų

Tinkamas montavimas taip pat sumažina perkaitimo, neteisingų rodmenų ir galimos sistemos prastovos riziką.

Įprastų trikčių šalinimas

Nepaisant tvirtos konstrukcijos, prietaisų transformatoriai gali susidurti su problemomis. Įprastos problemos apima:

• Klaidingi rodmenys dėl antrinės grandinės gedimų
• Izoliacijos gedimas, sukeliantis trumpąjį jungimą
• Dėl laisvų jungčių matavimai gali būti netikslūs
• Žala aplinkai, pvz., drėgmės patekimas

Pagrindiniai trikčių šalinimo veiksmai:

1. Patikrinkite laidus ir poliškumo jungtis
2. Patikrinkite izoliaciją ir įžeminimą
3. Patikrinkite antrinės srovės / įtampos išėjimus su kalibruotais prietaisais
4. Nedelsdami pakeiskite pažeistus įrenginius

DUK

Klausimas: Ar instrumentų transformatoriai gali susidoroti su perkrovos sąlygomis?

A: Dauguma jų yra skirti vardinėms perkrovoms, tačiau nuolatinė perkrova gali sugadinti įrenginį. Visada laikykitės nustatytų ribų.

Klausimas: Kaip dažnai reikia tikrinti prietaisų transformatorius?

Kasmet rekomenduojama atlikti įprastinius testus, o atšiaurioje aplinkoje tikrinti dažniau.

Kl.: Ar CT ir VT yra keičiami?

Ne, CT matuoja srovę, o VT matuoja įtampą. Naudodami vieną vietoj kito, galite gauti netikslius rodmenis ir sugadinti įrangą.

Išvada ir kontaktai

Prietaisų transformatoriai yra labai svarbūs saugioms ir patikimoms elektros sistemoms. Nuo tikslaus matavimo iki įrangos apsaugos – jų vaidmens negalima pervertinti. Kokybiškų transformatorių pasirinkimas, teisingas jų montavimas ir reguliarios patikros užtikrina optimalų sistemos veikimą.
