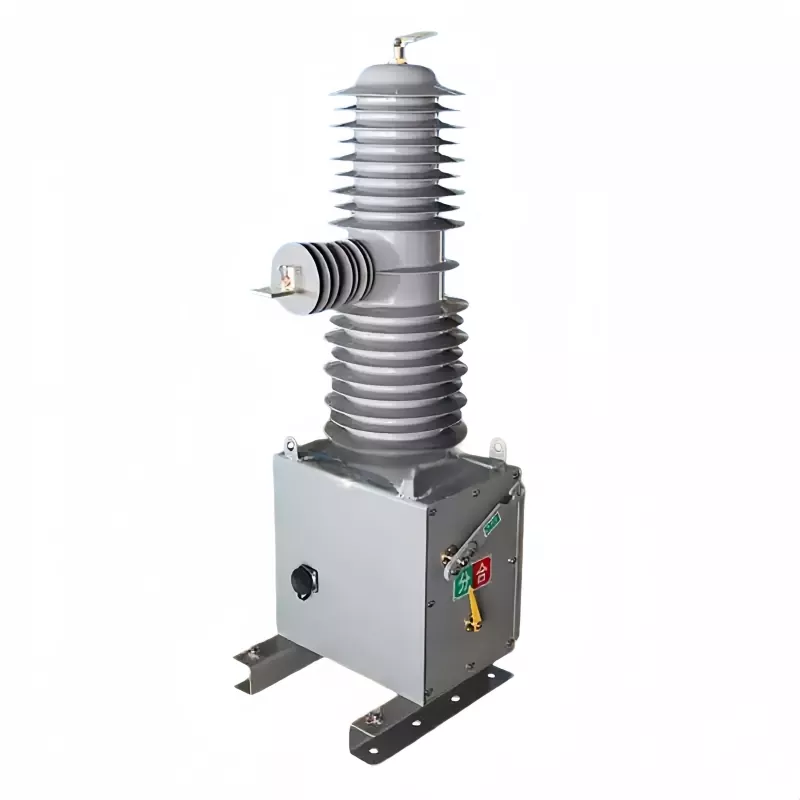

Anqiang galiaspecializuojasi gaminant33 kV vieno poliaus lauko grandinės pertraukiklis, skirtas patikimam perjungimui ir apsaugai vidutinės įtampos oro skirstomosiose sistemose. Kompaktiška ant stulpo montuojama konstrukcija, greitas veikimo mechanizmas, tvirta lauko izoliacija ir automatinio pakartotinio uždarymo galimybė, šio tipo pertraukiklis yra praktiškas sprendimas komunalinėms paslaugoms, pastotėms ir pramoniniams elektros paskirstymo tinklams.
Patikimas lauko grandinės pertraukiklis turi ne tik nutraukti srovę gedimo metu. Jis turi atlaikyti besikeičiančias oro sąlygas, išlaikyti izoliacijos našumą, veikti greitai ir palaikyti patikimą tinklo apsaugą daugelį metų. 33kV vieno poliaus lauko grandinės pertraukiklis sujungia kompaktišką vieno poliaus struktūrą su nuolatinio magneto veikimo mechanizmu, didelio stiprumo izoliacijos komponentais ir pažangia valdymo technologija. Jo vardinė įtampa yra 35 kV, vardinės srovės parinktis 630 A ir 1250 A, o trumpojo jungimo pertraukimo galia 20, 25 ir 31,5 kA. Dėl šių charakteristikų jis tinka oro skirstymo linijoms, pastotėms, komunaliniams tinklams ir pramoninėms elektros sistemoms, kur būtinas patikimas lauko perjungimas.
1. Kas yra 33 kV vieno poliaus lauko grandinės pertraukiklis?
2. Kodėl tai svarbu vidutinės įtampos paskirstymui?
3. Kokios jo pagrindinės techninės savybės?
4. Trumpai apie technines specifikacijas
5. Kur naudojamas šis grandinės pertraukiklis?
6. Montavimo ir paleidimo svarstymai
7. Kaip pirkėjai turėtų pasirinkti tinkamą modelį?
33kV vieno poliaus lauko grandinės pertraukiklis yra vidutinės įtampos perjungimo ir apsaugos įtaisas, skirtas lauko elektros paskirstymo sistemoms. Jis gali nutraukti apkrovos srovę, gedimo srovę ir trumpojo jungimo srovę, kai susidaro neįprastos elektros sąlygos.
Skirtingai nuo įprastų patalpų skirstomųjų įrenginių, lauko stulpuose montuojamas pertraukiklis turi išlaikyti patikimą elektrinį ir mechaninį veikimą, kai jį veikia temperatūros pokyčiai, vėjas, tarša, drėgmė ir kiti aplinkos poveikiai. Kompaktiška vieno poliaus konfigūracija gali supaprastinti montavimą ant stulpo, tuo pačiu užtikrinant perjungimo funkciją, reikalingą oro tinklams.
Anqiang galia dizainas apima nuolatinio magneto veikimo mechanizmą ir didelio stiprumo izoliacijos komponentus. Produktas taip pat turi išmanųjį valdiklį ir gali būti pritaikytas pagal specifinius įtampos reikalavimus pagal projekto poreikius. Jo konstrukcija pabrėžia greitą reagavimą, stabilų veikimą, ilgą tarnavimo laiką ir mažesnius priežiūros reikalavimus.
Elektros paskirstymo tinklams reikalinga apsaugos įranga, kuri gali greitai reaguoti įvykus gedimui. Neišspręstas trumpasis jungimas gali sugadinti transformatorius, kabelius, laidus ir kitus tinklo komponentus, tuo pačiu padidinant ilgalaikių paslaugų pertrūkių riziką.
Lauko grandinės pertraukiklis yra svarbus apsaugos taškas tarp skirstomojo tinklo ir tolesnės elektros įrangos. Integruota su atitinkama apsaugos ir valdymo sistema, ji gali padėti izoliuoti sugedusias dalis, o sveikoms tinklo dalims toliau veikti.
Komunalinėms įmonėms ir pramoniniams objektams šios galimybės gali padėti pagerinti paskirstymo patikimumą ir efektyvesnį gedimų valdymą.
Vieno poliaus konstrukcija tinka lauko stulpams montuojamoms programoms, kai svarbios yra įrengimo vietos ir įrangos išdėstymas. Kompaktiška struktūra gali padėti supaprastinti perjungimo įrangos integravimą į esamą pridėtinę paskirstymo infrastruktūrą.
Nuolatinio magneto mechanizmas sukurtas taip, kad būtų užtikrintas stabilus ir greitas perjungimas. Pagal paskelbtus techninius duomenis, atidarymo laikas yra maždaug 20–45 ms, o uždarymo laikas yra maždaug 25–45 ms.
Pertraukiklis skirtas iki 30 vardinių trumpojo jungimo pertraukimo operacijų ir 20 000 operacijų mechaniniam tarnavimo laikui. Dėl šių įvertinimų ištvermė yra svarbus aspektas tinklams, kuriems reikalingas pakartotinis perjungimas ir patikimas ilgalaikis veikimas.
Įranga skirta naudoti lauke sudėtingomis sąlygomis, įskaitant IV užterštumo laipsnį. Jo nurodytas darbinės temperatūros diapazonas yra nuo -30°C iki +60°C, o nurodytas laikymo temperatūros diapazonas siekia nuo -40°C iki +85°C.
Greitas veikimas ir automatinio pakartotinio uždarymo galimybė gali būti ypač vertinga oro skirstymo tinkluose, kur kai kurie gedimai gali būti laikini. Atitinkami valdymo ir apsaugos nustatymai visada turi būti nustatyti pagal elektros sistemos projektą ir taikomus standartus.
Šiose specifikacijose apibendrinami pagrindiniai paskelbti šio lauko pertraukiklio parametrai:
| Parametras | Specifikacija |
|---|---|
| Nominali įtampa | 35 kV |
| Nominali srovė | 630 / 1250 A |
| Vardinis dažnis | 50/60 Hz |
| Maitinimo dažnio atsparumo įtampa | 80 / 95 kV, 1 min |
| Žaibo impulsų atsparumo įtampa | 185 kV piko |
| Trumpojo jungimo pertraukimo srovė | 20 / 25 / 31,5 kA |
| Trumpojo jungimo srovė | 80 kA piko |
| Mechaninis gyvenimas | 20 000 operacijų |
| Atidarymo laikas | 20–45 ms |
| Uždarymo laikas | 25–45 ms |
| Darbinė temperatūra | -30°C iki +60°C |
| Didžiausias montavimo aukštis | 2000 m |
Šie parametrai turėtų būti įvertinti kartu su sistemos įtampa, esama gedimo srove, izoliacijos koordinavimu, įrengimo aplinka, apsaugos nustatymais ir taikomais vietiniais elektros reikalavimais.
33 kV klasės lauko pertraukiklio taikymo sritis apima kelis vidutinės įtampos elektros paskirstymo scenarijus.
Tais atvejais, kai dažnai pasitaiko laikinų gedimų, automatinis pakartotinis uždarymas gali būti ypač naudingas. Tačiau prieš pradedant eksploatuoti reikia patikrinti pertraukiklio, apsauginės relės arba išmaniojo valdiklio, tiekėjų įrangos ir tolesnių įrenginių koordinavimą.
Teisingas montavimas yra būtinas norint išlaikyti vidutinės įtampos lauko grandinės pertraukiklio elektros saugą ir veikimo patikimumą. Montavimo konstrukcija turi užtikrinti pakankamą mechaninį stabilumą, o įžeminimo ir fazių jungtys turi atitikti projekto inžinerinius reikalavimus.
Taip pat reikėtų atsižvelgti į aplinkos sąlygas. Paskelbtose eksploatavimo sąlygose nurodyta aplinkos temperatūra nuo -30°C iki +60°C, aukštis ne didesnis kaip 2000 metrų, vėjo greitis iki 34 m/s, IV užterštumo laipsnis.
Vidutinės įtampos grandinės pertraukiklio pasirinkimas neturėtų būti grindžiamas vien įtampa. Techniškai tinkamas modelis turi atitikti numatomo įrenginio elektrines ir aplinkos charakteristikas.
| Atrankos faktorius | Ką patikrinti | Kodėl tai svarbu |
|---|---|---|
| Sistemos įtampa | Vardinė ir maksimali sistemos įtampa | Užtikrina tinkamą izoliaciją ir perjungimo galimybes |
| Nominali srovė | Įprasta tiekimo arba apkrovos srovė | Apsaugo nuo netinkamo srovės pasirinkimo |
| Gedimo lygis | Numatoma trumpojo jungimo srovė | Nustato reikalingą pertraukimo pajėgumą |
| Diegimo aplinka | Temperatūra, aukštis, vėjas ir tarša | Palaiko patikimą darbą lauke |
| Kontrolės reikalavimai | Rankinis, elektrinis, išmanusis arba automatinis pakartotinis uždarymas | Užtikrina suderinamumą su apsaugos sistema |
| Montavimo išdėstymas | Stulpas, plieninis rėmas, tarpai ir fazių atstumas | Palaiko saugų mechaninį ir elektros instaliaciją |
Dėl konkrečių projekto reikalavimų pirkėjai, prašydami pasiūlymo, turėtų nurodyti sistemos įtampą, vardinę srovę, trumpojo jungimo lygį, aplinkos sąlygas, valdymo įtampą, įrengimo išdėstymą ir reikalingas apsaugos funkcijas. Tai leidžia gamintojui rekomenduoti konfigūraciją, o ne pasikliauti bendru gaminio pasirinkimu.
Pagrindinė jo funkcija yra perjungti ir nutraukti elektros grandines, tuo pačiu padedant apsaugoti vidutinės įtampos oro paskirstymo sistemas nuo gedimų ir trumpojo jungimo srovių. Jis taip pat gali būti integruotas į tinklo apsaugą ir automatinio pakartotinio uždarymo strategijas.
Taip. Paskelbtos eksploatavimo sąlygos apima temperatūrą nuo -30°C iki +60°C, įrengimo aukštį iki 2000 metrų, vėjo greitį iki 34 m/s ir IV užterštumo laipsnį. Tikrasis tinkamumas turi būti patvirtintas atsižvelgiant į konkrečią projekto aplinką.
Paskelbtoje techninėje specifikacijoje išvardyti 630 A ir 1250 A vardinės srovės variantai. Tinkamas pasirinkimas priklauso nuo skirstomosios sistemos apkrovos charakteristikų ir elektros konstrukcijos.
Išvardytos vardinės trumpojo jungimo pertraukimo srovės parinktys yra 20 kA, 25 kA ir 31,5 kA. Pirkėjai turėtų pasirinkti tinkamą vertę pagal apskaičiuotą numatomą gedimo srovę montavimo vietoje.
Taip. Automatinio užsidarymo galimybė yra nurodyta tarp gaminio savybių. Atkūrimo nustatymai ir apsaugos koordinavimas turėtų būti sukonfigūruoti pagal konkretų tinklo dizainą.
Paskelbtoje specifikacijoje mechaninis veikimo laikas yra 20 000 operacijų, o vardinis trumpojo jungimo nutraukimo operacijų skaičius nurodytas 30 kartų.
Patikimas lauko grandinės pertraukiklis gali žymiai pakeisti vidutinės įtampos paskirstymo sistemos saugumą, tęstinumą ir techninę priežiūrą. Dėl kompaktiškos ant stulpo sumontuotos konfigūracijos, nuolatinio magneto veikimo mechanizmo, stiprios izoliacijos, greito perjungimo, automatinio pakartotinio užsidarymo ir kelių srovės bei trumpojo jungimo įvertinimų33 kV vieno poliaus lauko grandinės pertraukiklisyra sukurta siekiant patenkinti įvairius komunalinių paslaugų, pastočių ir pramoninio paskirstymo reikalavimus. Jei vertinate savo tinklui tinkamą konfigūraciją,susisiekite su mumissu savo įtampos, srovės, gedimo lygio, aplinkos ir įrengimo reikalavimais, kad aptartumėte individualų sprendimą su Anqiang Power.
