33KV lauko grandinės pertraukiklis su automatiniu atjungikliu

The33KV lauko grandinės pertraukiklis su automatiniu atjungikliu, taip pat žinomas kaip ZW32-40.5 lauko aukštos įtampos vakuuminis grandinės pertraukiklis, skirtas vidutinės įtampos oro skirstomiesiems tinklams, pastotėms, komunaliniams tinklams ir išmaniosioms elektros paskirstymo sistemoms. Jis visų pirma naudojamas apkrovos srovių perjungimui, perkrovos srovių nutraukimui ir trumpojo jungimo gedimams šalinti, kartu užtikrinant patikimą maitinimo tiekimo tęstinumą.

Šis lauko vakuuminis grandinės pertraukiklis, aprūpintas pažangia vakuumo pertraukimo sistema ir pažangia automatinio pakartotinio uždarymo funkcija, gali automatiškai atkurti maitinimą po laikinų gedimų, žymiai pagerindamas tinklo patikimumą ir sumažindamas išjungimo trukmę. Dėl kompaktiškos konstrukcijos, lengvo dizaino ir didelio mechaninio patvarumo jis yra idealus sprendimas šiuolaikiniams paskirstymo automatizavimo projektams.

Pertraukiklis ZW32-40.5 tinka 33KV ir 40.5KV maitinimo sistemoms ir palaiko vietinį veikimą, nuotolinį valdymą, gedimų stebėjimą ir ryšiu pagrįstą paskirstymo tinklo valdymą. Jį plačiai naudoja komunalinių paslaugų įmonės, pramonės objektai, atsinaujinančios energijos projektai ir kaimo elektrifikavimo tinklai visame pasaulyje.

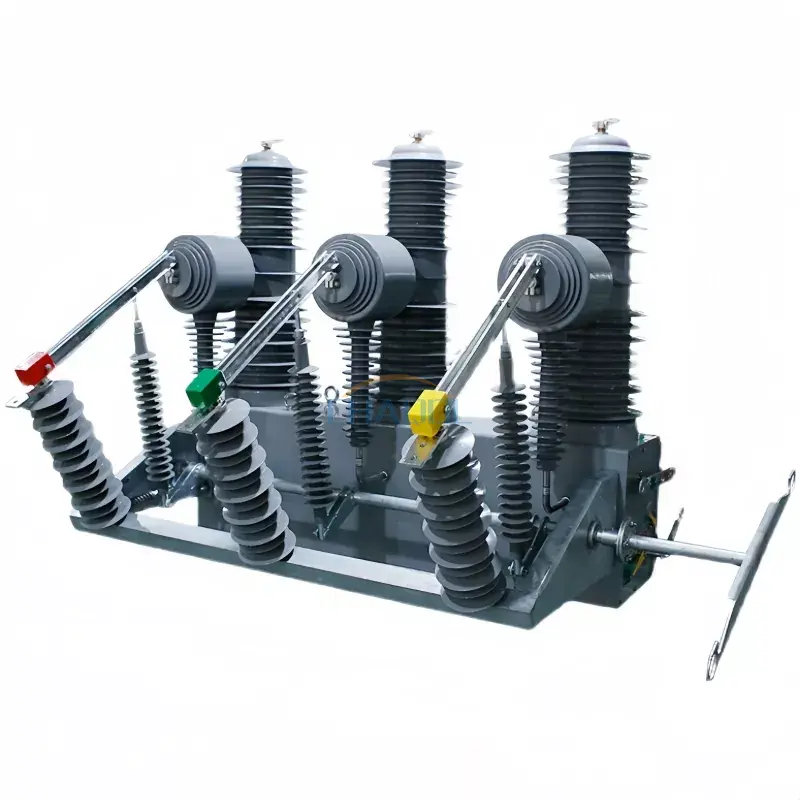

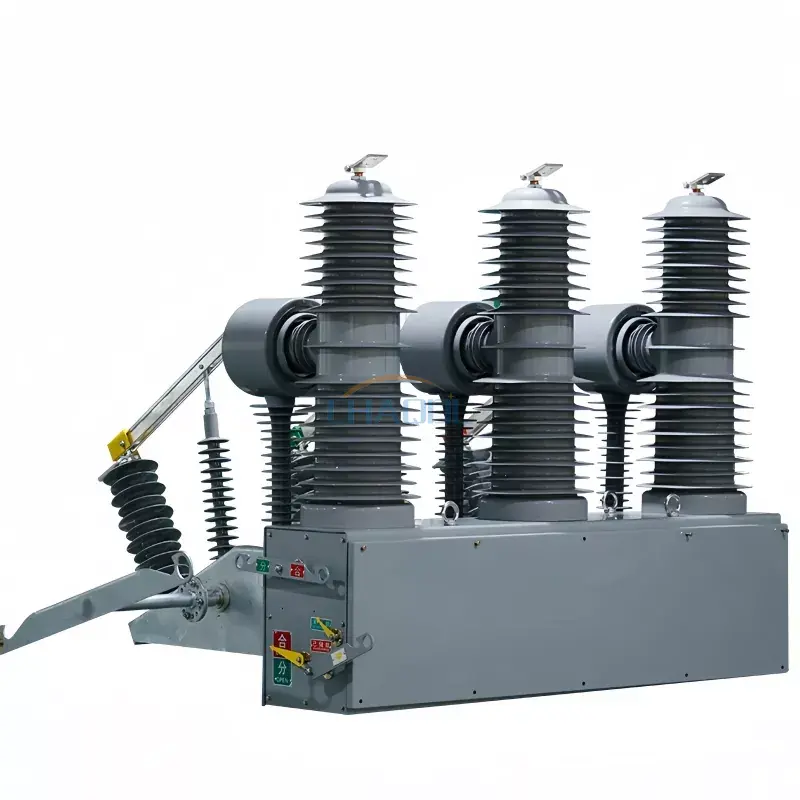

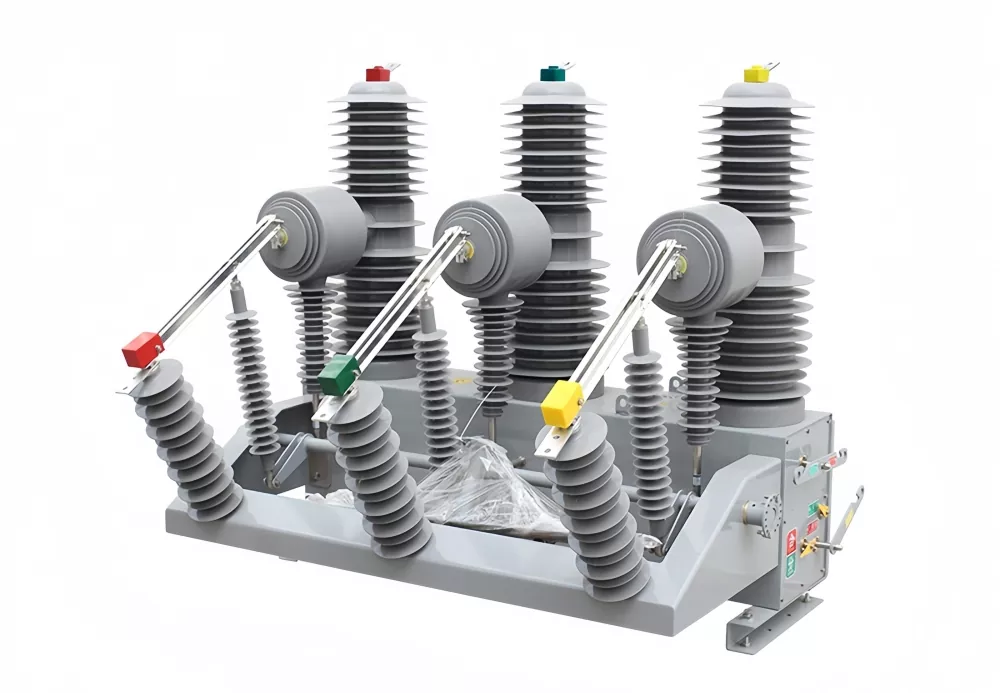

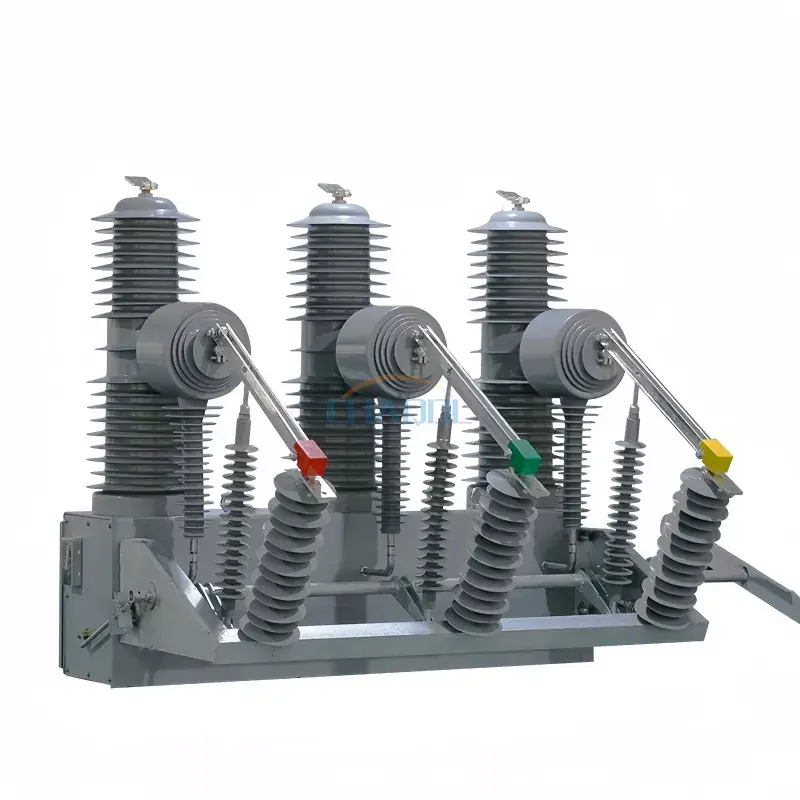

Produkto išvaizdos diagrama

Techniniai parametrai

Pagrindinės savybės

• Integruota automatinio uždarymo funkcija pagerina maitinimo patikimumą ir sumažina dingimo laiką.
• Vakuuminio lanko gesinimo technologija užtikrina puikų pertraukimo veikimą ir ilgą tarnavimo laiką.
• Tinka 33KV ir 40,5KV oro paskirstymo tinklams ir pastotėms.
• Didelė trumpojo jungimo galia iki 31,5KA.
• Kompaktiška konstrukcija ir lengvas dizainas supaprastina transportavimą ir montavimą.
• Palaiko vietinio valdymo, nuotolinio valdymo, telemetrijos ir paskirstymo automatizavimo sistemas.
• Sandari stulpo konstrukcija pagerina izoliacijos savybes ir atsparumą aplinkai.
• Nereikalaujantis priežiūros vakuuminis pertraukiklis sumažina eksploatavimo išlaidas per visą įrangos gyvavimo ciklą.
• Suderinamas su SCADA, išmaniuoju tinklu ir komunalinių tinklų stebėjimo sistemomis.
• Ilgas mechaninis tarnavimo laikas iki 10 000 operacijų užtikrina patikimą ir ilgalaikį veikimą.

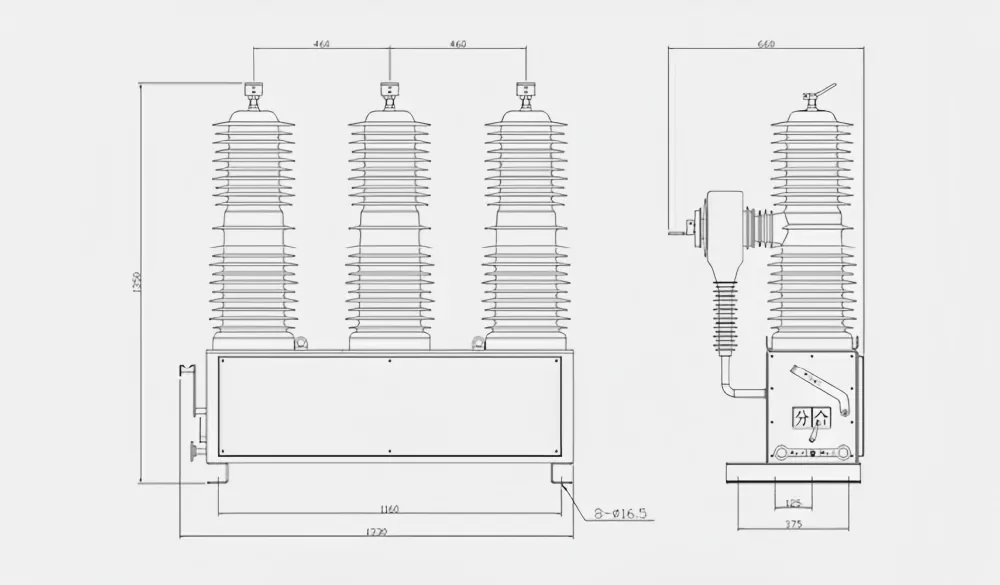

Gaminio matmenų diagrama

Gaminio struktūra ir veikimo principas

The33KV lauko grandinės pertraukiklis su automatiniu atjungikliudaugiausia susideda iš integruoto sandaraus stulpo, vakuuminio pertraukiklio, srovės transformatoriaus, veikimo mechanizmo, izoliuotos atraminės konstrukcijos ir oro sąlygoms atsparaus korpuso. Spintelė pagaminta iš aukštos kokybės plieno, kad būtų užtikrinta puiki mechaninė apsauga ir ilgalaikis patvarumas lauke.

Srovės transformatoriai gali būti konfigūruojami pagal projekto reikalavimus, taikomus matavimo, stebėjimo ir apsaugos programoms. Kai paskirstymo linijoje įvyksta gedimas, išmanusis valdiklis greitai nustato neįprastas sąlygas ir duoda komandą vakuuminiam grandinės pertraukikliui nutraukti gedimo srovę. Esant laikiniems gedimams, pvz., žaibo trenksmui ar laikiniems linijos sutrikimams, automatinio pakartotinio užsidarymo funkcija automatiškai atkuria maitinimą po iš anksto nustatyto intervalo, sumažindama paslaugų pertrūkius.

Kartu su išmaniuoju valdikliu, pertraukiklis palaiko vietines perjungimo operacijas, taip pat nuotolinį stebėjimą ir valdymą per ryšio sąsajas. Ryšio metodai gali būti šviesolaidiniai tinklai, ryšio kabeliai, GPRS, CDMA, GSM ar kitos komunalinės komunikacijos sistemos, todėl tai idealus sprendimas išmaniojo tinklo ir paskirstymo automatizavimo projektams.

Programos

Tai33KV lauko grandinės pertraukiklis su automatiniu atjungikliuyra plačiai naudojamas elektros perdavimo ir paskirstymo sistemose, kur automatinis gedimų izoliavimas ir paslaugų atkūrimas yra labai svarbūs.

• Komunaliniai elektros paskirstymo tinklai
• Oro paskirstymo linijos
• Elektros pastotės
• Išmaniųjų tinklų projektai
• Atsinaujinančios energijos jėgainės
• Pramonės ir kasybos įrenginiai
• Miesto ir kaimo elektrifikavimo sistemos
• Geležinkelio ir transporto elektros tiekimo tinklai

Dažnai užduodami klausimai

Kas yra automatinis atjungimo grandinės pertraukiklis?

Automatinis pakartotinio atjungimo grandinės pertraukiklis gali automatiškai atkurti maitinimą, kai paskirstymo linijoje atsiranda laikinų gedimų. Tai žymiai pagerina energijos tiekimo tęstinumą ir sumažina galutinių vartotojų pertraukų trukmę.

Kokie yra vakuuminio grandinės pertraukiklio pranašumai?

Vakuuminiai grandinės pertraukikliai užtikrina greitą lanko užgesimą, didelį patikimumą, mažus priežiūros reikalavimus, ilgą tarnavimo laiką ir aplinkai nekenksmingą veikimą be alyvos ar SF6 dujų.

Ar šis pertraukiklis gali būti integruotas į išmaniojo tinklo sistemą?

Taip. Pertraukiklis palaiko nuotolinį stebėjimą, nuotolinį valdymą, gedimų diagnostiką ir ryšio sąsajas, kurios gali būti integruotos į SCADA ir išmaniojo tinklo automatizavimo sistemas.

Kur dažniausiai naudojamas vakuuminis grandinės pertraukiklis ZW32-40.5?

Jis dažniausiai naudojamas komunalinių paslaugų pastotėse, oro skirstymo tinkluose, atsinaujinančios energijos projektuose, pramoninėse elektros energijos sistemose ir kaimo elektrifikavimo infrastruktūroje.

Kodėl verta rinktis 33KV lauko automatinį atjungiklį?

33 KV lauko automatinis atjungiklis pagerina tinklo patikimumą, sumažina prastovų laiką, sumažina priežiūros išlaidas ir pagerina šiuolaikinių elektros paskirstymo sistemų gedimų valdymo efektyvumą.
