Straipsnio santrauka: A Per pagrindinį srovės transformatoriųsuteikia praktinį būdą išmatuoti kintamosios srovės srovę ir palaikyti grandinės apsaugą tiesiogiai nejungiant matavimo prietaisų prie didelės srovės laidininkų.Anqiang galiakuria LMZC-10 seriją, skirtą energijos paskirstymui, įskaitant vidutinės įtampos skirstomuosius įrenginius, matavimo skydus, RMU, GIS, kompaktiškas pastotes ir pramonines elektros energijos sistemas. Su toroidine silicio plieno šerdimi, varine antrine apvija, epoksidinės dervos izoliacija ir kompaktiška konstrukcija, šis transformatorius skirtas stabiliam srovės mėginių ėmimui ir patikimam ilgalaikiam veikimui.
Turinys
- Kas yra pagrindinės srovės transformatorius?
- Kaip veikia pagrindinės srovės transformatorius?
- Kas yra struktūrinis dizainas?
- Kurie techniniai parametrai yra svarbiausi?
- Kur naudojamas šerdies srovės transformatorius?
- Kokie yra pagrindiniai našumo pranašumai?
- Kaip pasirinkti tinkamą modelį?
- Kokios diegimo praktikos reikėtų laikytis?
- Dažnai užduodami klausimai
- Išvada
Kas yra pagrindinės srovės transformatorius?

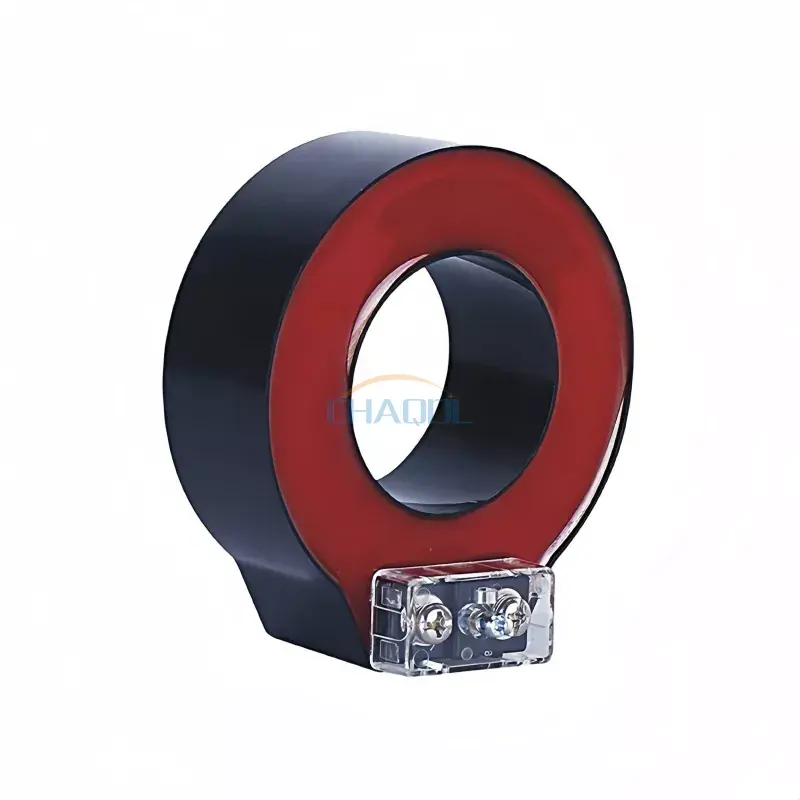

Per šerdies srovės transformatorius yra elektros prietaisų transformatorius, skirtas didelę pirminę srovę paversti žemesne, standartizuota antrine srove, kurią galima saugiai naudoti matavimo prietaisais, skaitikliais ir apsauginėmis relėmis. Užuot prijungę matavimo grandinę tiesiai prie didelės srovės laidininko, pirminis kabelis arba šyna praeina per transformatoriaus šerdį.
Anqiang galia serija LMZC-10 skirta kintamosios srovės maitinimo sistemoms, kurių darbinė įtampa mažesnė nei 35 kV. Jis gali būti sukonfigūruotas naudoti su tokiais įtampos lygiais kaip 10kV, 24kV ir 35kV pagal projekto reikalavimus. Jo struktūra tinka tais atvejais, kai būtinas patikimas srovės mėginių ėmimas, matavimas ir relės apsauga.
Skirtingai nuo įprasto transformatoriaus, kuris gali turėti specialią pirminę apviją, per šerdį einantis laidininkas naudojamas kaip pirminis posūkis. Ši konstrukcija gali būti kompaktiškas sprendimas elektros paskirstymo įrangai ir supaprastinti integravimą į tinkamas sistemas.
Kaip veikia pagrindinės srovės transformatorius?
Veikimo principas pagrįstas elektromagnetine indukcija. Kai kintamoji srovė teka per pirminį laidininką, ji aplink laidininką sukuria magnetinį lauką. Magnetinis srautas praeina per transformatoriaus šerdį ir indukuoja proporcingą srovę antrinėje apvijoje.
Gauta antrinė srovė paprastai yra standartizuota, kad būtų galima prijungti prie matavimo arba apsaugos įrangos. LMZC-10 antrinės srovės parinktys apima 5A ir 1A, priklausomai nuo pasirinktos konfigūracijos.
Pagrindinį veikimo procesą galima apibendrinti taip:
- Pirminis kabelis arba šyna teka sistemos srovę.
- Pirminis laidininkas praeina per magnetinę šerdį.
- Kintamoji srovė sukuria magnetinį srautą šerdyje.
- Antrinė apvija reaguoja į magnetinį srautą.
- Sumažinta antrinė srovė tiekiama į matavimo arba apsaugos grandinę.
- Prijungta įranga naudoja signalą stebėjimo, matavimo ar apsaugos funkcijoms atlikti.
Šis išdėstymas atskiria matavimo grandinę nuo pirminio maitinimo laidininko, todėl srovės stebėjimas yra praktiškesnis daugelyje paskirstymo programų.
Kas yra struktūrinis dizainas?
Transformatoriaus konstrukcija turi tiesioginės įtakos matavimo stabilumui, izoliacijos charakteristikoms, atsparumui aplinkai ir tarnavimo laikui. LMZC-10 naudojama toroidinė silicio plieno šerdis kartu su epoksidinės dervos liejimo izoliacija.
Šerdis ir magnetinė grandinė
Toroidinė silicio plieno šerdis suteikia magnetinį kelią, reikalingą elektromagnetinei indukcijai. Tinkamai suprojektuota magnetinė grandinė padeda išlaikyti stabilias srovės transformacijos charakteristikas ir užtikrina patikimus matavimus.
Pirminis dirigentas
Pirminis laidininkas, einantis per šerdį, veikia kaip vieno apsisukimo pirminė apvija. Šis išdėstymas leidžia transformatoriui matuoti srovę, tekančią per esamą kabelį arba šyną, nereikalaujant įprastos kelių apsisukimų pirminės apvijos.
Antrinė apvija
Antrinėje apvijoje naudojama didelio laidumo varinė viela, kad būtų sukurta stabili prijungtų skaitiklių ir apsaugos įtaisų išėjimo srovė. Antrinė grandinė turi būti tinkamai prijungta ir tvarkoma pagal įrangos projektą ir taikomas elektros saugos procedūras.
Izoliacija ir korpusas
Gaminyje naudojama epoksidinės dervos izoliacija ir antipirenas ABS korpusas. Užsandarintas skaidrus gnybtų dangtelis taip pat skirtas pagerinti matomumą jungties srityje, tuo pačiu užtikrinant saugesnį laidų prijungimą ir priežiūros darbus.
Kurie techniniai parametrai yra svarbiausi?
Norint pasirinkti srovės transformatorių, reikia daugiau nei tiesiog suderinti vardinę srovę. Inžinieriai turėtų kartu įvertinti elektros sistemą, matavimo paskirtį, įrengimo matmenis, tikslumo reikalavimus ir apsaugos reikalavimus.
| Parametras | LMZC-10 nuoroda | Kodėl tai svarbu |
|---|---|---|
| Gaminio modelis | LMZC-10 | Nurodo taikomą gaminio konfigūraciją |
| Vardinis dažnis | 50/60Hz | Atitinka įprastus kintamosios srovės maitinimo sistemos dažnius |
| Antrinė srovė | 1A / 5A | Nustato suderinamumą su prijungta įranga |
| Medžiaga | Antipirenas ABS | Palaiko mechaninę apsaugą ir elektros saugą |
| Šerdis | Toroidinis silicio plienas | Suteikia magnetinį kelią srovės transformacijai |
| Izoliacija | Epoksidinės dervos liejimas | Pagerina izoliaciją ir atsparumą aplinkai |
| Taikoma sistemos įtampa | Žemiau 35kV | Apibrėžia numatomą elektros naudojimo diapazoną |
Taip pat reikia atidžiai apsvarstyti tikslumo klasę ir vardinę naštą. Skirtingoms programoms gali prireikti matavimo srovės transformatoriaus, apsauginio srovės transformatoriaus arba dviejų apvijų konfigūracijos. Reikalingas pirminės srovės diapazonas turėtų būti suderintas su faktinėmis veikimo sąlygomis, o ne pasirenkamas tik iš didžiausios galimos srovės.
Kur naudojamas šerdies srovės transformatorius?
Dėl kompaktiškos konstrukcijos ir tiesioginio laidininko per šerdį išdėstymo šio tipo transformatoriai tinka įvairiems elektros matavimams ir apsaugai.
- Maitinimo paskirstymo spintos:Palaiko srovės matavimą ir stebėjimą paskirstymo įrangoje.
- Matavimo plokštės:Teikia srovės signalus elektros matavimo sistemoms.
- Vidutinės įtampos skirstomieji įrenginiai:Galima integruoti į tinkamas GIS, RMU ir skirstomųjų įrenginių konfigūracijas.
- Pastotės:Palaiko srovės mėginių ėmimo ir relės apsaugos funkcijas.
- Pramoninė automatika:Įgalina elektros stebėjimą pramoninėse galios valdymo sistemose.
- Atsinaujinančios energijos sistemos:Gali palaikyti srovės stebėjimą, kai elektros konstrukcija ir transformatoriaus specifikacijos yra suderinamos.
- Remonto projektai:Tinkama padalytų gyslų konfigūracija gali supaprastinti montavimą aplink esamus laidininkus, kai tai leidžia sistemos konstrukcija.
Atliekant modernizavimo darbus, prieš pasirenkant reikia įvertinti montavimo sąlygas. Šerdies langas, laidininko dydis, vardinė srovė, izoliacijos reikalavimai ir turima montavimo vieta turi atitikti tikrąją sistemą.
Kokie yra pagrindiniai našumo pranašumai?
Kompaktiška integracija
Žiedo tipo konstrukcija leidžia pirminiam laidininkui praeiti per šerdį, sukuriant kompaktišką elektros spintelių ir skirstomųjų įrenginių matavimo tvarką.
Stabilios srovės matavimas
Toroidinė silicio plieno šerdis ir varinė antrinė apvija yra suprojektuotos taip, kad užtikrintų stabilias srovės transformacijos charakteristikas matavimo ir apsaugos reikmėms.
Izoliacijos apsauga
Epoksidinės dervos liejimas suteikia elektros izoliaciją ir prisideda prie atsparumo drėgmei, dulkėms ir mechaniniams aplinkos įtempiams.
Lankstus taikymas
Serija gali būti sukonfigūruota skirtingiems pirminės srovės diapazonams ir tikslumo reikalavimams. Todėl gaminio pasirinkimas gali būti pagrįstas tuo, ar programa orientuota į matavimą, apsaugą ar kombinuotas funkcijas.
Sumažintas montavimo sudėtingumas
Jei tai leidžia taikytina transformatoriaus konfigūracija ir sistemos sąlygos, per visą šerdį arba padalytų gyslų išdėstymas gali sumažinti darbo poreikį srovės matavimui integruoti į esamą elektros infrastruktūrą.
Kaip pasirinkti tinkamą modelį?
Patikimas atrankos procesas prasideda nuo elektros sistemos, o ne nuo fizinės transformatoriaus išvaizdos. Prieš pateikdami užsakymą, inžinieriai ir pirkimo komandos turėtų patvirtinti šią informaciją:
- Pirminė srovė:Nustatykite vardinę ir numatomą laidininko darbinę srovę.
- Sistemos įtampa:Įsitikinkite, kad transformatorius atitinka numatytą įtampos lygį.
- Dažnis:Patikrinkite, ar programa naudoja 50 Hz ar 60 Hz veikimą.
- Antrinė išvestis:Pasirinkite 1A arba 5A pagal prijungtą skaitiklį, relę arba stebėjimo įrangą.
- Tikslumo klasė:Apibrėžkite tikslumo reikalavimą pagal tai, ar transformatorius naudojamas matavimui, matavimui ar apsaugai.
- Apkrova:Patikrinkite reikiamą antrinės grandinės VA reitingą.
- Pagrindinis langas:Įsitikinkite, kad pirminis kabelis arba šyna gali fiziškai praeiti per šerdį.
- Diegimo aplinka:Patvirtinkite vidaus / lauko sąlygas, temperatūrą, drėgmę, taršą ir galimą gaubto apsaugą.
Didesniems elektros projektams šie parametrai turėtų būti peržiūrėti kartu su visu apsaugos ir matavimo projektu. Teisingai parinktas srovės transformatorius padeda išvengti transformatoriaus ir tolesnio stebėjimo įrangos nesuderinamumo.
Kokios diegimo praktikos reikėtų laikytis?
Teisingas įrengimas yra būtinas tiek elektros saugai, tiek matavimo rezultatams užtikrinti. Pirminis laidininkas turi eiti per šerdies centrą, kaip nurodyta gaminio konstrukcijoje, taip padedant išlaikyti numatytą magnetinio srauto pasiskirstymą.
- Prieš montuodami patvirtinkite transformatoriaus nominalą.
- Patikrinkite, ar pirminis laidininkas tinkamai patenka per šerdies langą.
- Laikiklį laikykite tinkamai padėtą šerdyje.
- Įsitikinkite, kad antriniai gnybtai yra tinkamai prijungti.
- Laikykitės taikomų antrinio įžeminimo reikalavimų.
- Nenaudokite antrinės srovės transformatoriaus grandinės esant nesaugiai atvirai.
- Jei reikia, naudokite tinkamą izoliuotą tvirtinimo įrangą.
- Planinės priežiūros metu patikrinkite gnybtus ir izoliaciją.
Elektros instaliaciją visada turi atlikti kvalifikuoti darbuotojai, vadovaudamiesi galiojančiomis vietinėmis taisyklėmis, sistemos brėžiniais ir gamintojo instrukcijomis.
Dažnai užduodami klausimai
Kokia yra pagrindinė pagrindinės srovės transformatoriaus paskirtis?
Pagrindinis jo tikslas yra paversti didelę kintamosios srovės srovę į žemesnę antrinę srovę, kuri gali būti naudojama matavimui, matavimui, stebėjimui ir relinei apsaugai.
Kokios antrinės srovės parinktys galimos LMZC-10?
LMZC-10 gaminio informacijoje pateikiamos 1A ir 5A antrinės srovės parinktys. Tinkama parinktis priklauso nuo prijungtos matavimo ar apsaugos įrangos reikalavimų.
Kokiam įtampos diapazonui skirtas transformatorius?
LMZC-10 skirtas kintamosios srovės maitinimo sistemoms, kurių darbinė įtampa mažesnė nei 35 kV, galima pritaikyti tokioms programoms kaip 10 kV, 24 kV ir 35 kV pagal projekto reikalavimus.
Ar perforuotą dizainą galima naudoti modifikuojant?
Taip. Tinkama perforuotos arba padalintos šerdies konfigūracija gali būti naudinga modernizavimo ir priežiūros projektams, nes pirminis laidininkas gali praeiti per transformatorių nereikalaujant įprastos tam skirtos pirminės apvijos. Tikrasis įrengimo galimybės priklauso nuo konkrečios sistemos konfigūracijos.
Kokios medžiagos naudojamos LMZC-10 konstrukcijoje?
Transformatoriuje naudojama toroidinė silicio plieno šerdis, didelio laidumo varinė antrinė apvija, epoksidinės dervos liejimo izoliacija ir antipirenas ABS korpusas.
Ar gaminys tinkamas montuoti lauke?
Nurodytoje gaminio informacijoje daugiausia aprašomas naudojimas patalpose. Todėl naudojimas lauke turėtų būti vertinamas pagal aptvarą, aplinkos sąlygas, izoliacijos reikalavimus ir konkrečiam projektui būdingą konfigūraciją.
Išvada
Srovės transformatorius per šerdį siūlo praktinį srovės matavimo ir apsaugos metodą elektros paskirstymo sistemose, naudojant pirminį laidą arba šyną kaip pirminį laidininką per magnetinę šerdį. Naudojant skirstomuosius įrenginius, skirstomąsias spintas, matavimo skydus, pastotes ir pramonines elektros energijos sistemas, labai svarbu kruopščiai suderinti pirminę srovę, įtampą, dažnį, antrinę išvestį, tikslumą, apkrovą ir įrengimo matmenis.
Anqiang galia's LMZC-10 sujungia toroidinę silicio plieno šerdį, varinę antrinę apviją, epoksidinės dervos izoliaciją ir kompaktišką korpusą, skirtą naudoti, kai reikalingas patikimas srovės mėginių ėmimas ir apsauga. Jei renkatės srovės transformatorių naujam įrengimui, modernizavimo projektui arba pritaikytai elektros paskirstymo sistemai, peržiūrėkite per šerdies srovės transformatoriaus specifikacijas irsusisiekite su mumissu vardine srove, įtampos lygiu, tikslumo klase, antrine srove ir įrengimo reikalavimais, kad aptartumėte tinkamą sprendimą.
