17.5KV fiksuoto tipo vidaus grandinės pertraukiklis

The17.5KV fiksuoto tipo vidaus grandinės pertraukiklisskirtas vidutinės įtampos elektros paskirstymo sistemoms, kurioms reikalingas patikimas perjungimas, apsauga ir valdymas. Jame įdiegtas integruotas VET veikimo mechanizmas ir vakuuminio grandinės pertraukiklio konstrukcija, užtikrinanti kompaktiškus matmenis, stabilų veikimą ir ilgą tarnavimo laiką. Užsandarinta polių konstrukcija sumažina priežiūros reikalavimus, tuo pačiu pagerina izoliacijos patikimumą ir eksploatavimo saugumą.

Sukurtas šiuolaikinėms elektros energijos sistemoms,17.5KV fiksuoto tipo vidaus grandinės pertraukiklisyra suderinamas su metalu dengtais skirstomaisiais įrenginiais, taip pat su XGN stacionariais vidaus kintamosios srovės metaliniais uždarais skirstomaisiais įrenginiais. Jis plačiai naudojamas pastotėse, pramoniniuose objektuose, komerciniuose pastatuose, komunaliniuose tinkluose ir atsinaujinančios energijos projektuose, kur reikalinga patikima vidutinės įtampos apsauga.

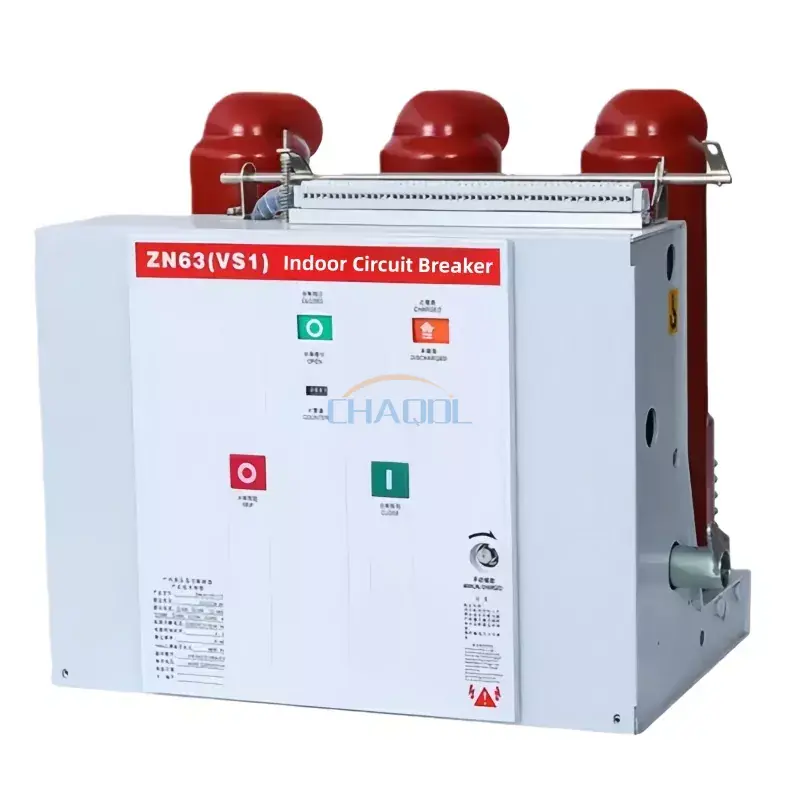

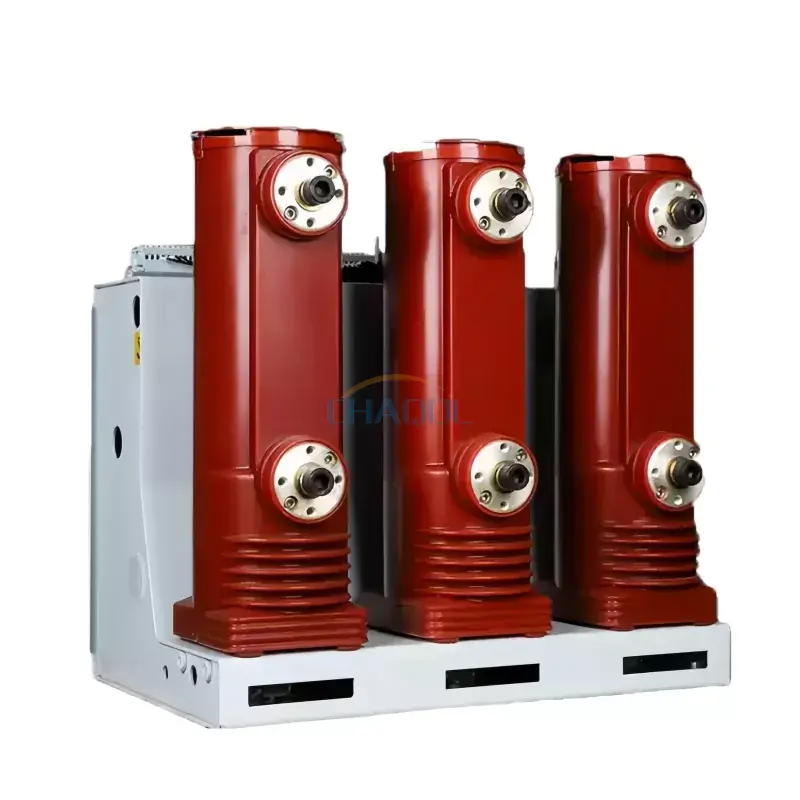

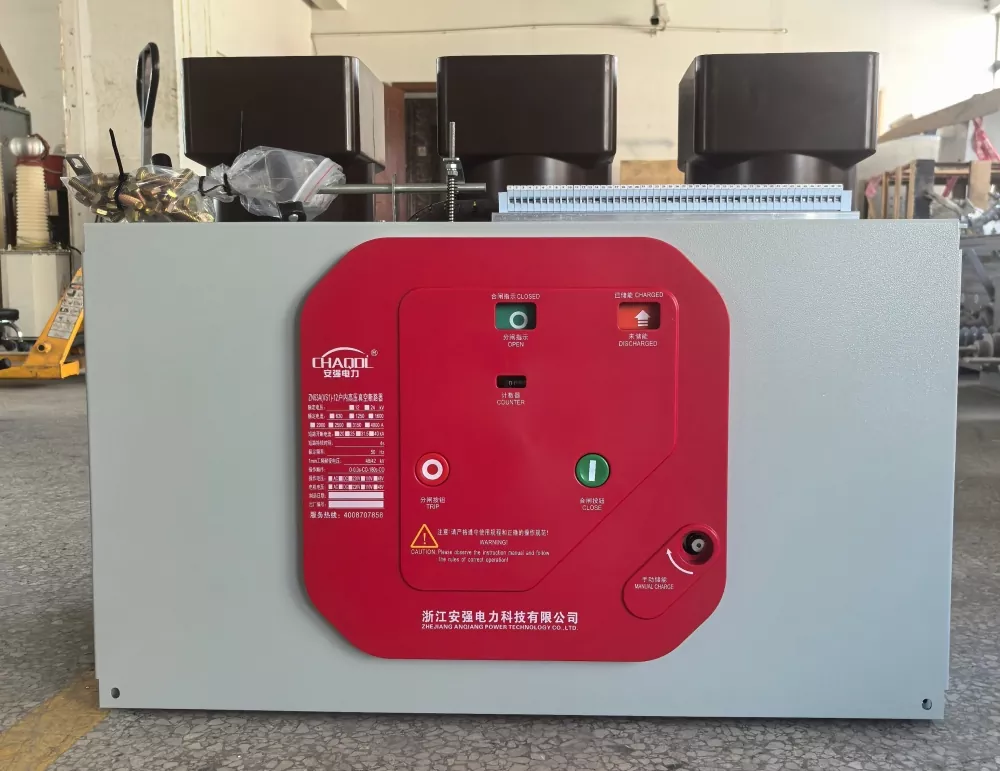

Faktinės prekės nuotraukos

Produkto savybės

• Integruotas VET veikimo mechanizmas užtikrina stabilų atidarymo ir uždarymo veikimą.
• Visiškai sandari vakuuminio pertraukiklio technologija užtikrina nereikalaujantį techninės priežiūros ir ilgesnį elektros tarnavimo laiką.
• Kompaktiška fiksuoto tipo konstrukcija sumažina montavimo vietą ir padidina bendrą patikimumą.
• The17.5KV fiksuoto tipo vidaus grandinės pertraukiklissiūlo puikią dielektrinę izoliaciją, greitą lanko užgesimą ir mažą kontaktų susidėvėjimą.
• Palaiko dažnas perjungimo operacijas, kurių mechaninis tarnavimo laikas iki 10 000 darbo ciklų.
• Suderinamas su KYN serijos ištraukiamais skirstomaisiais įrenginiais ir XGN fiksuotais skirstomaisiais įrenginiais.
• Didelis patikimumas esant nuolatiniam pramoniniam darbui.
• Lengvas montavimas ir mažos eksploatavimo trukmės priežiūros išlaidos.

Techniniai parametrai

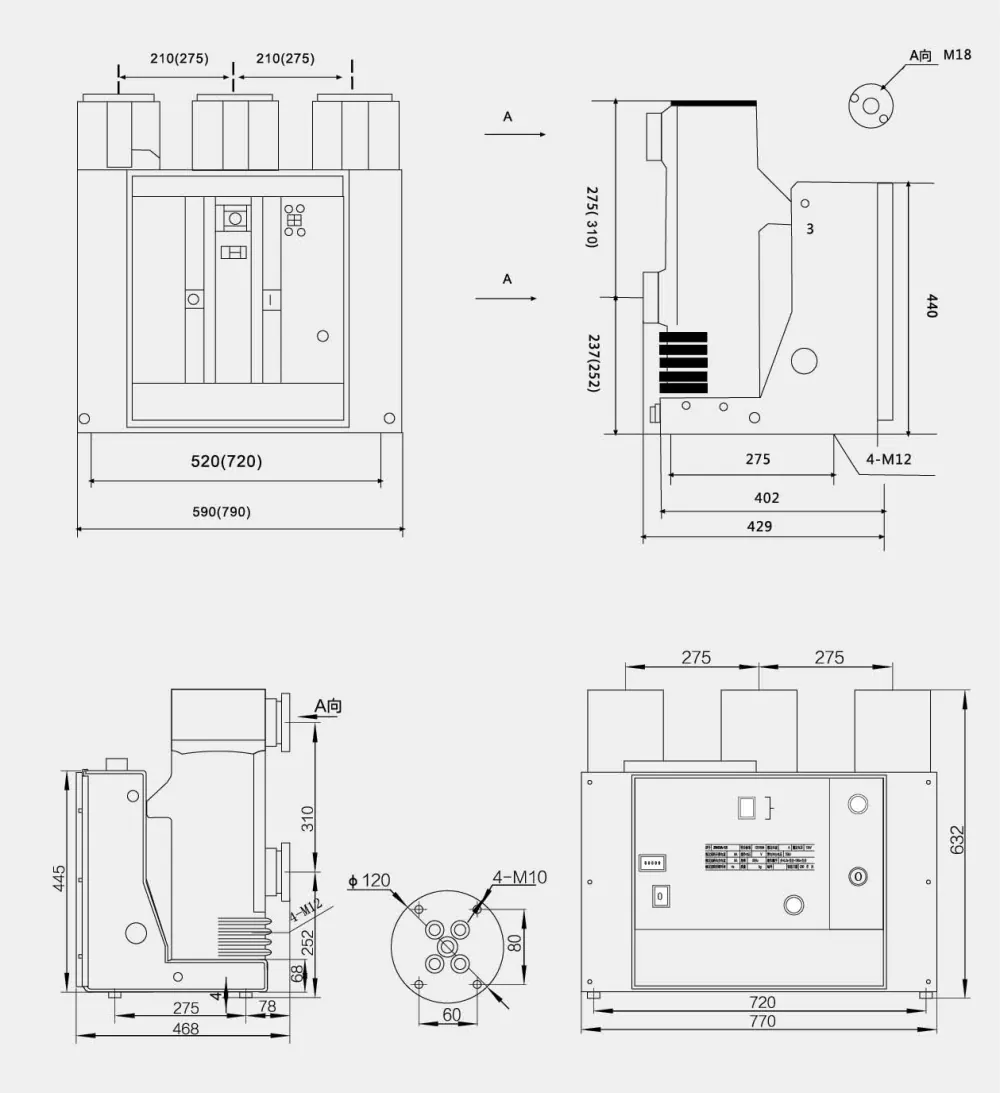

Gaminio matmenys

Struktūrinis projektavimas

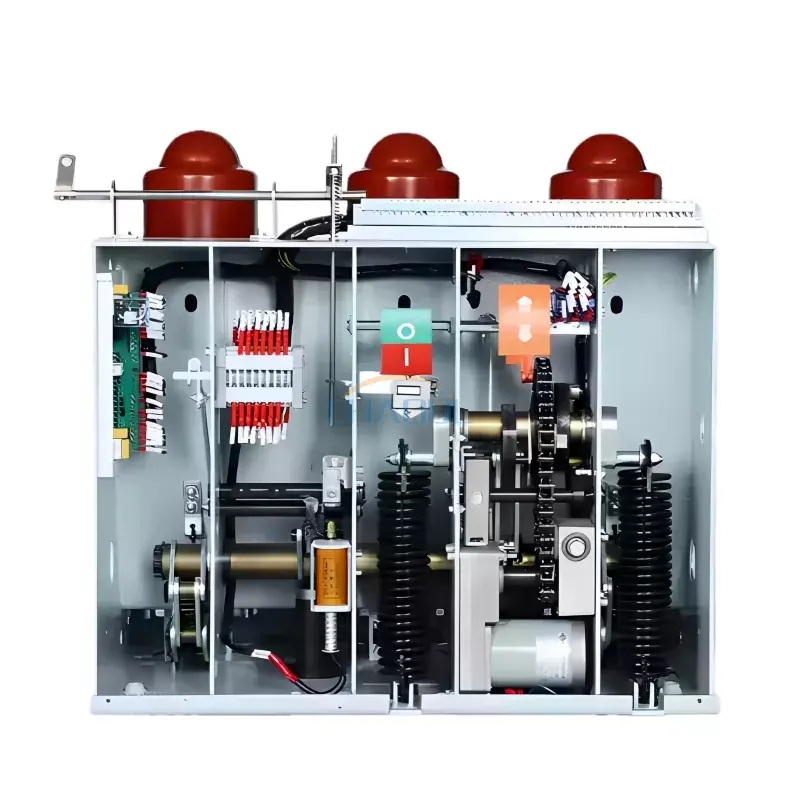

Grandinės pertraukiklis sujungia veikimo mechanizmą ir vakuuminį pertraukiklį į kompaktišką stacionariai sumontuotą konstrukciją. Visiškai įkapsuliuoti polių mazgai pagerina izoliacijos savybes ir apsaugo vidinius komponentus nuo dulkių, drėgmės ir aplinkos užteršimo. Ši konstrukcija žymiai padidina eksploatavimo patikimumą ir sumažina įprastinės priežiūros reikalavimus.

Spyruoklinis mechanizmas užtikrina greitus atidarymo ir uždarymo veiksmus su stabilia mechanine pavara, todėl pertraukiklis tinkamas ilgalaikiam darbui vidutinės įtampos skirstomųjų įrenginių sistemose.

Programos

The17.5KV fiksuoto tipo vidaus grandinės pertraukiklisplačiai naudojamas perjungimui, apsaugai ir valdymui vidutinės įtampos elektros paskirstymo sistemose.

• Vidutinės įtampos metalu dengti skirstomieji įrenginiai
• XGN uždaras metalinis skirstomasis įrenginys
• Komunalinių paslaugų pastotės
• Elektros gamybos jėgainės
• Pramoninės gamybos įrenginiai
• Kasybos operacijos
• Metalurgijos pramonė
• Cheminio perdirbimo įmonės
• Komerciniai pastatai
• Atsinaujinančios energijos paskirstymo sistemos

Veikimo aplinka

• Aplinkos temperatūra: -10°C iki +40°C (sandėliavimas iki -30°C)
• Montavimo aukštis: ≤1000 m (pagal pageidavimą galimas didesnis aukštis)
• Vidutinė paros santykinė oro drėgmė: ≤95 %
• Maksimalus seisminis intensyvumas: 8 laipsniai
• Tinka aplinkai, kurioje nėra gaisro pavojaus, sprogimo pavojaus, korozinių dujų, didelės taršos ir pernelyg didelės vibracijos.

Kodėl verta rinktis šį produktą?

• Nereikalaujantis priežiūros sandarus vakuuminis pertraukiklis
• Kompaktiškas fiksuoto montavimo dizainas
• Ilgas elektrinis ir mechaninis tarnavimo laikas
• Aukštas izoliacijos patikimumas
• Puiki trumpojo jungimo pertraukimo galimybė
• Suderinamas su įprastais vidutinės įtampos skirstomaisiais įrenginiais
• Stabilus veikimas dažno perjungimo sąlygomis
• Mažesnės eksploatacijos ir priežiūros išlaidos

Dažnai užduodami klausimai

Kam naudojamas 17,5 KV fiksuoto tipo vidinis grandinės pertraukiklis?

Jis naudojamas apsaugoti ir valdyti vidutinės įtampos elektros įrenginius, nutraukiant perkrovas ir trumpojo jungimo sroves pastotėse, pramoniniuose objektuose ir elektros paskirstymo sistemose.

Su kokiais skirstomaisiais įrenginiais suderinamas šis pertraukiklis?

Jis tinka KYN serijos metalu dengtiems ištraukiamiems skirstomiesiems įrenginiams, taip pat XGN stacionariai vidaus kintamosios srovės metalu uždaromiems skirstomiesiems įrenginiams.

Kokie yra vakuuminio pertraukimo technologijos pranašumai?

Vakuuminiai pertraukikliai užtikrina greitą lanko užgesimą, ilgą elektros tarnavimo laiką, minimalią priežiūrą, aukštą izoliacijos našumą ir aplinkai nekenksmingą veikimą be SF6 dujų.

Ar pertraukiklis gali atlikti dažnas perjungimo operacijas?

Taip. Dėl mechaninio veikimo iki 10 000 operacijų ir patvaraus veikimo mechanizmo jis puikiai tinka naudoti, kai reikia dažnai perjungti.

Kurios pramonės šakos dažniausiai naudoja šį produktą?

Jis plačiai naudojamas komunalinėse pastotėse, pramoninėje gamyboje, kasyboje, metalurgijoje, chemijos perdirbime, komercinėse patalpose ir atsinaujinančios energijos paskirstymo sistemose.
