Patikimas vidutinės įtampos paskirstymas priklauso nuo saugaus perjungimo, efektyvaus tiektuvo valdymo ir patikimos lauko įrangos.Anqiang galiatiekia24kV stulpelis montuojamas SF6 apkrovos pertraukimo jungiklis, skirtas oro paskirstymo tinklams, kuriems reikalingas patikimas apkrovos perjungimas, lankstus veikimas ir praktiška integracija su paskirstymo automatizavimo sistemomis. Jo veikimo principo, techninių specifikacijų ir įrengimo reikalavimų supratimas padeda komunalinėms įmonėms, pramonės operatoriams ir elektros rangovams priimti pagrįstus pirkimo sprendimus.

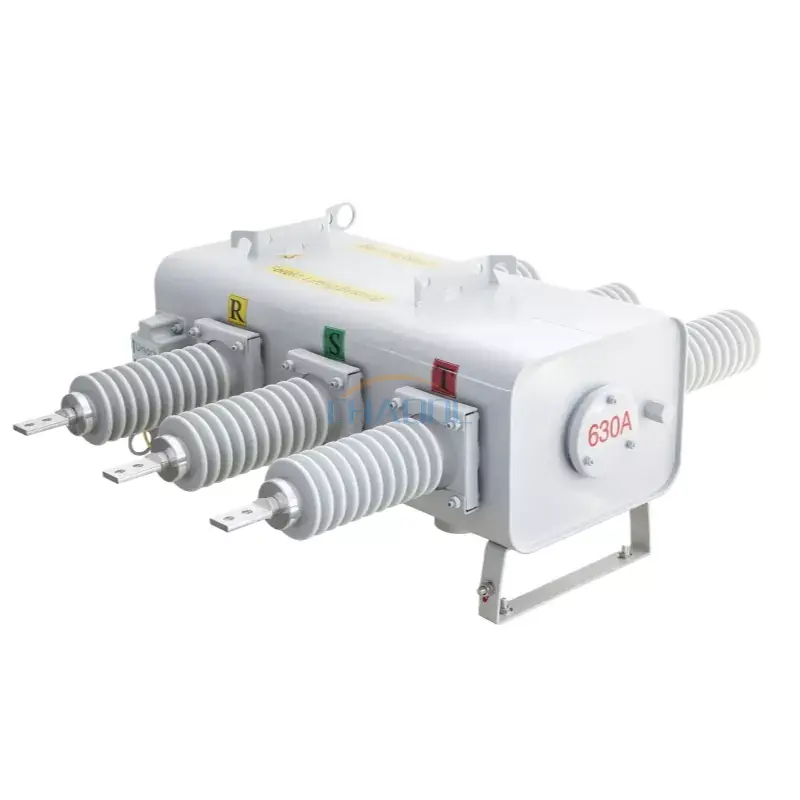

24 kV ant stulpo montuojamas SF6 apkrovos pertraukimo jungiklis yra lauko vidutinės įtampos perjungimo įtaisas, kuris izoliacijai ir lanko gesinimui naudoja sieros heksafluorido (SF6) dujas. Įrengtas ant komunalinio stulpo, jis padeda operatoriams valdyti apkrovos srovę, padalinti viršutinius tiektuvus į valdomas dalis ir palaikyti suplanuotas perjungimo operacijas. Anqiang Power FLW34-24 serija pateikiama su 630 A vardine srove, 11 kV, 24 kV ir 33 kV įtampos parinktimis bei rankinio, elektrinio ir nuotolinio valdymo galimybėmis. Šiame vadove paaiškinamas jo veikimo principas, pagrindiniai techniniai parametrai, taikymas, atrankos kriterijai ir skirstomųjų tinklų projektų priežiūros svarstymai.
24 kV stulpelis montuojamas SF6 apkrovos pertraukimo jungiklis yra lauko perjungimo įrenginys, naudojamas vidutinės įtampos oro skirstomuosiuose tinkluose. Pagrindinis jo tikslas yra sukurti ir nutraukti nurodytas apkrovos sroves esant vardinėms veikimo sąlygoms. Įgalindamas kontroliuojamą perjungimą pasirinktuose tiekimo taškuose, jis padeda komunalinėms įmonėms valdyti energijos paskirstymą ir izoliuoti dalis eksploatacijos tikslais.
Terminas apibūdina tris svarbias charakteristikas:
„Anqiang Power FLW34-24“ gaminys yra įtrauktas į 11 kV, 24 kV ir 33 kV vardinės įtampos parinktis, kurių vardinė srovė yra 630 A. Atitinkama konfigūracija turi būti parinkta atsižvelgiant į tinklo elektros reikalavimus ir gamintojo patvirtintus gaminio įvertinimus.
Skirtingai nuo paprasto atjungiklio, apkrovos pertraukimo jungiklis yra skirtas tam, kad nutrauktų nurodytą apkrovos srovę. Tačiau jis neturėtų būti automatiškai traktuojamas kaip grandinės pertraukiklis, galintis nutraukti kiekvieną trumpojo jungimo srovę. Reikiamą apsaugą nuo gedimų turi užtikrinti suderinta apsaugos sistema ir tinkama įranga.
Veikimo principas apjungia mechaninį kontaktinį judėjimą su elektros izoliacija ir SF6 dujų gesinimo nuo lanko savybėmis. Kai kontaktai atsiskiria perduodant srovę, tarp jų gali susidaryti elektros lankas. Perjungimo kamera skirta valdyti ir gesinti šį lanką nurodytomis įrenginio veikimo sąlygomis.
Kai jungiklis uždarytas, jo laidūs kontaktai užtikrina numatytą srovės kelią. Elektra teka per viršutinę paskirstymo grandinę į transformatorius, pramoninius objektus, komercinius pastatus ar kitas prijungtas apkrovas.
Kai reikalinga autorizuota perjungimo operacija, valdymo mechanizmas judina kontaktus. SF6 pagrįsta pertraukimo sistema padeda užgesinti kontaktų atskyrimo metu susidarantį lanką, jei srovė ir perjungimo sąlygos neviršija įrangos vardinių galimybių.
Operatoriai gali naudoti strategiškai išdėstytus jungiklius paskirstymo tiektuvui padalinti į dalis. Šis susitarimas palaiko planinę priežiūrą, apkrovos perkėlimą ir paskirtų tinklo ruožų izoliavimą. Tikrasis gedimų izoliavimas priklauso nuo apsaugos schemos, gedimų aptikimo, perjungimo sekos ir koordinavimo su priešais ir pasroviais įrenginiais.
Priklausomai nuo pasirinktos konfigūracijos, jungiklis gali palaikyti rankinį, elektrinį arba nuotolinį valdymą. Kai yra suderinami valdikliai ir ryšio sąsajos, jie taip pat gali būti paskirstymo automatizavimo sistemos dalis.
Norėdami gauti papildomos įrangos, pirkėjai gali ištirti „Anqiang Power“ vidutinės įtampos apkrovos jungiklių gaminių asortimentą ir palyginti skirtingus perjungimo būdus prieš užbaigdami projekto specifikaciją.
Techniniai parametrai nustato, ar jungiklis tinka konkrečiam tinklui. Šioje lentelėje apibendrinamos pagrindinės produkto Anqiang Power FLW34-24/630-20 specifikacijos. Prieš pirkimą vertės turi būti patikrintos pagal dabartinį duomenų lapą ir patvirtintą konfigūraciją.
| Parametras | Paskelbta specifikacija | Atrankos svarstymas |
|---|---|---|
| Gaminio modelis | FLW34-24 / FLW34-24/630-20 | Tikslų modelio pavadinimą patvirtinkite citatoje ir duomenų lape. |
| Vardinės įtampos parinktys | 11kV, 24kV, 33kV | Pasirinktą versiją suderinkite su tinklo įtampos ir izoliacijos reikalavimais. |
| Nominali srovė | 630A | Patikrinkite nuolatinės apkrovos srovę ir numatomas veikimo sąlygas. |
| Vardinis dažnis | 50/60Hz nurodyta gaminio puslapyje | Patvirtinkite užsakytos konfigūracijos taikomą dažnį. |
| Didžiausia atsparumo srovė | 50kA | Patikrinkite bandymo pagrindą, trukmę ir derinimą su sistemos gedimų lygiais. |
| Nominali trumpalaikė atsparumo srovė | 20/4kA/s kaip nurodyta | Prašyti patikslinti žymėjimą ir jo taikomą trukmę. |
| Vardinė kabelio įkrovimo ir pertraukimo srovė | 25A | Patvirtinkite tinkamumą konkrečiai kabelio perjungimo funkcijai. |
| Nominali linijos įkrovimo ir pertraukimo srovė | 16A | Patikrinkite numatytą oro linijų perjungimo programą. |
| Mechaninis veikimas | Išvardinta 6000 operacijų | Patikrinkite bandymo sąlygas ir techninės priežiūros grafiką. |
| Santykinis dujų nuotėkio greitis | Ne daugiau kaip 1% per metus, kaip nurodyta | Patvirtinkite taikomą standartą ir matavimo metodą. |
| Korpuso ir valdiklio apsauga | Nurodytas IP44 | Įvertinkite poveikį, spintelių išdėstymą ir papildomus aplinkos apsaugos poreikius. |
Svarbi specifikacijos pastaba:Paskelbtame parametrų sąraše yra sutrumpinti arba galimai dviprasmiški įrašai, įskaitant dažnio žymėjimą ir trumpalaikės srovės žymėjimą. Šios vertės neturėtų būti interpretuojamos kaip patikrintų bandymų rezultatai be Anqiang Power patvirtinimo. Visų pirma, didžiausias atsparumo įvertinimas nėra tas pats, kas vardinė trumpojo jungimo pertraukimo galia.
Projekto dokumentacijai taip pat paprašykite taikomų tipo bandymų ataskaitų, izoliacijos lygių, veikimo mechanizmo detalių, valdymo įtampos, gnybtų išdėstymo ir montavimo brėžinių. Šie dokumentai padeda inžinieriams įvertinti visą perjungimo agregatą, o ne pasikliauti vienu antraštės įvertinimu.
Tinkamai suprojektuotas ir prižiūrimas SF6 apkrovos pertraukimo jungiklis suteikia keletą praktinių privalumų, skirtų viršutinėms paskirstymo sistemoms.
Ant stulpo montuojama konstrukcija perjungimo įranga dedama tiesiai ant paskirstymo konstrukcijos. Tai gali sumažinti papildomos erdvės ant žemės poreikį ir palaikyti tiektuvų išdėstymą, kai nepraktiška įrengti specialią patalpų elektros patalpą.
SF6 turi stiprias dielektrines savybes ir yra plačiai naudojamas aukštos įtampos elektros įrangoje. Tinkamai suprojektuotoje perjungimo kameroje jis palaiko izoliaciją ir lanko gesinimą. Faktinė perjungimo galimybė priklauso nuo kontakto konstrukcijos, dujų būklės, veikimo mechanizmo ir vardinės galios.
Rankinio, motorinio ir nuotolinio valdymo parinktys gali patenkinti skirtingus veikimo reikalavimus. Nuotolinis perjungimas gali sumažinti apsilankymų vietoje poreikį įprastinio tinklo perkonfigūravimo metu, jei valdymo sistema ir ryšių infrastruktūra yra tinkamai įdiegta.
Integruotas su suderinamais valdikliais ir priežiūros sistemomis, ant stulpo montuojamas jungiklis gali prisidėti prie automatinio tiektuvo valdymo. Prieš užsakydami inžinieriai turėtų patvirtinti ryšio protokolus, pagalbinės galios reikalavimus, valdymo logiką ir blokavimo priemones.
Sandari perjungimo kamera gali apriboti vidinių komponentų poveikį išoriniam užteršimui. Nepaisant to, mažesni įprastinės priežiūros reikalavimai nereiškia, kad darbas nereikalauja priežiūros. Mechanines jungtis, valdymo grandines, izoliacijos komponentus ir su dujomis susijusius parametrus vis tiek reikia patikrinti pagal gamintojo instrukcijas.
Dar vienas aspektas yra aplinkosauginė atsakomybė. SF6 yra stiprios šiltnamio efektą sukeliančios dujos, todėl įrangos savininkai turėtų užtikrinti nuotėkio prevenciją, dujų regeneravimą ir tinkamą eksploatavimo pabaigos tvarkymą. Atsižvelgiant į vietinius teisės aktus ir projekto tvarumo tikslus, alternatyvios izoliacijos technologijos taip pat gali būti vertinamos.
24 kV ant stulpo montuojamas SF6 apkrovos pertraukimo jungiklis yra tinkamas paskirstymui lauke, kai jo elektriniai rodikliai ir aplinkos specifikacijos atitinka įrengimą.
Tinkamumas naudoti priklauso nuo daugiau nei vardinės įtampos. Turi būti įvertinti trumpojo jungimo lygiai, perjungimo funkcijos, aplinkos temperatūra, aukštis virš jūros lygio, užterštumo laipsnis, vėjo apkrova, tvirtinimo stiprumas ir reikalingos valdymo funkcijos.
Pirkimo komandos turėtų įvertinti visą veikimo aplinką, o ne rinkti įrenginį tik pagal įtampą ir srovę. Struktūrizuota peržiūra gali sumažinti specifikacijų spragas ir išvengti brangių pakeitimų diegimo metu.
Pirkėjai, lyginantys perjungimo įrangą, taip pat turėtų suprasti skirtumą tarp apkrovos jungiklio ir grandinės pertraukiklio. Apkrovos jungiklis atlieka nurodytas įprastas perjungimo užduotis, o tinkamo nominalo grandinės pertraukiklis yra skirtas nutraukti gedimų sroves neviršijant deklaruojamų pertraukimo galimybių. Sistemos apsaugos konstrukcija nustato, kurie įrenginiai reikalingi ir kaip jie veikia kartu.
Teisingas įrengimas yra būtinas saugiam lauko vidutinės įtampos įrangos eksploatavimui. Įrengimą ir paleidimą turi atlikti kvalifikuotas elektros personalas, vadovaudamasis patvirtintomis procedūromis, atjungus grandinę ir įdiegus visas atitinkamas saugos priemones.
Techninės priežiūros intervalai turi atitikti gamintojo instrukcijas, galiojančias elektros taisykles ir faktinę darbo aplinką. Tikrinimo dažnumą gali tekti padidinti, jei įranga patiria atšiaurių oro sąlygų, stipriai užteršta, dažnai perjungiama arba veikia neįprastomis sąlygomis.
SF6 tvarkymą turi atlikti apmokytas personalas, naudodamas atitinkamą įrangą ir procedūras. Niekada tyčia neišleiskite dujų kaip įprastinės priežiūros metodo. Laikykitės taikomų aplinkosaugos reikalavimų dėl nuotėkio aptikimo, regeneravimo, saugojimo ir šalinimo.
Pagrindinė jo funkcija – sukurti ir nutraukti nustatytas apkrovos sroves lauko vidutinės įtampos skirstomajame tinkle. Jis taip pat palaiko tiektuvo skirstymą į dalis ir kontroliuojamas perjungimo operacijas. Apsaugą nuo gedimų turi užtikrinti tinkamai suderinta apsaugos sistema.
Paskelbtoje gaminio informacijoje nurodyta 630A vardinė srovė. Pirkėjai prieš pirkdami turėtų patvirtinti tikslią užsakytą konfigūraciją ir jos taikomus techninius įvertinimus.
Taip, nuotolinis valdymas palaikomas kaip gaminio konfigūravimo parinktis. Projektui turi būti patvirtintas reikalingas valdiklis, pagalbinis maitinimo šaltinis, ryšio sąsajos ir automatikos suderinamumas.
Ne. Apkrovos pertraukimo jungiklis skirtas tam, kad pertrauktų nurodytas apkrovos sroves, o grandinės pertraukiklis skirtas trikčių srovėms nutraukti, atsižvelgiant į jo vardinę pertraukimo galimybę. Tinkamas įrangos išdėstymas priklauso nuo tinklo apsaugos tyrimo ir taikomų standartų.
Anqiang galia pateikia 11 kV, 24 kV ir 33 kV vardinės įtampos parinktis. Turima konfigūracija, izoliacijos reikalavimai ir matmenų informacija turėtų būti patikrinta su gamintoju.
Taip. Nors sandari dujų kamera gali sumažinti išorinio užterštumo poveikį, vis dar būtina periodiškai tikrinti. Techninė priežiūra turėtų apimti veikimo mechanizmą, izoliacijos komponentus, valdymo sistemą ir dujų būklę, kaip nurodė gamintojas.
Pateikite sistemos įtampą, vardinę srovę, dažnį, įrengimo aplinką, reikalingą veikimo režimą, valdymo įtampą, kiekį, taikomus standartus ir projekto vietą. Vienos linijos diagramos, montavimo reikalavimai ir bet kokios specialios aplinkos sąlygos gali padėti tiekėjui patvirtinti tinkamą konfigūraciją.
24 kV ant stulpo montuojamas SF6 apkrovos pertraukimo jungiklis gali atlikti svarbų vaidmenį šiuolaikiniame vidutinės įtampos paskirstyme, įgalindamas kontroliuojamą apkrovos perjungimą, palaikydamas tiektuvo skirstymą į dalis ir suteikdamas vietinio ar nuotolinio valdymo galimybes. Jo efektyvumas priklauso nuo teisingo elektros parinkimo, suderintos apsaugos nuo gedimų, tinkamo įrengimo ir atsakingos ilgalaikės priežiūros.
Anqiang galia siūlo FLW34-24 seriją paskirstymo projektams, kuriems reikalinga ant stulpo montuojama perjungimo įranga, su paskelbtomis 630A vardinės srovės specifikacijomis ir keliomis įtampos parinktimis. Prieš pateikdami užsakymą, patvirtinkite techninių duomenų lapą, veikimo konfigūraciją, tinkamumą aplinkai ir atitinkamus bandymų dokumentus. Jei planuojate komunalinių paslaugų atnaujinimą, pramoninio paskirstymo projektą arba paskirstymo automatizavimo įrengimą, peržiūrėkite gaminio informaciją irsusisiekite su mumisaptarti jūsų įtampos reikalavimus, technines specifikacijas ir pritaikymo poreikius su Anqiang Power komanda.
