Kaip 10KV vidaus srovės transformatorius gali pagerinti matavimą ir apsaugą vidutinės įtampos sistemose

Anqiang galiavysto10KV vidaus srovės transformatoriusvidutinės įtampos matavimui ir relinei apsaugai, su LZZBJ9-10 modeliu su visiškai uždara epoksidinės dervos izoliacija, 5A/1A antrinės srovės parinktimis ir keliomis pirminės srovės konfigūracijomis, skirtomis elektros energijos paskirstymui patalpose.

Srovės transformatorius yra pagrindinis vidutinės įtampos elektros sistemų komponentas, nes jis paverčia didelę pirminę srovę standartizuotu antriniu signalu, kurį galima saugiai apdoroti skaitikliais, stebėjimo įranga ir apsauginėmis relėmis. LZZBJ9-10 10KV patalpų srovės transformatorius yra skirtas 10KV ir žemesnėms kintamos srovės grandinėms, esant 50Hz arba 60Hz. Jo visiškai uždara epoksidinės dervos konstrukcija sujungia izoliaciją, mechaninę apsaugą ir kompaktišką montavimą vienoje konstrukcijoje. Naudojant pirminės srovės parinktis nuo 5A iki 2500A, antrinę srovę 1A arba 5A ir izoliacijos lygį 12/42/75KV, jį galima konfigūruoti pagal skirtingus matavimo ir apsaugos reikalavimus.

Turinys

1. Kas yra 10KV vidaus srovės transformatorius?
2. Kaip tai veikia vidutinės įtampos sistemoje?
3. Kokius techninius parametrus pirkėjai turėtų patikrinti?
4. Kokios dizaino savybės palaiko patikimą veikimą?
5. Kur jis dažniausiai naudojamas?
6. Kaip pasirinkti tinkamą CT?
7. Dažnai užduodami klausimai
8. Pasikalbėkite su Anqiang Power, kad gautumėte individualų sprendimą

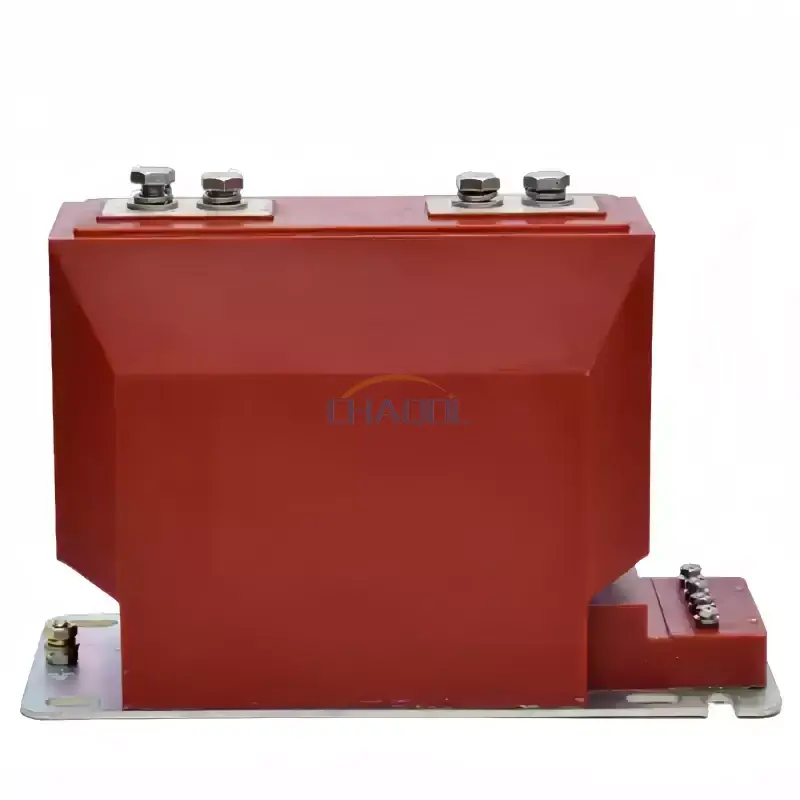

Kas yra 10KV vidaus srovės transformatorius?

10KV vidaus srovės transformatorius yra prietaisų transformatorius, skirtas srovei matuoti ir stebėti vidutinės įtampos vidaus elektros sistemose. Užuot prijungęs matavimo prietaisus ir apsaugines reles tiesiai prie didelių pirminių srovių, transformatorius sumažina srovę iki standartizuotos antrinės vertės, kurią gali valdyti paskesnė įranga.

Modelis LZZBJ9-10 skirtas 10KV ir mažesnėms grandinėms, kurių vardinis dažnis yra 50Hz arba 60Hz. Pagal gamintojo specifikacijas jame naudojama visiškai uždara epoksidinės dervos struktūra ir tinka srovės matavimui, energijos matavimui ir relinei apsaugai.

Šis išdėstymas sukuria elektros izoliaciją tarp pirminės grandinės ir matavimo arba apsaugos įrangos, tuo pačiu užtikrinant tinkamą srovės signalą. Dėl to CT tampa svarbia sąsaja tarp didelės galios elektros įrangos ir žemo lygio stebėjimo sistemų.

Kaip tai veikia vidutinės įtampos sistemoje?

Veikimo principas pagrįstas elektromagnetine indukcija. Kai srovė teka per pirminį laidininką, ji sukuria magnetinį lauką CT šerdyje. Tada antrinė apvija sukuria proporcingą srovę, kurią galima prijungti prie skaitiklių, apsauginių relių ar stebėjimo prietaisų.

Pavyzdžiui, elektros paskirstymo sistemoje pirminėje pusėje gali būti šimtai ar tūkstančiai amperų, ​​o prijungta stebėjimo įranga skirta daug mažesnei standartizuotai srovei. Tinkamai parinktas CT užtikrina reikiamą transformacijos santykį, todėl antrinė grandinė gali atspindėti pirminę veikimo būklę.

Matavimo ir apsaugos funkcijos

• Dabartinis matavimas:Suteikia proporcingą signalą elektros skaitikliams ir stebėjimo įrangai.
• Energijos valdymas:Palaiko matavimo sistemas, naudojamas elektros suvartojimui ir veikimo sąlygoms stebėti.
• Relės apsauga:Tiekia srovės signalus į apsaugines reles, kai atsiranda nenormalių ar gedimų.
• Paskirstymo automatika:Teikia naujausią informaciją apie automatizuotas stebėjimo ir valdymo sistemas.

Todėl CT reikia parinkti pagal įprastą matavimo reikalavimą ir elektros sistemos apsaugos charakteristikas.

Kokius techninius parametrus pirkėjai turėtų patikrinti?

Srovės transformatoriaus pasirinkimas turėtų prasidėti nuo elektros parametrų, o ne vien nuo fizinių matmenų. Pirminė srovė, antrinė srovė, tikslumo klasė, vardinė galia, izoliacijos lygis ir trumpojo jungimo atsparumo charakteristikos turi įtakos tam, ar CT tinka konkrečiam skirstomajam įrenginiui ar paskirstymo įrenginiui.

Prieš užsakant šias vertes visada reikia patikrinti pagal tikrąjį elektros projektą, prijungtą įrangą ir taikomus projekto reikalavimus.

Kokios dizaino savybės palaiko patikimą veikimą?

Visiškai uždara epoksidinės dervos izoliacija

LZZBJ9-10 naudoja epoksidinės dervos liejimo struktūrą, kuri visiškai apima vidinius komponentus. Ši konstrukcija užtikrina elektros izoliaciją, tuo pačiu apsaugodama vidinį mazgą nuo aplinkos poveikio, kuris dažniausiai susiduriamas patalpų skirstomuosiuose įrenginiuose.

Kompaktiška integruota konstrukcija

Geležinė šerdis, antrinė apvija ir izoliacijos sistema yra integruota į kompaktišką korpusą. Tai naudinga, kai skirstomųjų įrenginių skydai ir skirstomosios spintos turi ribotą montavimo erdvę. Kompaktiška konstrukcija taip pat gali supaprastinti įrangos integravimą ir antrinių laidų išdėstymą.

Apsaugoti antriniai gnybtai

Sustiprinta gnybtų dėžutė papildomai apsaugo antrinius laidus. Kartu su įžeminimo pagrindu ir tvirtinimo konstrukcija padeda užtikrinti tvarkingą montavimą ir saugesnę prieigą tikrinimo ir priežiūros metu.

Kelios dabartinės konfigūracijos

Skirtingos pirminės srovės konfigūracijos leidžia tai pačiai gaminių šeimai pritaikyti įvairias paskirstymo programas. Galimos konfigūracijos apima nuo žemos srovės vardinių iki aukštos srovės programų iki 2500 A, atsižvelgiant į taikomą modelio konfigūraciją.

Kur jis dažniausiai naudojamas?

Dėl kompaktiškos konstrukcijos ir vidutinės įtampos konstrukcijos šio tipo CT tinka įvairiems patalpų elektros prietaisams.

• Vidaus skirstomieji įrenginiai:Teikia srovės signalus matavimo ir apsaugos grandinėms.
• Maitinimo paskirstymo spintos:Palaiko tiektuvų ir elektros apkrovų stebėjimą.
• Kompaktiškos pastotės:Sujungia pirmines grandines su matavimo ir apsaugos įranga.
• Pramonės maitinimo sistemos:Padeda stebėti elektros eksploatavimo sąlygas gamybos patalpose.
• Energijos valdymo sistemos:Teikia esamą informaciją elektros stebėjimui ir analizei.
• Paskirstymo automatika:Palaiko srovės jutimą automatizuotam elektros valdymui ir stebėjimui.

Praktiniuose įrenginiuose transformatorius gali veikti kartu su apsauginėmis relėmis, energijos skaitikliais, stebėjimo prietaisais ir kita antrine elektros įranga. Dėl to tiksli specifikacija yra ypač svarbi integruojant CT į esamą skirstomųjų įrenginių sistemą.

Kaip pasirinkti tinkamą CT?

Inžinieriams, elektros rangovams, skirstomųjų įrenginių gamintojams ir pirkėjų komandoms gaminių pasirinkimas turėtų būti pagrįstas visa elektros įranga, o ne vien vardine įtampa.

1. Patvirtinkite sistemos įtampą.Patikrinkite, ar CT tinka tikram vidutinės įtampos tinklui, pvz., 10KV programai.
2. Nustatykite pirminę srovę.Pasirinkite pirminę srovės vertę, atitinkančią numatomas veikimo ir sistemos sąlygas.
3. Pasirinkite antrinę srovę.Patikrinkite, ar skaitikliams ir apsauginėms relėms reikalinga 1A arba 5A antrinė srovė.
4. Apibrėžkite tikslumo reikalavimą.Matavimo ir apsaugos grandinėms gali reikėti skirtingų tikslumo klasių.
5. Patikrinkite antrinę naštą.Nominali išvestis turi būti suderinama su prijungta antrine grandine.
6. Patikrinkite izoliacijos reikalavimus.Įsitikinkite, kad izoliacijos lygis atitinka elektros sistemą ir projekto projektą.
7. Patikrinkite mechanines montavimo sąlygas.Reikėtų peržiūrėti tvirtinimo skyles, gnybtų padėtį, laisvą spintelės erdvę ir įžeminimo tvarką.

Individualiems projektams tiekėjui nustačius sistemos įtampą, pirminę srovę, antrinę srovę, tikslumo klasę, vardinę apkrovą, įrengimo aplinką ir numatytą pritaikymą, galima žymiai pagerinti modelio pasirinkimą ir techninę komunikaciją.

Dažnai užduodami klausimai

Kokia yra pagrindinė 10KV vidaus srovės transformatoriaus funkcija?

Jo pagrindinė funkcija yra paversti didelę pirminę srovę į standartizuotą apatinę antrinę srovę, skirtą vidutinės įtampos elektros sistemose matavimui, energijos stebėjimui ir relinei apsaugai.

Kokie yra antrinės srovės variantai?

LZZBJ9-10 specifikacija palaiko 1A ir 5A vardinės antrinės srovės parinktis. Atitinkama parinktis turi atitikti prijungtą matavimo arba apsaugos įrangą.

Kokį pirminės srovės diapazoną galima konfigūruoti?

Išvardytos konfigūracijos apima pirminę srovę nuo 5A iki 2500A. Tiksli konfigūracija turi būti parinkta pagal projekto elektros reikalavimus.

Ar šis KT gali būti naudojamas ir matavimui, ir apsaugai?

Taip. Gaminys palaiko skirtingus matavimo ir apsaugos tikslumo klasių derinius. Reikalinga konfigūracija turėtų būti nustatyta pagal apsaugos schemą ir matavimo reikalavimus.

Kodėl epoksidinė derva naudojama KT struktūroje?

Epoksidinė derva užtikrina elektrinę izoliaciją ir mechaninę kapsuliaciją. Visiškai uždaroje konstrukcijoje jis taip pat padeda apsaugoti vidinius komponentus ir palaiko stabilų veikimą patalpų skirstomųjų įrenginių aplinkoje.

Kur galima įrengti tokio tipo srovės transformatorių?

Įprastos taikymo sritys yra patalpų skirstomieji įrenginiai, elektros paskirstymo spintos, kompaktiškos pastotės, pramoninės elektros sistemos, energijos valdymo sistemos ir paskirstymo automatikos įranga.

Pasikalbėkite su Anqiang Power, kad gautumėte individualų sprendimą

Renkantis vidutinės įtampos srovės transformatorių, būtinas teisingas pirminės, antrinės srovės, tikslumo klasės, vardinės galios, izoliacijos lygio ir montavimo struktūros derinys. LZZBJ9-10 suteikia daugybę konfigūravimo parinkčių patalpų 10KV ir mažesnėms maitinimo sistemoms, todėl jis tinka matavimams ir apsaugai įvairiose paskirstymo aplinkose. Jei planuojate naują skirstomųjų įrenginių projektą, atnaujinate esamą skirstomąją spintą arba jums reikia CT, sukonfigūruoto pagal konkrečius elektros parametrus, sužinokite daugiau apie 10KV vidaus srovės transformatorių irsusisiekite su mumisatsižvelgdami į jūsų techninius reikalavimus, kad gautumėte tinkamą sprendimą iš Anqiang Power.
