36kV vidaus aukštos įtampos grandinės pertraukiklis

The36kV vidaus aukštos įtampos grandinės pertraukiklis(Modelis:ZN85-40.5) yra vidutinės įtampos vakuuminis jungiklis, skirtas patikimai elektros paskirstymo sistemų apsaugai ir perjungimui. Kompaktiška vertikali konstrukcija su integruotu spyruokliniu mechanizmu žymiai sumažina montavimo gylį, išlaikant puikų mechaninį stiprumą ir veikimo stabilumą.

Skirta pramoniniam elektros paskirstymui, pastotėms, elektrinėms, kasybos operacijoms ir dideliems komerciniams objektams36kV vidaus aukštos įtampos grandinės pertraukiklisužtikrina patikimą normalios apkrovos srovės, perkrovos srovės ir trumpojo jungimo gedimo srovės perjungimą. Jo techninei priežiūrai palanki konstrukcija, ilgas tarnavimo laikas ir didelis pertraukimo efektyvumas daro jį idealiu sprendimu šiuolaikinėms vidutinės įtampos skirstomųjų įrenginių sistemoms.

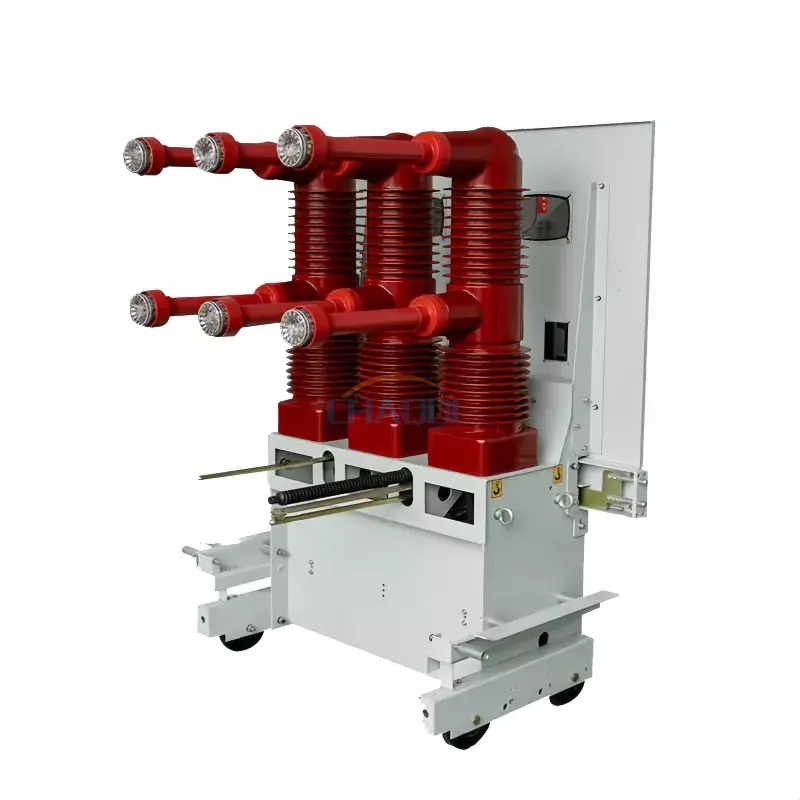

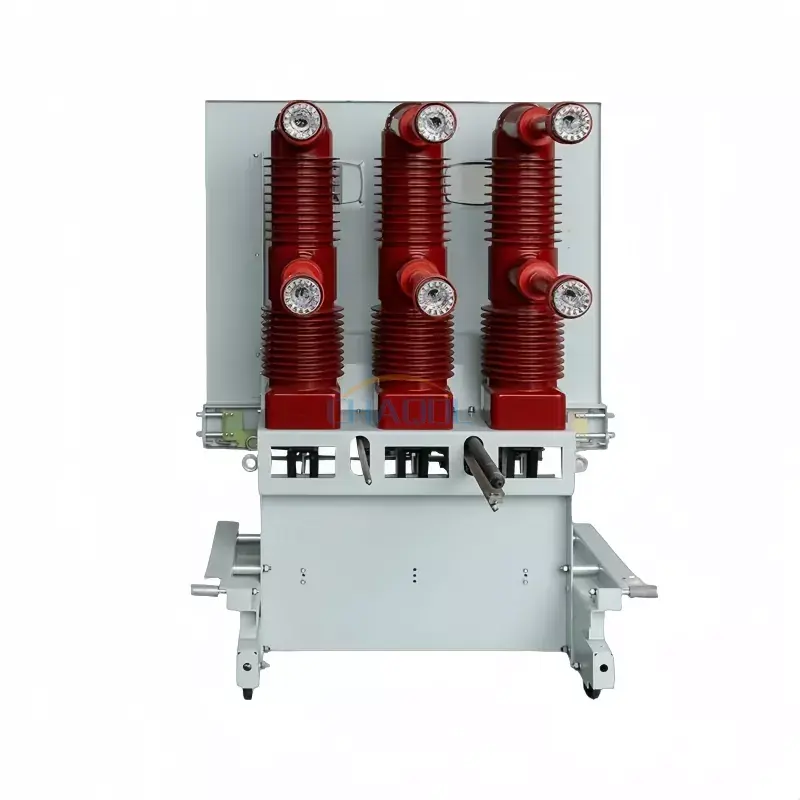

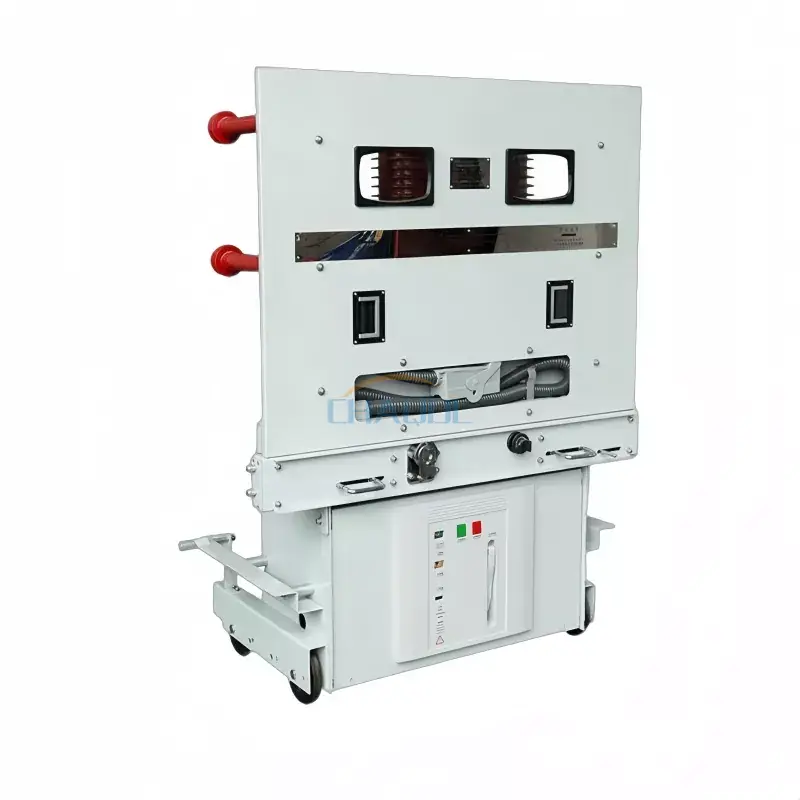

Produkto nuotraukos

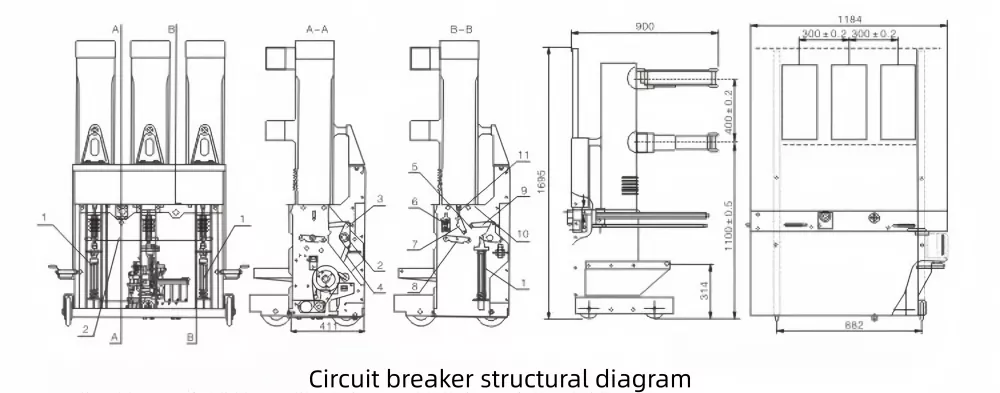

Gaminio matmenų diagrama

1. Pavasario atidarymas
2. Pagrindinis velenas
3. Vidurinio poliaus švaistiklio svirtis
4. Transmisijos strypas
5. Transmisijos jungiamoji plokštė
6. Susisiekite su Spring
7/8/9. Transmisijos jungiamosios plokštės
10. Šoninio poliaus švaistiklio svirtis
11. Strypo galo sferinis guolis

Pagrindinės savybės

• Kompaktiška vertikaliai sumontuota konstrukcija sumažina skirstomųjų įrenginių montavimo gylį.
• Didelio našumo vakuuminis pertraukiklis užtikrina greitą lanko užgesimą, puikų izoliacijos atstatymą ir patikimą trikčių nutraukimą.
• Priežiūros nereikalaujantis spyruoklinis veikimo mechanizmas palaiko iki10 000 mechaninių operacijų, sumažinant veiklos sąnaudas.
• Stabili transmisijos sistema užtikrina sklandų atidarymą ir uždarymą bei didelį veikimo patikimumą.
• Lengvas dizainas supaprastina montavimą, paleidimą ir įrangos priežiūrą.
• Tinka dažnoms perjungimo operacijoms sudėtingose ​​vidutinės įtampos sistemose.
• Suderinamas su elektrinėmis, pastotėmis, pramoniniais objektais, kasybos įmonėmis ir komunalinių paslaugų skirstymo tinklais.

Tipinės programos

The36kV vidaus aukštos įtampos grandinės pertraukiklisplačiai naudojamas vidutinės įtampos galios apsaugai ir valdymui:

• Elektros gamybos jėgainės
• Elektros pastotės
• Pramoninės gamybos įrenginiai
• Kasybos operacijos
• Naftos chemijos gamyklos
• Komercinės ir infrastruktūros elektros paskirstymo sistemos
• Vidutinės įtampos skirstomųjų įrenginių skydai

Techniniai parametrai

Privalumai

• Puiki trumpojo jungimo pertraukimo galimybė vidutinės įtampos tinklams.
• Didelis dielektrinis stiprumas ir greitas izoliacijos atsigavimas po srovės nutraukimo.
• Maži priežiūros reikalavimai dėl sandaraus vakuumo pertraukiklio ir optimizuoto spyruoklinio mechanizmo.
• Dėl kompaktiško ploto galima montuoti ribotos erdvės skirstomųjų įrenginių spintelėse.
• Ilgas mechaninis ir elektrinis tarnavimo laikas sumažina visas nuosavybės išlaidas.
• Patikimas veikimas dažno perjungimo sąlygomis.

Kodėl verta rinktis mūsų gaminius?

Mūsų36kV vidaus aukštos įtampos grandinės pertraukiklisyra gaminamas laikantis griežtų kokybės kontrolės procedūrų, naudojant aukščiausios kokybės vakuuminius pertraukiklius ir tikslius mechaninius komponentus. Kiekvienam įrenginiui prieš išsiunčiant atliekami išsamūs gamyklos bandymai, siekiant užtikrinti stabilų elektrinį veikimą ir ilgalaikį veikimo patikimumą.

Galimos originalios įrangos gamintojų ir pritaikytos konfigūracijos, įskaitant skirtingas vardines sroves, darbinę įtampą, montavimo matmenis, pagalbinius kontaktus ir skirstomųjų įrenginių derinimo sprendimus, kad būtų patenkinti įvairūs projektų reikalavimai visame pasaulyje.

DUK

1. Kam naudojamas 36 kV vidaus aukštos įtampos grandinės pertraukiklis?

Jis skirtas apsaugoti ir valdyti vidutinės įtampos elektros sistemas, perjungiant normalią apkrovos srovę, perkrovos srovę ir trumpojo jungimo gedimo srovę. Jis plačiai naudojamas pastotėse, elektrinėse, pramonės objektuose, kasybos operacijose ir vidutinės įtampos skirstomuosiuose įrenginiuose.

2. Kokie yra pagrindiniai vakuuminio jungiklio privalumai?

Vakuuminiai grandinės pertraukikliai užtikrina greitą lanko užgesimą, puikų izoliacijos atstatymą, ilgą mechaninį tarnavimo laiką, mažus priežiūros reikalavimus, kompaktiškus matmenis ir didelį veikimo patikimumą. Jie yra nekenksmingi aplinkai, nes jiems nereikia izoliacinės alyvos ar SF6 dujų.

3. Kokios įtampos ir srovės vertės galimos?

Šis modelis palaiko vardinę įtampą36kV ir 40,5kV, su vardinės srovės parinktimis1250A, 1600A ir 2000A. Galimi skirtingi pertraukimo pajėgumai, kad atitiktų įvairius energijos paskirstymo reikalavimus.

4. Kur galima įrengti 36 kV vidaus aukštos įtampos grandinės pertraukiklį?

Tinka vidaus vidutinės įtampos skirstomiesiems įrenginiams, įrengtiems pastotėse, pramonės įmonėse, komunalinėse elektros sistemose, komerciniuose pastatuose, atsinaujinančios energijos projektuose ir kasybos objektuose.

5. Ar galima pritaikyti grandinės pertraukiklį?

Taip. Galimi OEM ir pritaikyti sprendimai, įskaitant vardinę srovę, darbinę įtampą, pagalbinius kontaktus, montavimo matmenis, valdymo priedus ir skirstomųjų įrenginių suderinamumą pagal projekto specifikacijas.

6. Kiek trunka mechaninis tarnavimo laikas?

Grandinės pertraukiklis užtikrina mechaninį tarnavimo laiką iki10 000 veikimo ciklų, užtikrinant patikimą ilgalaikį veikimą ir sumažinant priežiūros ir keitimo išlaidas.

7. Ar gaminys atitinka tarptautinius standartus?

Grandinės pertraukiklis pagamintas ir išbandytas pagal taikomus IEC standartus, skirtus vidutinės įtampos vakuuminiams jungikliams. Papildomi sertifikatai ir pritaikyti techniniai reikalavimai gali būti pateikti pagal kliento ar projekto specifikacijas.

8. Ar šis grandinės pertraukiklis gali būti integruotas į esamas skirstomųjų įrenginių sistemas?

Taip. Jis skirtas lengvai integruoti į įvairius vidutinės įtampos skirstomųjų įrenginių skydelius. Mūsų inžinierių komanda taip pat gali suteikti pritaikytus montavimo matmenis ir techninę pagalbą modernizavimo ar naujų montavimo projektų metu.
