40,5KV pastotės grandinės pertraukiklis su srovės transformatoriumi

ZW7-40.5 40.5KV pastotės grandinės pertraukiklis su srovės transformatoriumi yra aukštos įtampos lauko vakuuminis grandinės pertraukiklis, skirtas pastotėms, elektrinėms, pramonės objektams ir miesto ar kaimo paskirstymo tinklams. Jis sujungia didelio našumo vakuuminį pertraukiklį su integruotais srovės transformatoriais, kad užtikrintų patikimas vidutinės ir aukštos įtampos elektros sistemų perjungimo, apsaugos, matavimo ir valdymo funkcijas.

Grandinės pertraukiklis turi viršutinį porcelianinį izoliatorių, kuriame yra vakuuminis pertraukiklis, ir apatinį porcelianinį atraminį izoliatorių, užtikrinantį puikų mechaninį stiprumą ir izoliacijos charakteristikas. Išoriniai srovės transformatoriai leidžia tiksliai stebėti srovę ir koordinuoti apsaugą, tuo pačiu supaprastinant montavimo ir priežiūros operacijas.

Sukurtas ilgalaikiam naudojimui lauke, šis 40,5 KV vakuuminis grandinės pertraukiklis pasižymi puikiomis sandarinimo savybėmis, dideliu atsparumu senėjimui, puikiu dielektriniu stiprumu ir puikiu prisitaikymu prie aplinkos. Jo vakuuminio pertraukimo technologija pašalina gaisro ir sprogimo riziką, kartu užtikrindama ilgą elektrinį ir mechaninį tarnavimo laiką.

Galimos 33KV, 35KV ir 40,5KV įtampos nominalios ZW7 serijos, plačiai naudojamos apkrovos srovės perjungimui, apsaugai nuo perkrovos, trumpojo jungimo nutraukimui ir sistemos izoliavimui perdavimo ir paskirstymo tinkluose.

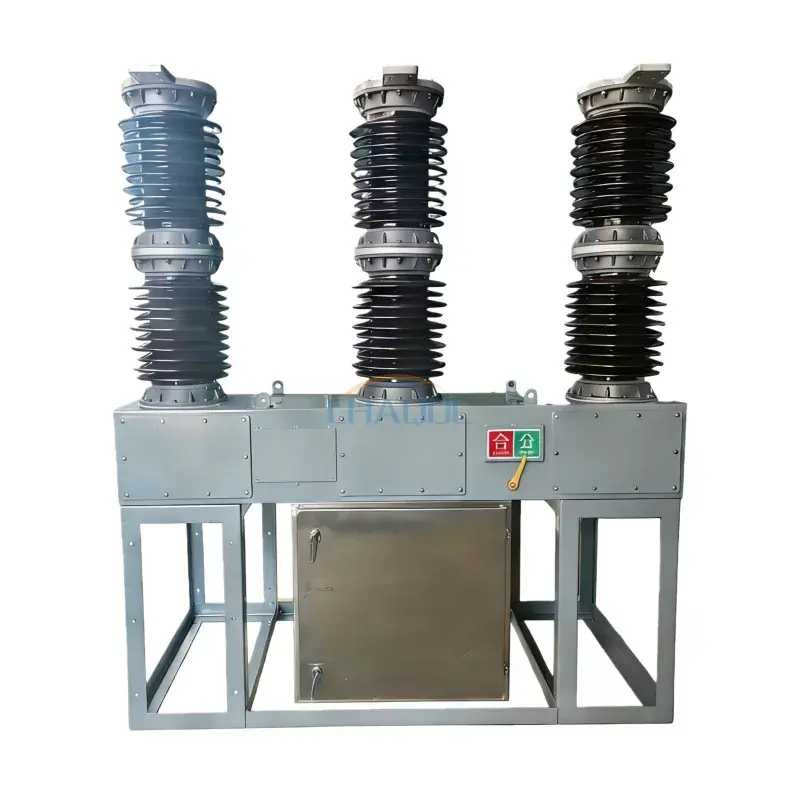

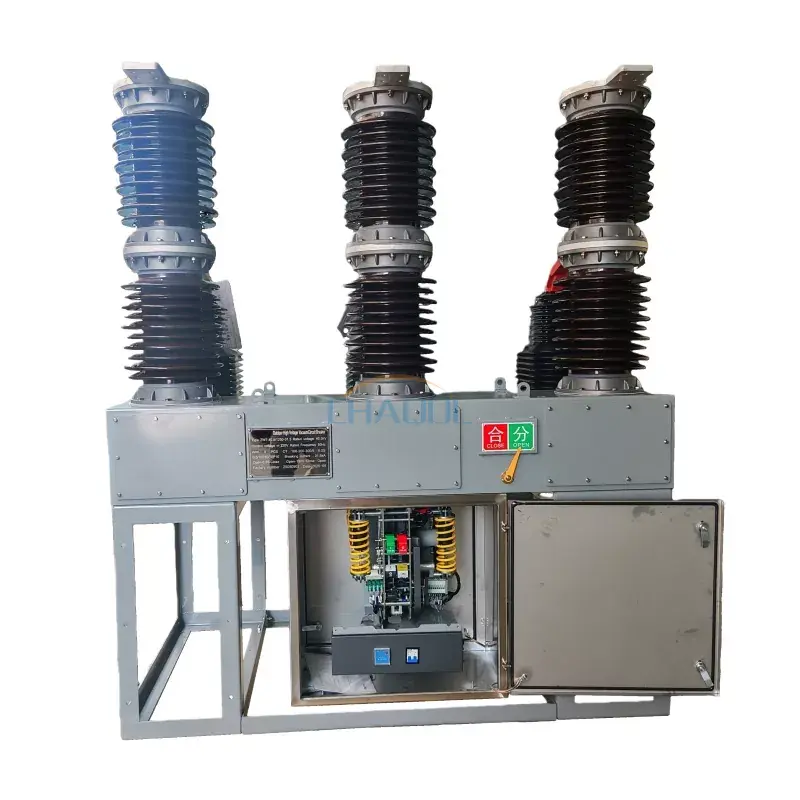

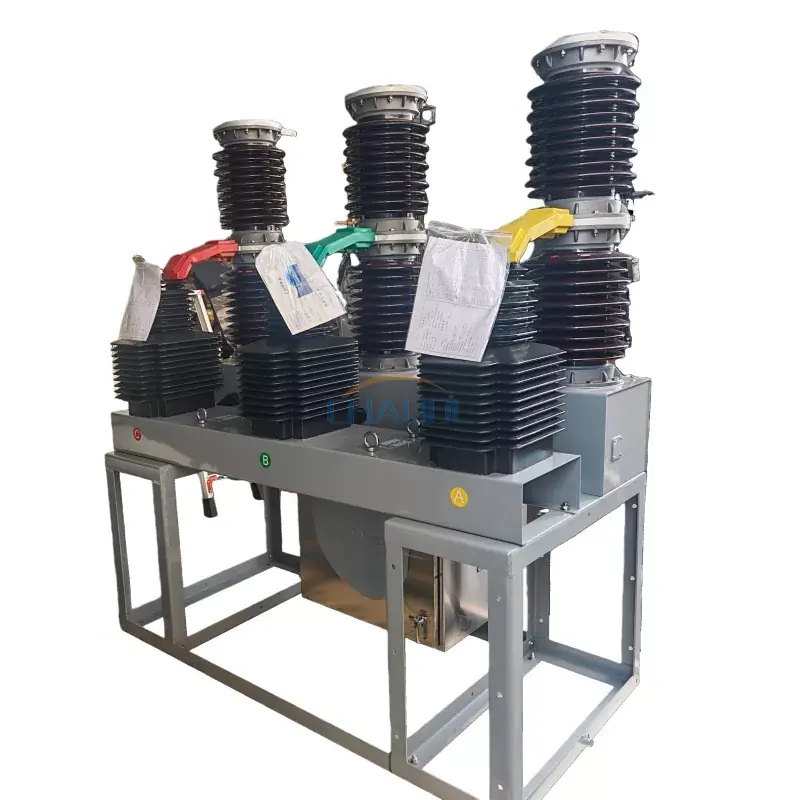

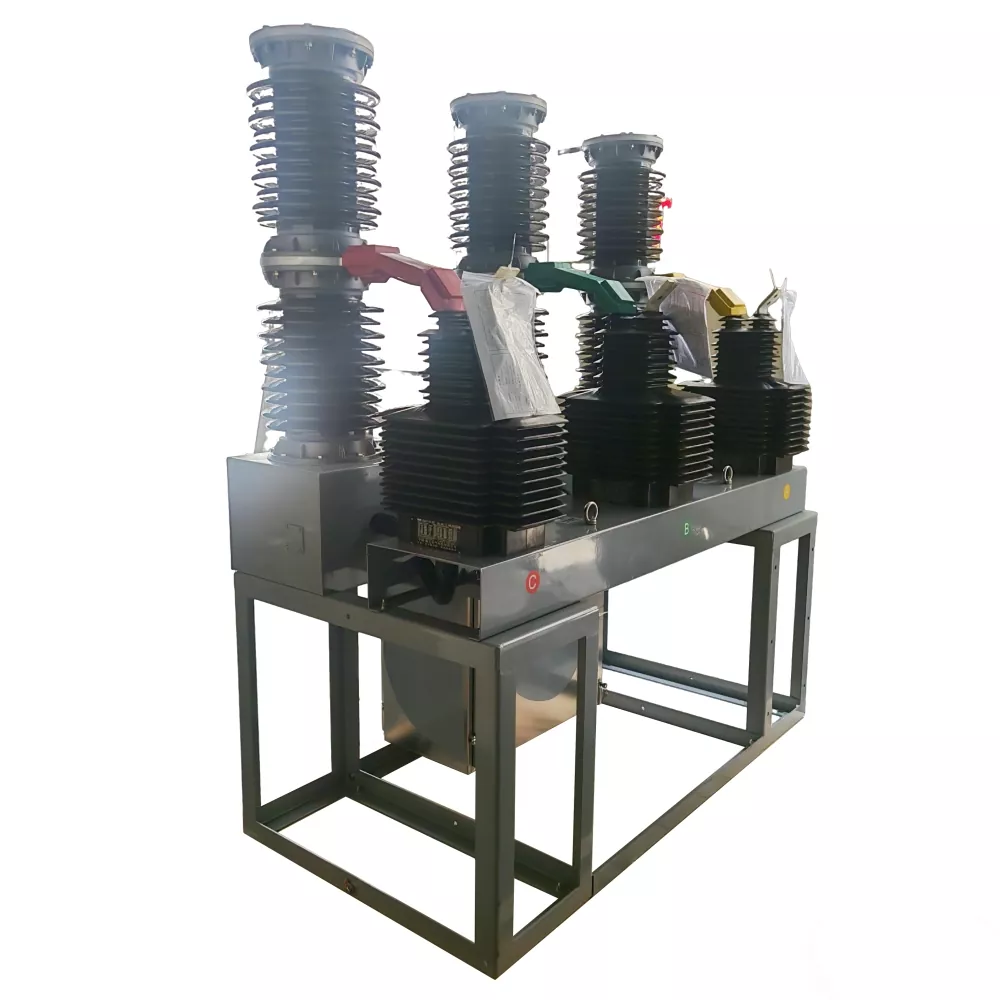

Produkto išvaizdos diagrama

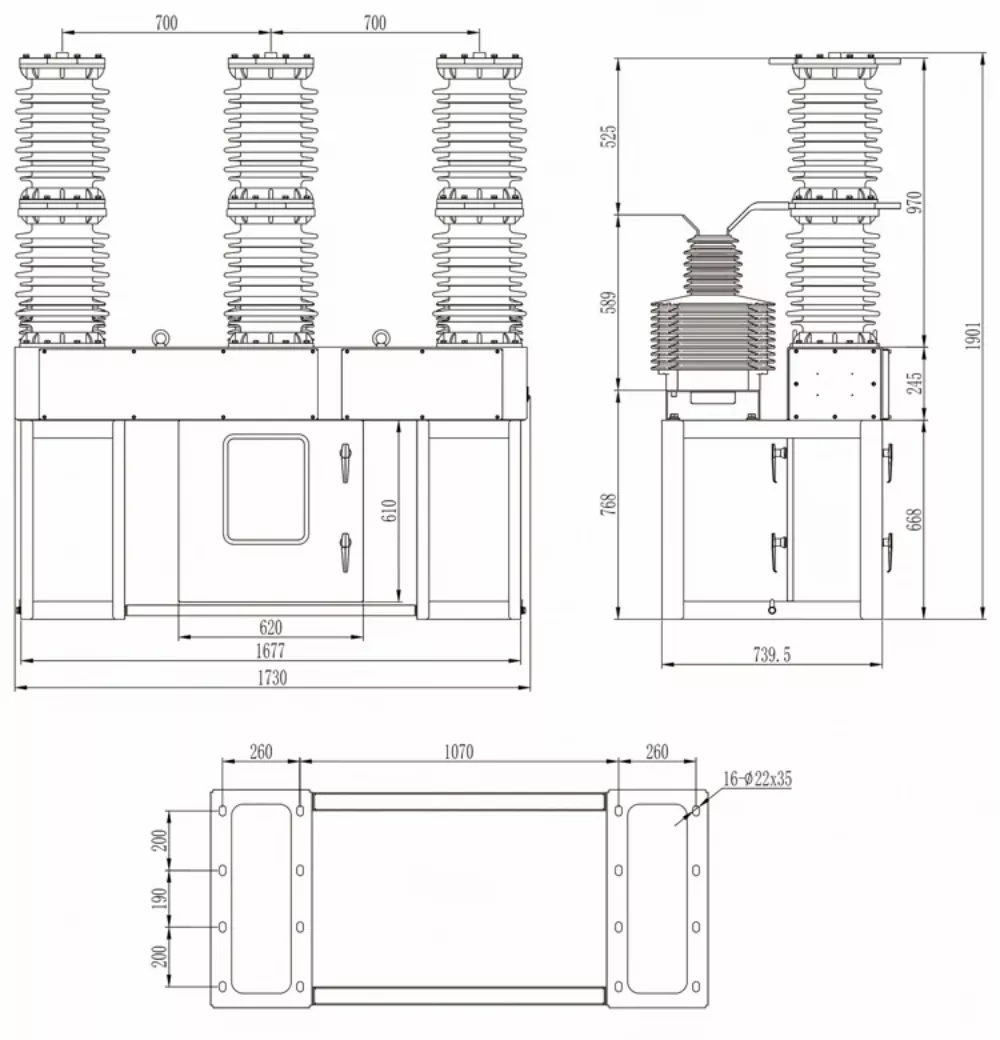

Matmenų brėžinys

Techniniai parametrai

Produkto savybės

• Pažangi vakuumo pertraukimo technologija užtikrina patikimą lanko užgesinimą ir gedimų izoliavimą.
• Integruoti srovės transformatoriai užtikrina tikslias matavimo, stebėjimo ir apsaugos funkcijas.
• Tinka 33KV, 35KV ir 40,5KV vidutinės ir aukštos įtampos paskirstymo sistemoms.
• Didelio stiprumo porcelianiniai izoliatoriai pasižymi puikiomis izoliacinėmis savybėmis ir mechaniniu stabilumu.
• Sandari vakuuminio pertraukiklio konstrukcija užtikrina ilgą tarnavimo laiką ir minimalius priežiūros reikalavimus.
• Puikus atsparumas senėjimui, drėgmei, taršai ir atšiaurioms lauko sąlygoms.
• Palaiko tiek rankinį, tiek motorinį valdymą, kad būtų galima lanksčiai integruoti sistemą.
• Nepriklausoma srovės transformatoriaus konstrukcija supaprastina patikrinimą, kalibravimą, keitimą ir priežiūrą.
• Didelė trumpojo jungimo pertraukimo galia iki 31,5KA užtikrina patikimą elektros sistemos apsaugą.
• Nėra alyvos, nėra sprogimo pavojaus ir aplinkai nekenksmingas veikimas.

Programos

40,5KV pastotės grandinės pertraukiklis su srovės transformatoriumi yra plačiai naudojamas vidutinės ir aukštos įtampos maitinimo sistemose, kurioms reikia patikimų perjungimo, apsaugos ir valdymo funkcijų.

• Elektros pastotės
• Elektros perdavimo ir skirstymo tinklai
• Komunalinių tinklų projektai
• Hidroelektrinės
• Šiluminės elektrinės
• Vėjo energijos gamybos sistemos
• Saulės energijos projektai
• Kasybos ir metalurgijos įrenginiai
• Pramoninės gamybos įmonės
• Geležinkelio ir transporto elektros energijos tiekimo sistemos
• Miesto ir kaimo elektros skirstomieji tinklai

Techniniai privalumai

Palyginti su tradiciniais alyvos grandinės pertraukikliais ir SF6 grandinės pertraukikliais, lauko vakuuminis grandinės pertraukiklis ZW7-40.5 pasižymi puikiu veikimo patikimumu, mažesniais priežiūros reikalavimais ir ilgesniu tarnavimo laiku. Vakuuminis pertraukiklis veiksmingai gesina lankus sandarioje vakuuminėje kameroje, sumažindamas kontaktų eroziją ir pagerindamas perjungimo efektyvumą.

Integruoto srovės transformatoriaus konstrukcija palaiko tikslią relinę apsaugą, gedimų stebėjimą, srovės matavimą ir sistemos automatizavimą, todėl tai yra idealus sprendimas šiuolaikinėms išmaniojo tinklo ir elektros paskirstymo programoms.

40,5KV vakuuminis grandinės pertraukiklis, pasižymintis puikiu dielektriniu stiprumu, dideliu mechaniniu patvarumu ir stabiliu veikimu sudėtingomis aplinkos sąlygomis, yra geriausias pasirinkimas komunalinių paslaugų įmonėms, EPC rangovams ir elektros infrastruktūros projektams visame pasaulyje.

Dažnai užduodami klausimai

Kam naudojamas 40,5KV vakuuminis grandinės pertraukiklis?

40,5KV vakuuminis jungiklis naudojamas vidutinės ir aukštos įtampos elektros sistemoms apsaugoti ir valdyti, nutraukiant apkrovos sroves, perkrovos sroves ir trumpojo jungimo gedimų sroves pastotėse ir elektros skirstomuosiuose tinkluose.

Kodėl srovės transformatorius integruotas su grandinės pertraukikliu?

Integruotas srovės transformatorius užtikrina tikslų srovės matavimą, apsaugos relės įvestį, gedimų stebėjimą ir automatikos valdymo funkcijas, pagerindamas bendrą sistemos saugą ir veikimo efektyvumą.

Kokie yra vakuuminių grandinės pertraukiklių pranašumai?

Vakuuminiai grandinės pertraukikliai užtikrina greitą lanko užgesimą, ilgą tarnavimo laiką, mažus priežiūros reikalavimus, didelį patikimumą, ekologiškumą ir puikias elektrines charakteristikas, palyginti su įprastomis technologijomis.

Ar ZW7-40.5 automatinį jungiklį galima montuoti lauke?

Taip. Lauko vakuuminis grandinės pertraukiklis ZW7-40.5 yra specialiai sukurtas montuoti lauke ir gali atlaikyti įvairias aplinkos sąlygas, įskaitant temperatūros svyravimus, drėgmę ir taršą.

Kuriose pramonės šakose dažniausiai naudojami 40,5 KV pastočių grandinės pertraukikliai?

Šie automatiniai jungikliai plačiai naudojami komunalinėse įmonėse, pastotėse, elektros energijos gamybos įmonėse, atsinaujinančios energijos projektuose, kasybos operacijose, pramonės objektuose, transporto infrastruktūroje ir didelės apimties elektros paskirstymo sistemose.
