Kaip profesionalus elektros įrangos gamintojas,Anqiang galiasuteikia patikimąNulinės sekos srovės transformatoriusskirtas aptikti liekamąją srovę ir palaikyti apsaugą nuo įžeminimo elektros paskirstymo sistemose. Dėl padalintos šerdies struktūros, stabilaus magnetinio veikimo ir patogaus montavimo jis tinkamas apsaugos ir stebėjimo programoms, kuriose būtinas greitas gedimų aptikimas ir patikimas veikimas.
Nulinės sekos srovės transformatorius yra specializuotas srovės transformatorius, naudojamas aptikti liekamąją arba nulinės sekos srovę, atsiradusią dėl srovės disbalanso ir įžeminimo gedimų. Skirtingai nuo įprastų srovės transformatorių, kurie pirmiausia matuoja atskirų fazių sroves, šis prietaisas stebi kombinuotą srovę, praeinančią per transformatoriaus šerdį. Įprastomis darbo sąlygomis stebimų srovių vektorinė suma yra artima nuliui. Įvykus įžeminimui arba nuotėkio keliui, balansas pasikeičia ir aptinkama likutinė srovė. Tada šis signalas gali būti perduotas į apsauginę relę, kad būtų pradėtas atitinkamas apsauginis veiksmas.
Pramoniniams skirstomiesiems tinklams, pastotėms, skirstomiesiems įrenginiams ir modernizavimo projektams parenkant tinkamą transformatorių reikia atkreipti dėmesį į šerdies konstrukciją, angos dydį, izoliaciją, montavimo būdą, tikslumą, relių suderinamumą ir aplinkos sąlygas. Tinkamai parinktas nulinės sekos srovės transformatorius gali pagerinti gedimų stebėjimą ir padėti apsaugos sistemoms reaguoti efektyviau.
Kas yra nulinės sekos srovės transformatorius?
Kaip veikia nulinės sekos srovės transformatorius?
Kokios yra pagrindinės šiuolaikinio nulinės sekos srovės transformatoriaus savybės?
Kur naudojamas nulinės sekos srovės transformatorius?
Kaip pasirinkti tinkamą transformatorių?
Į ką reikėtų atsižvelgti montuojant?
Gaminio specifikacijos ir pasirinkimo nuoroda
Nulinės sekos srovės transformatorius, dažnai vadinamas šerdies balanso srovės transformatoriumi arba liekamosios srovės transformatoriumi, yra skirtas aptikti srovės disbalansą elektros grandinėje. Pagrindinis jo taikymas yra likutinės srovės, susijusios su įžeminimo gedimais, izoliacijos problemomis ar nuotėkio keliais, nustatymas.
Veikimo koncepcija skiriasi nuo įprasto fazinio srovės transformatoriaus. Užuot matuojant tik vieną laidininką, apsaugotai grandinei priklausantys laidininkai praeina per magnetinę šerdį. Kai srovės, tekančios per laidininkus, yra subalansuotos, jų magnetinis poveikis iš esmės panaikina vienas kitą. Kai dėl gedimo srovė teka nenumatytu keliu, šerdyje susidaro liekamasis magnetinis laukas, o antrinė apvija sukuria atitinkamą signalą.
Šis veikimo principas leidžia transformatoriui veikti kartu su apsauginėmis relėmis ir kita stebėjimo įranga. Todėl elektros inžinieriams ir sistemų integratoriams prietaisas yra svarbus jutimo komponentas bendroje apsaugos nuo įžeminimo schemoje.
Darbo principas yra glaudžiai susijęs su dabartiniu Kirchhoff įstatymu. Subalansuotoje trifazėje grandinėje fazių srovių vektorinė suma teoriškai yra lygi nuliui:
Ia + Ib + Ic = 0
Todėl šerdies viduje sukuriamas magnetinis srautas yra sumažintas, o antrinė išvestis išlieka labai maža.
Įvykus įžeminimo gedimui, dalis srovės išeina iš numatytos grandinės nenumatytu keliu. Todėl dabartinė pusiausvyra sutrikusi:
Ia + Ib + Ic ≠ 0
Susidariusi liekamoji srovė sukuria magnetinį srautą šerdyje. Tada antrinė apvija generuoja elektrinį signalą, kurį gali aptikti apsauginė relė.
Įprastą apsaugos seką galima apibendrinti taip:
Šis procesas leidžia apsaugos sistemai nustatyti nenormalią likutinę srovę, nepasikliaujant vien atskirų fazių srovės transformatorių matavimais.

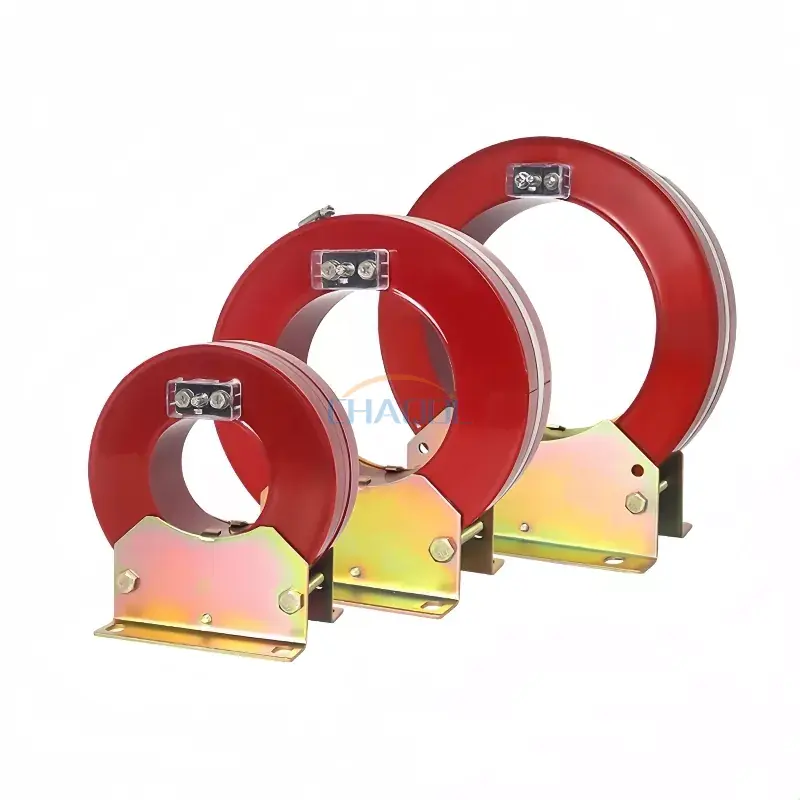

Pramoniniuose elektros įrenginiuose mechaninė konstrukcija ir elektromagnetinės savybės yra vienodai svarbios. Anqiang Power LXK serijoje naudojama padalinta šerdies konstrukcija su vakuuminiu epoksidinės dervos liejimu, todėl transformatorių galima montuoti aplink esamus pirminius kabelius, jo nereikia nuimti. Tai gali būti ypač vertinga atliekant modernizavimo ir priežiūros projektus, kai pirmenybė teikiama prastovų mažinimui.
Vertinant šio tipo transformatorius, reikia atsižvelgti į keletą charakteristikų:
Dėl šių charakteristikų padalytų branduolių konstrukcijos yra ypač praktiškos, kai atnaujinama esama elektros infrastruktūra be didelių pirminės grandinės modifikacijų.
Nulinės sekos srovės transformatorius gali būti integruotas į daugybę energijos paskirstymo ir apsaugos sistemų. Pagrindinis jo uždavinys – teikti liekamosios srovės informaciją apsaugos arba stebėjimo įrangai.
Įprastos programos apima:
Pavyzdžiui, skirstomojoje spintoje transformatorius gali stebėti laidininkus, tiekiančius pasroviui grandinę. Jei dėl izoliacijos pablogėjimo srovė teka į žemę, susidariusią likutinę srovę galima aptikti ir perduoti į apsauginę relę. Tada relė gali nustatyti, ar išmatuota sąlyga reikalauja grandinės pertraukimo.
Šis metodas yra vertingas, nes ankstyvas neįprastų srovės sąlygų nustatymas gali padėti sumažinti įrangos sugadinimo, pailgėjusių prastovų ir elektros saugos incidentų riziką.
Nulinės sekos srovės transformatoriaus pasirinkimas neturėtų būti pagrįstas vien tik diafragmos dydžiu. Inžinieriai turėtų kartu įvertinti elektros sistemą, montavimo aplinką, apsauginę relę ir mechaninį išdėstymą.
| Atrankos faktorius | Ką apsvarstyti | Kodėl tai svarbu |
|---|---|---|
| Pagrindinė diafragma | Suderinkite vidinį skersmenį su kabelio arba laidininko išdėstymu | Užtikrina praktišką montavimą ir pakankamą tarpą |
| Sistemos įtampa | Patvirtinkite suderinamumą su elektros sistema | Palaiko tinkamą izoliaciją ir saugų veikimą |
| Liekamoji srovė | Nustatykite numatomą aptikimo diapazoną | Padeda užtikrinti tinkamą apsaugos jautrumą |
| Relės suderinamumas | Patikrinkite antrinio išėjimo ir relės reikalavimus | Užtikrina, kad apsaugos sistema galėtų teisingai interpretuoti signalą |
| Diegimo būdas | Apsvarstykite vientiso ar padalinto branduolio konstrukciją | Padalytų branduolių modeliai yra naudingi modernizuojant |
| Aplinkos sąlygos | Temperatūra, taršos lygis, drėgmė ir įrengimo vieta | Palaiko patikimą ilgalaikį veikimą |
Modifikuojant, padalytų gyslų transformatorius gali suteikti reikšmingą praktinį pranašumą, nes specialistai paprastai gali jį sumontuoti aplink esamą kabelių išdėstymą, o ne visiškai išardyti pirminę grandinę.
Norint patikimai išmatuoti liekamosios srovės, būtina tinkamai sumontuoti. Laidininkas, nutiestas per transformatoriaus angą, turi atitikti apsaugos konstrukciją, kad transformatorius išmatuotų visą saugomos grandinės srovės santykį.
Prieš montuodami inžinieriai turėtų patikrinti:
Nurodytos LXK serijos normalios eksploatavimo sąlygos apima įrengimą patalpoje, aplinkos temperatūros diapazoną nuo -5 °C iki 40 °C ir nerūdijančią, mažai taršią aplinką. Prieš montuodami, inžinieriai visada turi patvirtinti faktines projekto sąlygas pagal pasirinkto gaminio techninius dokumentus.
Anqiang galia LXK serijoje yra daug diafragmos parinkčių, kad būtų galima pritaikyti skirtingus pirminius kabelius. Galimi matmenys svyruoja nuo maždaug 80 mm iki 300 mm, todėl inžinieriai gali lanksčiai integruoti transformatorių į esamą paskirstymo įrangą.
| Modelis | Diafragma D | E matmuo | L dydis | Matmenys L1 |
|---|---|---|---|---|
| LXK-80 | Φ80 | 58 mm | 130 mm | 123 mm |
| LXK-100 | Φ100 | 58 mm | 130 mm | 122 mm |
| LXK-120 | Φ120 | 57 mm | 130 mm | 120 mm |
| LXK-150 | Φ150 | 58 mm | 190 mm | 123 mm |
| LXK-180 | Φ180 | 58 mm | 190 mm | 125 mm |
| LXK-200 | Φ200 | 60 mm | 280 mm | 129 mm |
| LXK-240 | Φ240 | 80 mm | 280 mm | 167 mm |
| LXK-260 | Φ260 | 55 mm | 280 mm | 120 mm |
| LXK-300 | 300 Φ | 80 mm | 280 mm | 170 mm |
Norėdami gauti išsamios informacijos apie gaminį, inžinieriai gali peržiūrėtiNulinės sekos srovės transformatorius produkto puslapisir palyginkite galimus diafragmos dydžius su fiziniais įrenginio reikalavimais.
Jo pagrindinis tikslas yra aptikti liekamąją arba nulinės sekos srovę, susijusią su įžeminimo gedimais ir srovės nuotėkiu. Išėjimas gali būti prijungtas prie apsauginės relės stebėjimui ir gedimų izoliavimui.
Taip. Padalytų gyslų konstrukcija yra ypač naudinga modernizuojant ir prižiūrint, nes transformatorių galima sumontuoti aplink esamą kabelį, neatjungiant pirminio laido.
Įprastas srovės transformatorius paprastai matuoja srovę atskirame laidininke, o nulinės sekos transformatorius aptinka likutinę srovę, atsirandančią dėl laidų, einančių per jo šerdį, vektorinio ryšio.
Įprastos taikymo sritys yra paskirstymo spintos, pastotės, pagrindiniai žiediniai blokai, transformatorių apsaugos sistemos, skirstomieji įrenginiai ir grandinės pertraukiklių apsaugos plokštės.
Svarbūs veiksniai yra šerdies apertūra, elektros sistemos reikalavimai, numatoma likutinė srovė, antrinė išvestis, relės suderinamumas, izoliacijos reikalavimai, montavimo būdas ir aplinkos sąlygos.
Nulinės sekos srovės transformatorius yra svarbus šiuolaikinių įžeminimo gedimų aptikimo ir elektros apsaugos sistemų jutiklis. Stebėdamas likutinę srovę, susidariusią sutrikus normaliam srovės balansui, jis apsauginėms relėms suteikia vertingos informacijos, leidžiančios nustatyti nenormalias veikimo sąlygas. Padalytų branduolių konstrukcija dar labiau pagerina montavimo lankstumą, ypač modernizavimo ir priežiūros projektuose.
Projektams, kuriems reikalingas patikimas liekamosios srovės aptikimas, „Anqiang Power“ siūlo LXK serijos sprendimus su kelių dydžių apertūra, epoksidinės dervos liejimu vakuume, šalto valcavimo silicio plieno šerdimis ir bedeguonies varinėmis apvijomis. Jei renkatės tinkamą transformatorių skirstomajam tinklui, skirstomųjų įrenginių agregatui ar apsaugos sistemai,susisiekite su mumisaptarti savo techninius reikalavimus ir rasti tinkamą nulinės sekos srovės transformatoriaus sprendimą jūsų programai.
