Skirtumas tarp grandinės pertraukiklių ir atjungiklių

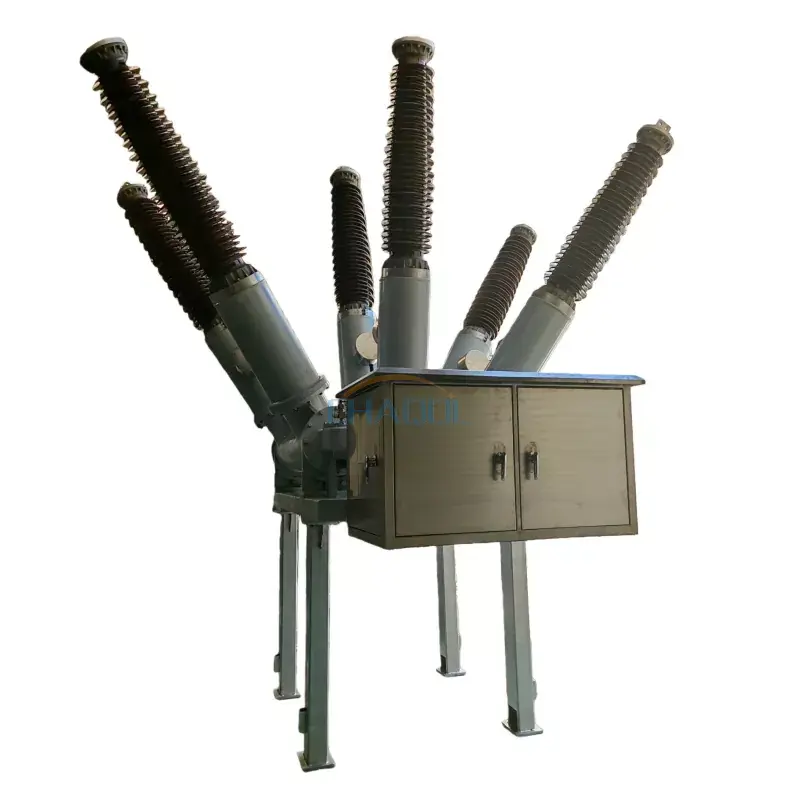

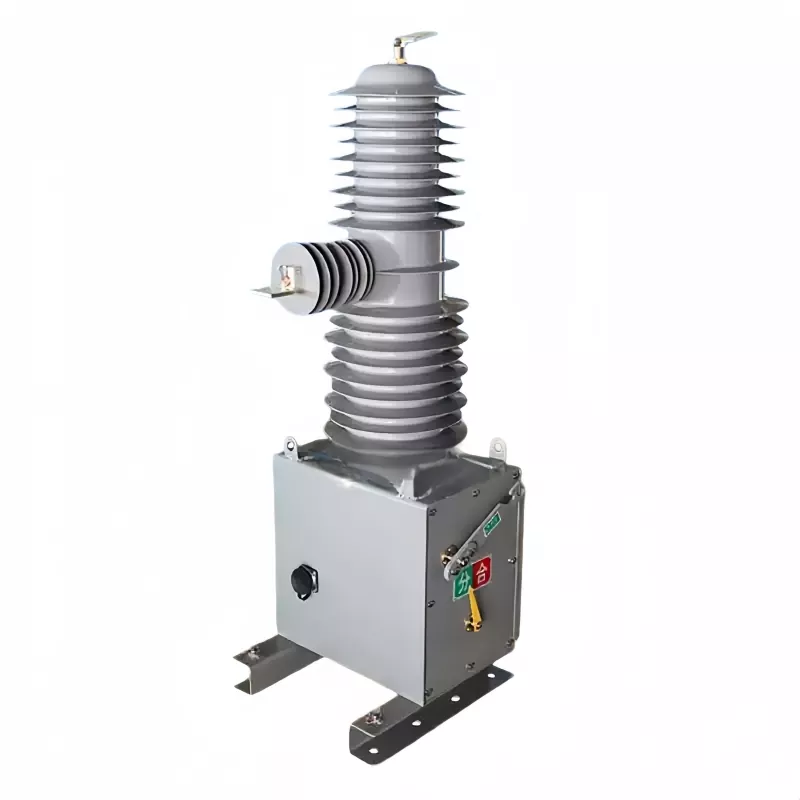

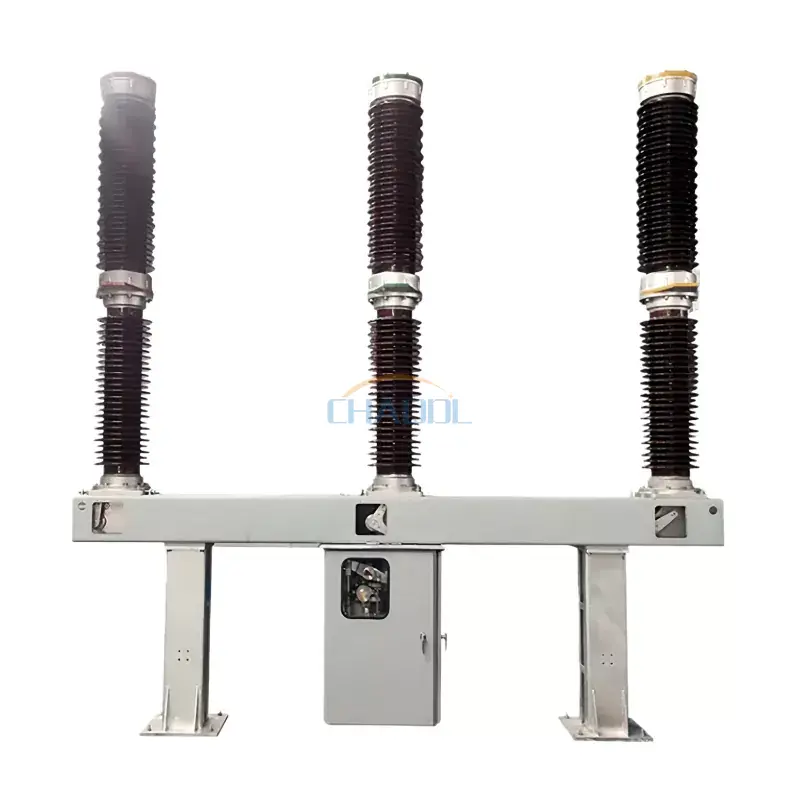

Circuit breakersir skyrikliai gali nutraukti grandines. Priklausomai nuo polių skaičiaus, jie gali veikti vienfazėse arba trifazėse grandinėse. Grandinės pertraukiklio funkcija yra apsaugoti grandinę ir įrangą. Paprastai jis turi automatinio išjungimo funkciją ir gali būti valdomas su apkrova. Nors atjungiklis naudojamas tik grandinei nutraukti. Paprastai jis automatiškai nenutraukia grandinės ir negali būti naudojamas su apkrova. Šiame straipsnyje, derinant grandinės pertraukiklių ir atjungiklių funkcijas ir klasifikaciją, išsamiai pristatomi jų skirtumai.

Žemos įtampos grandinės pertraukiklis

1. Grandinės pertraukiklio funkcija

Apsauga nuo perkrovos: kai srovė grandinėje tam tikrą laiką viršija vardinę srovę, grandinės pertraukiklis automatiškai išjungs grandinę. Pavyzdžiui, jei lizdas yra prijungtas prie per daug galingų elektros prietaisų ir perkraunama srovė, grandinės pertraukiklis suveikia, kad nebūtų pažeista grandinė dėl perkaitimo ir net nekiltų gaisras.

2. Apsauga nuo trumpojo jungimo: jei grandinėje įvyksta trumpasis jungimas, o tai reiškia, kad srovė staiga tampa itin didelė, grandinės pertraukiklis gali greitai nutraukti grandinę. Taip išvengiama, kad dėl trumpojo jungimo generuojama didžiulė srovė katastrofiškai nepažeis laidų, elektros įrangos ir pan.

3. Apsauga nuo žemos įtampos (yra kai kuriuose grandinės pertraukikliuose): kai tinklo įtampa tam tikru mastu nukrenta žemiau normalios darbinės įtampos, grandinės pertraukiklis gali automatiškai nutraukti grandinę, kad apsaugotų elektros įrangą nuo sugadinimo dėl žemos įtampos. Kai tinklo įtampa grįžta į normalią, kai kuriuos grandinės pertraukiklius reikia iš naujo nustatyti rankiniu būdu, kad juos būtų galima vėl įjungti, o kiti gali automatiškai užsidaryti.

Žemos įtampos grandinės pertraukiklis

II. Grandinės pertraukiklių funkcijos

Atskyrimo maitinimas: Pagrindinė atskyrimo jungiklio funkcija yra patikimai izoliuoti elektros įrangą, kuriai reikalinga techninė priežiūra, nuo maitinimo šaltinio, užtikrinančio techninės priežiūros personalo saugumą. Pavyzdžiui, atliekant tam tikros linijos elektros įrenginių techninę priežiūrą pastotėje, veikiant atskyrimo jungikliui, tarp įrangos ir maitinimo šaltinio gali susidaryti aiškus lūžio taškas, neleidžiantis staigaus elektros tiekimo pakenkti aptarnaujančiam personalui.

2. Komutavimo veikimas: Dviguboje šynoje ar kitoje laidų sistemoje atskyrimo jungiklis naudojamas grandinės prijungimo režimui pakeisti, leidžiantį įrangą ar linijas perjungti iš vienos šynų komplekto į kitą, taip užtikrinant lankstų elektros energijos sistemos darbo režimo reguliavimą. Tačiau perjungimo operacijos metu izoliacinis jungiklis dažniausiai naudojamas kartu su tokiais įrenginiais kaip grandinės pertraukikliai.

3. Veikiančios mažos srovės grandinės: Atskyrimo jungikliu galima atidaryti ir uždaryti nesugedusius įtampos transformatorius ir žaibo iškroviklius, šynas, įrangos, tiesiogiai prijungtos prie šynų, talpinę srovę, taip pat transformatoriaus nuliniame taške esantį įžeminimo peilio jungiklį ir kt., kurios visos yra mažos srovės grandinės.

Elektrinis žemos įtampos grandinės pertraukiklis

III. Grandinės pertraukikliai klasifikuojami pagal išjungimo metodą

Terminis grandinės pertraukiklis: Jame daugiausia naudojamas principas, kad bimetalinė juostelė kaitinama sulinksta. Kai srovė yra perkrauta, bimetalinė juostelė sulinksta dėl srovės generuojamos šilumos, todėl suveikia išjungimo mechanizmas, kuris nutraukia grandinę. Šio grandinės pertraukiklio veikimo laikas yra susijęs su perkrovos srovės dydžiu; kuo didesnė perkrovos srovė, tuo trumpesnis veikimo laikas.

2. Elektromagnetinis grandinės pertraukiklis: pagrįstas elektromagnetinės indukcijos principu. Kai grandinėje įvyksta trumpasis jungimas, staiga didelė srovė sukuria galingą elektromagnetinę jėgą, todėl suveikia išjungimo mechanizmas ir greitai nutraukiama grandinė. Jis ypač jautrus trumpojo jungimo srovėms.

3. Elektroninis grandinės pertraukiklis: aptinka srovės stiprumą ir pokyčius per elektroninius komponentus. Jis gali tiksliau įgyvendinti apsaugos funkcijas, tokias kaip perkrova ir trumpasis jungimas, o kai kurie elektroniniai grandinės pertraukikliai taip pat turi nuotolinio valdymo ir ryšio funkcijas, todėl tai yra gana pažangus grandinės pertraukiklio tipas.

Žemos įtampos atjungimo jungiklis

IV. Atjungimo jungiklių klasifikavimas pagal įrengimo vietą

Patalpų atjungimo jungiklis: dažniausiai montuojamas paskirstymo patalpoje ar kitose pastatų patalpose, naudojamas patalpų elektros įrangos izoliavimui. Jo struktūra yra gana kompaktiška, o tūris mažas, nes patalpų aplinkos sąlygos yra gana stabilios.

2. Lauko atjungimo jungikliai: įrengti lauko pastotėse, perdavimo linijose ir kitose vietose, jie turi atlaikyti įvairias sudėtingas oro sąlygas. Jų konstrukcija yra gana tvirta ir pasižymi puikiomis vandeniui, vėjui ir korozijai atspariomis savybėmis.

Aukštos įtampos atjungimo jungiklis

V. Atjungiamųjų jungiklių klasifikacija pagal veikimo mechanizmą

Rankinis atjungimo jungiklis: norint atidaryti ir uždaryti, reikia rankiniu būdu valdyti per rankeną. Operacija yra paprasta ir tiesioginė, o kaina nedidelė. Paprastai jis naudojamas situacijose, kai įtampos lygis yra žemesnis ir veikia rečiau.

2. Elektrinis izoliacinis jungiklis: atidarymo ir uždarymo veiksmai atliekami naudojant elektrinį valdymo mechanizmą. Šio tipo izoliaciniai jungikliai leidžia valdyti nuotoliniu būdu, palengvinant centralizuotą valdymą ir automatizuotą veiklą didelėse pastotėse ir kituose panašiuose įrenginiuose. Tačiau jis turi palyginti didesnę kainą ir sudėtingesnę struktūrą.
