Vidaus aukštos įtampos apkrovos jungiklis

Model:FZN25-12/FZR25-12D

Anqiang Power yra Kinijos vidaus aukštos įtampos apkrovos jungiklių gamintojas. Mūsų apkrovos jungikliai pasižymi unikalia perdavimo konstrukcijos konstrukcija, kai lanko gesinimo kamera atlaiko aukštą įtampą tik uždarymo ir atidarymo metu. Todėl jie yra kompaktiški ir lengvi, todėl vienu metu gali veikti ir izoliacinis kontaktas, ir lanko gesinimo kontaktas.

Siųsti užklausą

Prekės aprašymas

Anqiang galiapristato FZN25 ir FZRN25 serijas, naujos kartospatalpų aukštos įtampos apkrovos jungikliai12kV, 50Hz žiediniams pagrindiniams blokams (RMU). Sukurta su atiesioginio veikimo izoliacinis kontaktas, susietas su vakuuminiu pertraukikliu, šie jungikliai pristatoapkrovos formavimas/laužymas be lankoir tvirtastrumpojo jungimo apsauga(FZRN25). Nesvarbu, ar naudojate komunalinių paslaugų pastotę, vėjo energijos surinkimo spintą ar pramonės įmonę, mūsų FZN25/FZRN25 serija užtikrina patikimą apkrovos valdymą ir saugumą.

FZN25 vs FZRN25: kuris modelis tinka jūsų transformatoriui ir RMU programai?

FZN25-12D/T630-20

Grynos apkrovos jungiklis

✓ Nominali srovė:630A
✓ Trumpojo jungimo nutraukimas:Nėra (be saugiklio)
✓ Geriausiai tinka:Kabelio kilpos perjungimas, RMU pagrindinis jungiklis, dažni apkrovos ciklai
✓ Įprastas naudojimas:Perjungiamas iki 1250kVA tuščiosios eigos transformatorius

FZRN25-12D/T125-31.5

Saugiklių derinys

✓ Nominali srovė:125A (apkrova) / 31,5kA (gedimas)
✓ Trumpojo jungimo nutraukimas:31,5 kA (saugiklis SDLAJ-12)
✓ Geriausiai tinka:Transformatoriaus pirminė apsauga, gedimų izoliacija iki 31,5kA
✓ Perdavimo srovė:2000A (tolygus saugiklio apkrovos jungiklio koordinavimas)

📍 Paraiškos ir atrankos vadovas: realūs scenarijai

✅ 1 scenarijus: 12 kV žiedinis pagrindinis blokas (RMU) kaip įėjimo / kilpos jungiklis
NaudokiteFZN25kaip pagrindinis apkrovos pertraukimo jungiklis. Jis valdo 630A kilpos srovę, uždaro ir atidaro žiedinį tinklą. Integruotas įžeminimo jungiklis užtikrina saugų įžeminimą priežiūros metu.

✅ 2 scenarijus: transformatoriaus tiektuvo apsauga (pvz., 1000 kVA, 1250 kVA)
PasirinkiteFZRN25. Saugiklis (SDLAJ-12) pašalins fazių ir įžeminimo gedimus iki 31,5 kA, o vakuuminės apkrovos jungiklis valdo įprastą apkrovos srovę iki 125 A. Puikiai tinkavėjo/saulės energijos surinkimo spintosirkompaktiškos pastotės.

✅ 3 scenarijus: tuščiosios eigos transformatoriaus perjungimas (≤1250kVA)
Tiek FZN25, tiek FZRN25 gali išjungti tuščiosios eigos transformatorius dėl didelio vakuuminio pertraukiklio dielektrinio atkūrimo. Tačiau, jei tikitės dažnų trumpojo jungimo gedimų, visada pirmenybę teikiteFZRN25.

📋 Techninės specifikacijos

Projekto pavadinimas	Parametrų reikšmė
Projekto pavadinimas	FZN25-12D/T630-20	FZRN25-12D/T125-31.5
Nominali įtampa	12 KV
Vardinis dažnis	50 HZ
Nominali dinaminio stabilumo srovė	50 KA	—
Nominali aktyviosios apkrovos pertraukimo srovė	630 A	125 A
Nominali uždarojo ciklo pertraukimo srovė	630 A	125 A
Vardinė kabelio įkrovimo ir pertraukimo srovė	10 A
Neapkrauto transformatoriaus išjungimas (talpa)	1250 KVA
Nominali trumpojo jungimo pertraukimo srovė	—	31,5 KA
Nominali perdavimo srovė	—	2000 A
Saugiklio modelis	—	SDLAJ-12
Smūgio energijos išeiga	—	2–5 J (vidutinė)
Nominali trumpojo jungimo srovė	50 KA
Įžeminimo jungiklio vardinė dinaminio stabilumo srovė	50 KA
Įžeminimo jungiklis 2S, termo stabili srovė	20 KA
Pagalbinės grandinės vardinė įtampa	AC/DC220 110
Mechaninis gyvenimas	10 000 kartų

📐 Kontūro brėžiniai ir komponentų suskirstymas

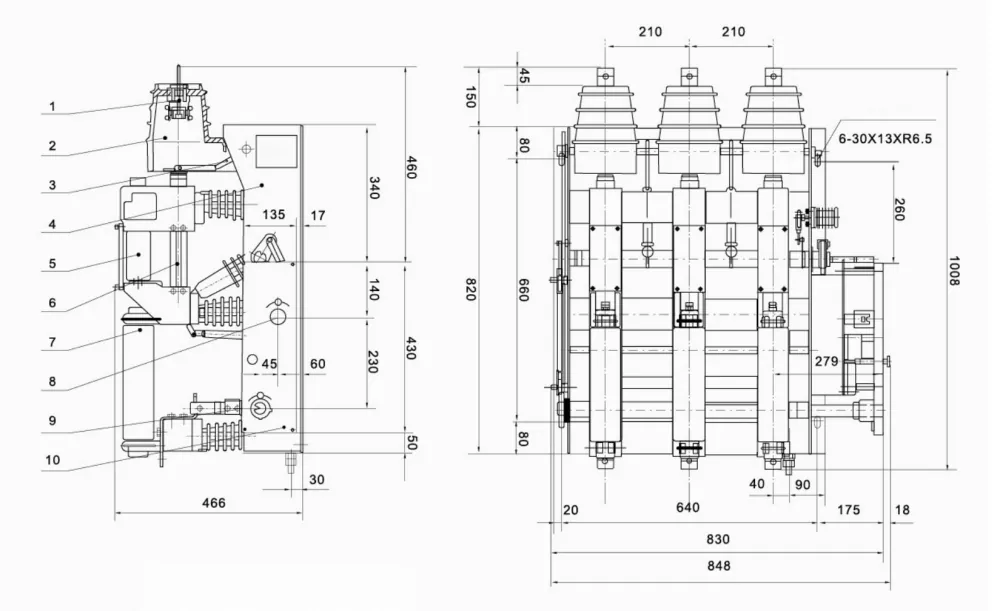

FZRN25-12D– 1. Stacionarus kontaktas, 2. Izoliacinis gaubtas, 3. Vožtuvas, 4. Rėmas, 5. Vakuuminis pertraukiklis, 6. Laidus cilindras, 7. Saugiklis, 8. Energijos kaupimo velenas, 9. Įžeminimo jungiklio velenas, 10. Valdymo skydelis.

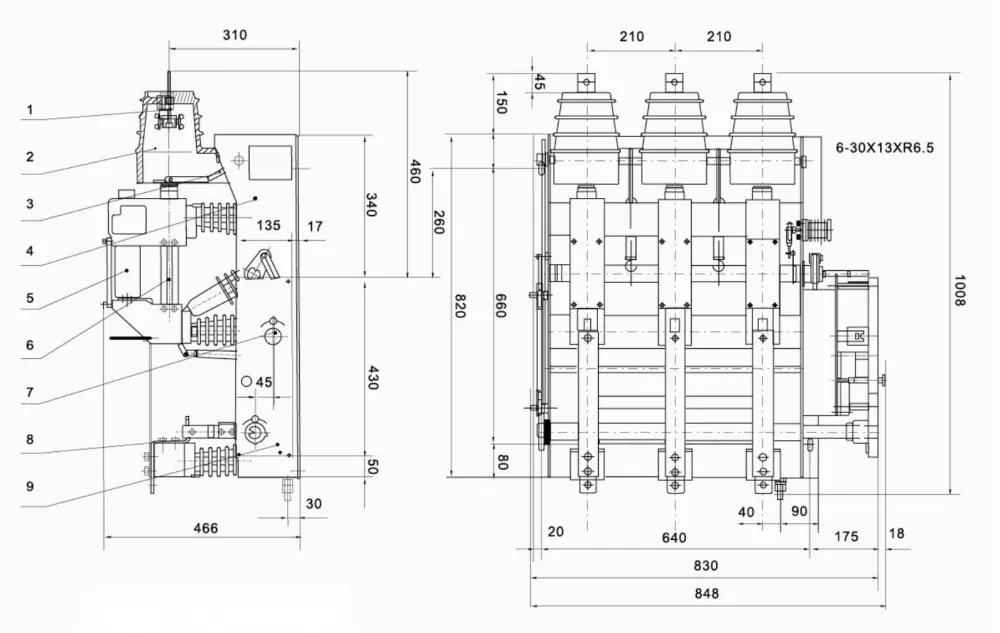

FZN25-12D– tokia pat tvirta konstrukcija, bet be saugiklio laikiklio. Tiesioginio veikimo izoliacinis kontaktas + vakuuminis pertraukiklis užtikrina saugų apkrovos perjungimą.

Abu modeliai yra suderinami suKYN28-12, HXGN-12 ir moduliniai RMU korpusai. Galimas papildomas elektros variklio mechanizmas nuotoliniam SCADA integravimui. Susisiekite su mumis dėl CAD brėžinių (DXF/PDF).

🏭 Kodėl „Anqiang Power“? – Jūsų patikimas 12kV apkrovos jungiklių partneris

Tiesiogiai iš gamyklos– Nėra tarpininko, geresnė kaina ir pristatymo laikas (15-25 dienos).
Tipas išbandytas– GB3804, IEC 60265-1, visiškai sertifikuotas.
Tinkinimas paruoštas– Elektrinis valdymas, pagalbiniai jungikliai, specialūs blokatoriai.
Pasaulinės nuorodos– Tiekiama į Pietryčių Aziją, Vidurinius Rytus, Afriką, Pietų Ameriką.

📌 Tikros projekto nuorodos:

✅ Filipinai– 200 ir daugiau vienetų FZN25-12D/T630-20 tiekiama komunalinių paslaugų įmonei Manilos metro, kad būtų galima atnaujinti RMU kabinetą (2024–2025 m.).

✅ Vietnamas– 150 FZRN25-12D/T125-31.5 rinkinių, išdėstytų saulės fermų surinkimo spintelėse (Binh Thuan provincija, 50 MW projektas).

Dažnai užduodami klausimai

1 klausimas: kuo skiriasi FZN25 ir FZRN25?
A: FZN25 yra grynos apkrovos jungiklis (maks. 630A, nėra vidinio saugiklio). FZRN25 yra saugiklių derinys (apkrovos jungiklis + saugiklis), galintis nutraukti trumpojo jungimo sroves iki 31,5 kA. Naudokite FZRN25, kai reikia transformatoriaus apsaugos nuo trumpojo jungimo.

2 klausimas: ką reiškia „vardinė perdavimo srovė“ FZRN25?
A: Perdavimo srovė (2000A) yra didžiausia srovė, kurią apkrovos jungiklis gali nutrūkti, kai įjungiamas saugiklio jungiklis. Viršijus šią vertę, gedimą nutraukia tik saugiklis. Anqiang Power FZRN25 užtikrina patikimą koordinavimą.

3 klausimas: ar galiu FZN25 / FZRN25 įdiegti elektrinį operatorių?
A: Taip, abu palaiko elektrinį veikimą su AC/DC 110V arba 220V. Puikiai tinka nuotolinio valdymo ir SCADA sistemoms.

4 klausimas: koks yra šių apkrovos jungiklių mechaninis tarnavimo laikas?
A: 10 000 operacijų įprastomis eksploatavimo sąlygomis dėl sandaraus vakuumo pertraukiklio ir tvirto spyruoklinio mechanizmo.

5 klausimas: ar pateikiate pavyzdžius prieš masinį užsakymą?
A: Visiškai. Priešgamybinius pavyzdžius galima įsigyti per 7–10 dienų. Mes taip pat palaikome gamyklos liudininkų testus.

📩 Reikia individualaus sprendimo ar kainoraščio?

Nurodykite savo vardinę srovę, veikimo tipą (rankinis / elektrinis) ir transformatoriaus galingumą. Mes atsakysime per 24 valandas.
