10KV vidaus srovės transformatorius

10KV patalpų srovės transformatorius (modelis LZZBJ9-10) skirtas tiksliam srovės matavimui ir apsaugai vidutinės įtampos vidaus elektros sistemose. Jis dažniausiai montuojamas skirstomųjų įrenginių skyduose, apskaitos spintose ir kompaktiškose pastotėse, kur nuolat veikiant reikalingas stabilus signalo išėjimas ir izoliacijos patikimumas.

Paskirstymo automatizavimo ir pramoniniuose elektros tinkluose 10KV vidaus srovės transformatorius atlieka svarbų vaidmenį konvertuojant didelę pirminę srovę į standartizuotus antrinius matavimo prietaisų ir apsaugos relių signalus. Jo epoksidinės dervos liejimo struktūra pagerina mechaninį stiprumą ir užtikrina stabilų veikimą drėgnoje ar dulkėtoje patalpų aplinkoje.

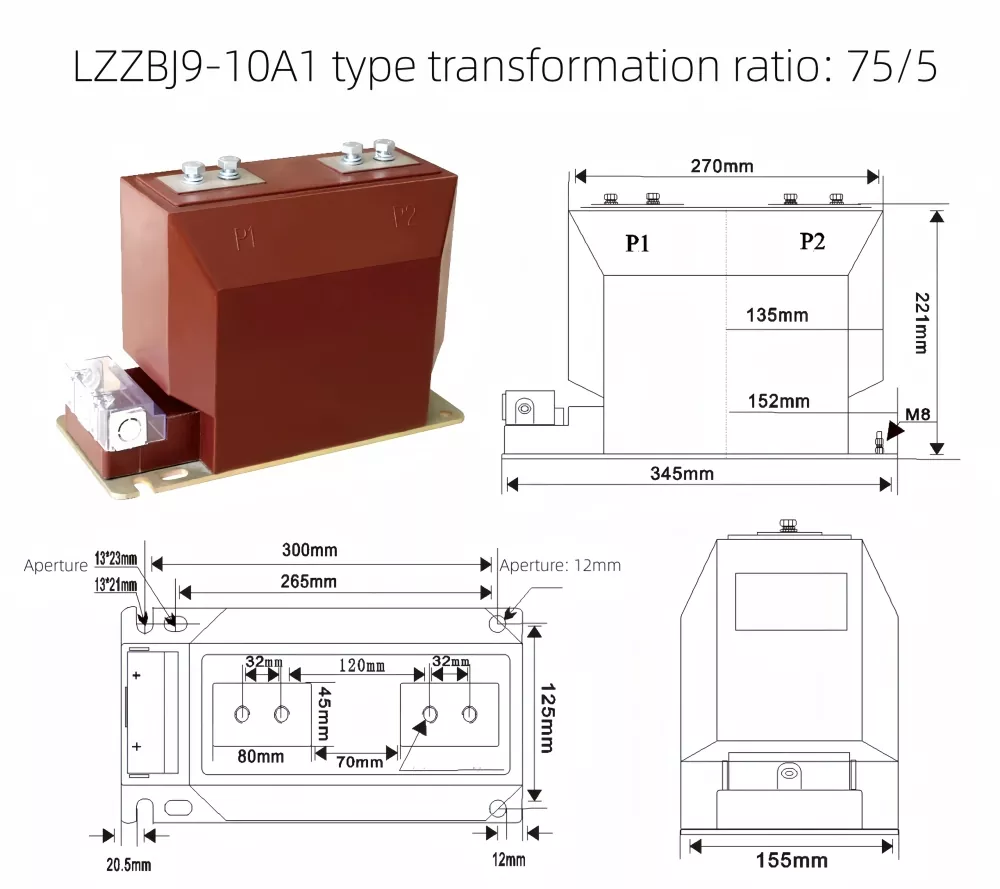

Prekės rodymas ir matmenų diagrama

Inžinerinis dizainas ir funkcinė struktūra

Ši serija naudoja visiškai uždarą epoksidinės dervos liejimo procesą, kuris integruoja geležies šerdį, antrinę apviją ir izoliacijos sistemą į kompaktišką korpusą. Konstrukcija sumažina dalinio iškrovimo riziką ir padidina dielektrinį stiprumą, todėl tinka ilgalaikiam darbui skirstomuosiuose įrenginiuose.

10KV vidaus srovės transformatoriuje taip pat yra sustiprinta gnybtų dėžutė, skirta antrinei laidų apsaugai, kartu su įžeminimo pagrindu, kuris užtikrina saugų montavimą ir atitikimą elektros saugos standartams pramoninėje aplinkoje.

Techniniai parametrai

Modelis LZZBJ9-10 palaiko kelias pirminės srovės konfigūracijas ir tikslumo klases, kad atitiktų skirtingus matavimo ir apsaugos reikalavimus elektros paskirstymo sistemose.

Nominali antrinė srovė: 5A arba 1A

Nominalus izoliacijos lygis: 12/42/75KV

Taikymo scenarijai

Šio tipo srovės transformatoriai plačiai naudojami elektros paskirstymo spintose, vidaus pastotėse, pramoninės automatikos sistemose ir energijos valdymo sistemose. Jis ypač tinka aplinkai, kuriai reikalingas didelis matavimo tikslumas ir ilgalaikis stabilumas nuolatinės apkrovos sąlygomis.

10KV vidaus srovės transformatorius paprastai yra integruotas su apsauginėmis relėmis, energijos skaitikliais ir stebėjimo sistemomis išmaniojo tinklo infrastruktūroje ir pramonės galios valdymo tinkluose.

Montavimas ir saugos dizainas

Gaminio pagrindas suprojektuotas su daugybe tvirtinimo angų ir įžeminimo gnybtų, užtikrinančių stabilų fiksavimą ir elektros saugumą eksploatacijos metu. Antrinė gnybtų dėžutė suteikia papildomą apsaugą nuo atsitiktinio prisilietimo ir išorinių trukdžių.

Kompaktiška konstrukcija leidžia lengvai montuoti ribotos erdvės skirstomųjų įrenginių sistemose, taip sumažinant laidų sudėtingumą ir pagerinant priežiūros efektyvumą.

DUK

1 klausimas: kokia yra pagrindinė šio srovės transformatoriaus funkcija?
A: Jis paverčia didelę pirminę srovę į standartizuotą žemą antrinę srovę, skirtą matavimui ir apsaugai vidaus vidutinės įtampos sistemose.

2 klausimas: kur paprastai montuojamas 10KV vidaus srovės transformatorius?
A: Jis daugiausia naudojamas patalpų skirstomuosiuose įrenginiuose, paskirstymo spintose ir kompaktiškose pastotėse pramoninėse ir komunalinėse elektros sistemose.

3 klausimas: kokie yra pagrindiniai jo pranašumai, palyginti su įprastais KT?
A: Jis pasižymi epoksidinės dervos izoliacija, kompaktišku dizainu, dideliu tikslumu ir dideliu atsparumu drėgmei bei dulkėms, todėl tinkamas ilgalaikiam darbui.

4 klausimas: ar jis gali palaikyti skirtingus srovės diapazonus?
A: Taip, galimi keli pirminės srovės įvertinimai, atitinkantys skirtingus apkrovos ir sistemos reikalavimus.

5 klausimas: ar jis tinka išmaniojo tinklo programoms?
A: Taip, dėl stabilaus signalo išvesties jis plačiai naudojamas išmaniosiose apskaitos sistemose ir automatizuotuose paskirstymo tinkluose.

6 klausimas: ar jį reikia dažnai prižiūrėti?
A: Nereikalaujama dažnos priežiūros. Paprastai pakanka periodiškai tikrinti gnybtus ir izoliacijos būklę.
