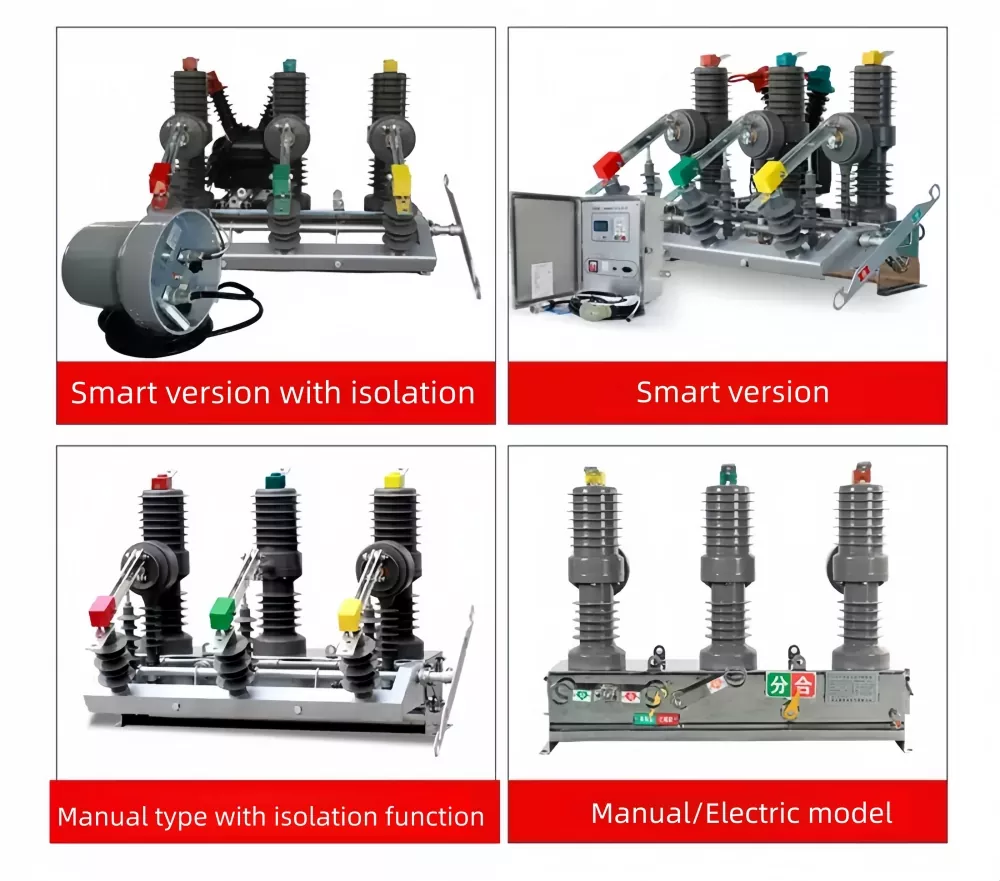

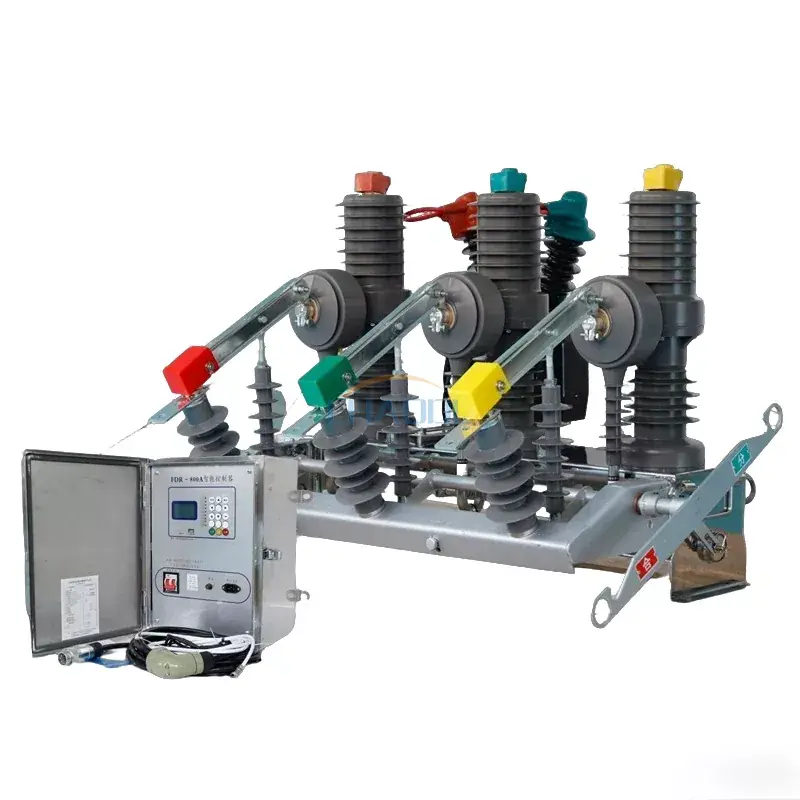

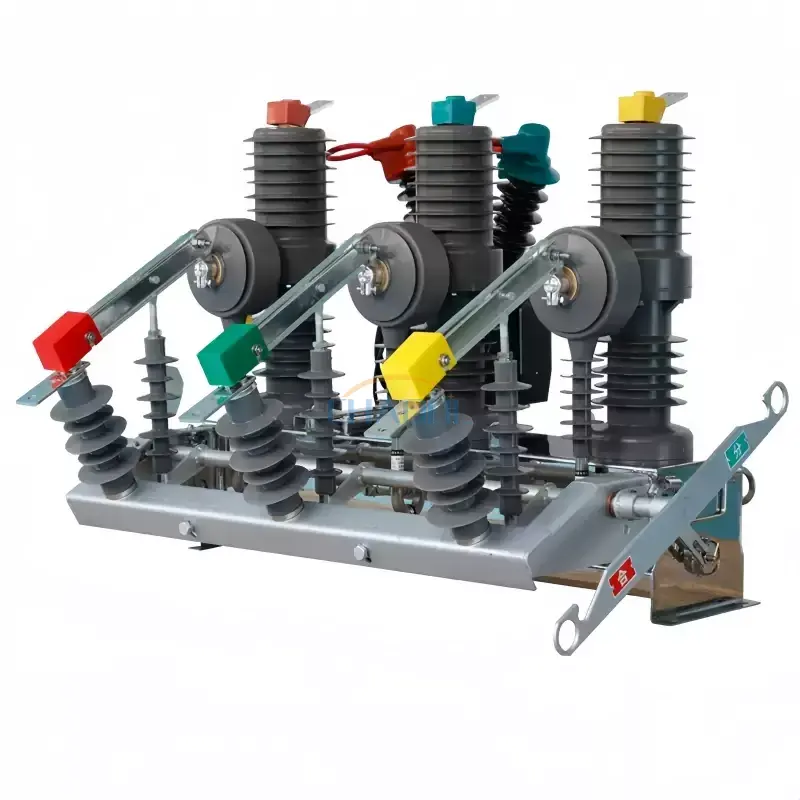

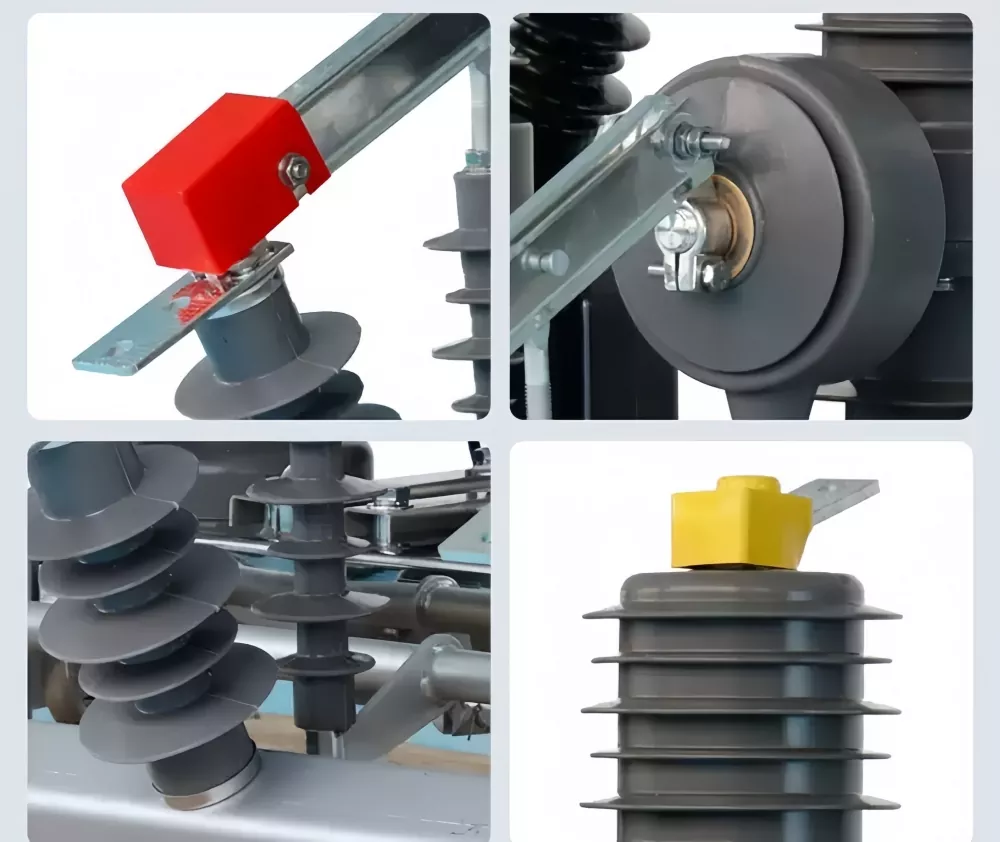

Lauko nuolatinio magneto grandinės pertraukiklis

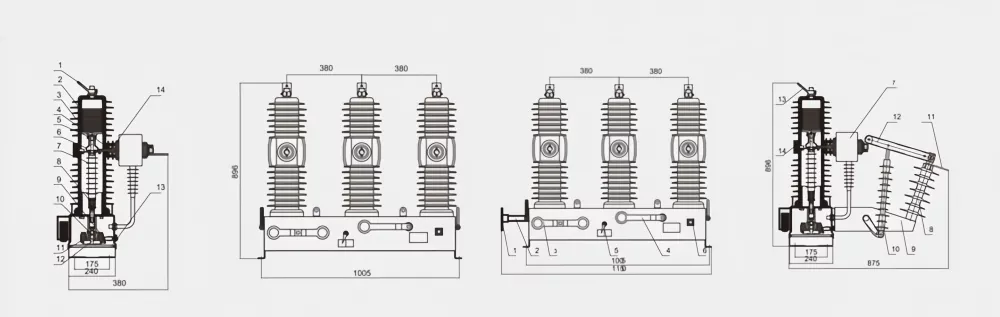

1 - Viršutinė išleidimo anga

2-Vakuuminis pertraukiklis

3 - Izoliacinis vamzdis

4-Apatinė išėjimo linija

5 - Laidus segtukas

6 - Minkšta jungtis

7-Izoliacinis traukimo strypas

8-Kontaktinė slėgio spyruoklė

9 - Atidarymo spyruoklė

10-Vairuotojo prijungimo plokštė

11 mechanizmo išėjimo velenas

12-Valdymo mechanizmas

13-Institucinė dėžutė

14-Srovės transformatorius

1-Valdymo rankena

2-Izoliuotas velenas

3 grandinės pertraukiklio rankinė atidarymo ir uždarymo rankena

4 grandinės pertraukiklio energijos kaupimo rankena

5-Atskyrimo ir derinimo instrukcijos

6-Laidų kištukas

7-Srovės transformatorius

8-Izoliatorius

9-Izoliacinis stovas

10-Izoliacinis mėginio strypas

11-gnybtų blokas (įvesties pusė)

12-Izoliavimo ašmenys

13 - gnybtų blokas (išvesties galas)

14-Pertraukiklis

Projekto pavadinimas

Parametrų reikšmė

Nominali įtampa

12/24kV

Vardinis dažnis

50 Hz

Nominali srovė

630/1250A

Nominali trumpojo jungimo pertraukimo srovė

20/25kA

Vardinė didžiausia atsparumo srovė (didžiausia vertė)

50/63kA

Nominali trumpojo jungimo srovės didžiausia vertė

50/63kA

Nominali veikimo seka

0-0,3s-CO-180s-CO

Mechaninis gyvenimas

10 000 kartų

Nominali trumpojo jungimo pertraukimo srovė ir pertraukimo operacijų skaičius

20 kartų

1 minutės maitinimo dažnio atsparumo įtampos bandymas antrinei grandinei

2kV

Žaibo impulso atlaikymo įtampos didžiausia vertė

125/145kA

Svoris

115 kg
