40.5KV lauko atjungimo jungiklis

Model:GW5-40.5

Anqiang Power nepriklausomai sukurtas 40,5 KV lauko atjungimo jungiklis yra dviejų stulpelių, horizontalaus pertraukimo, centre atsidarantis ir gali būti aprūpintas įžeminimo jungikliais vienoje arba abiejose pusėse. Tai lauko aukštos įtampos įrenginys, tinkamas kintamajai 50 Hz, vardinės įtampos lygiai 40,5 KV, 72,5 KV ir 126 KV. Galime pritaikyti pagal brėžinius ar kliento reikalavimus.

Siųsti užklausą

Prekės aprašymas

GW5 serija40.5KV lauko atjungimo jungiklisskirtas vidutinės ir aukštos įtampos perdavimo ir skirstomiesiems tinklams, dirbantiems AC 50Hz sąlygomis. Jis plačiai naudojamas pastotėse ir elektrinėse, kad būtų galima saugiai izoliuoti grandines esant įtampai be apkrovos srovės. Konstrukcija naudoja dviejų stulpelių horizontalų V tipo atidarymo mechanizmą, užtikrinantį stabilų elektrinį tarpą ir didelį mechaninį patikimumą atšiaurioje lauko aplinkoje.

Palyginti su tradiciniais izoliaciniais jungikliais, tai40.5KV lauko atjungimo jungiklisužtikrina geresnį vėjo pasipriešinimą, geresnes apsaugos nuo taršos savybes ir stabilesnę kontaktinę sistemą, todėl tinka ilgalaikiam darbui pakrantėse, dykumose ir didelės drėgmės regionuose.

Pagrindinės dizaino savybės

Dviejų stulpelių V formos horizontali anga užtikrina didesnį stabilumą
Modulinė polių konstrukcija su didelio stiprumo porcelianiniais arba kompozitiniais izoliatoriais
Palaiko rankinius ir motorinius darbo režimus
Pasirenkamos įžeminimo konfigūracijos: neįžemintas, viengubas, dvigubas
Mechaninė blokavimo sistema tarp pagrindinės mentės ir įžeminimo mentės saugumui
Padidintas atsparumas korozijai ilgalaikiam naudojimui lauke

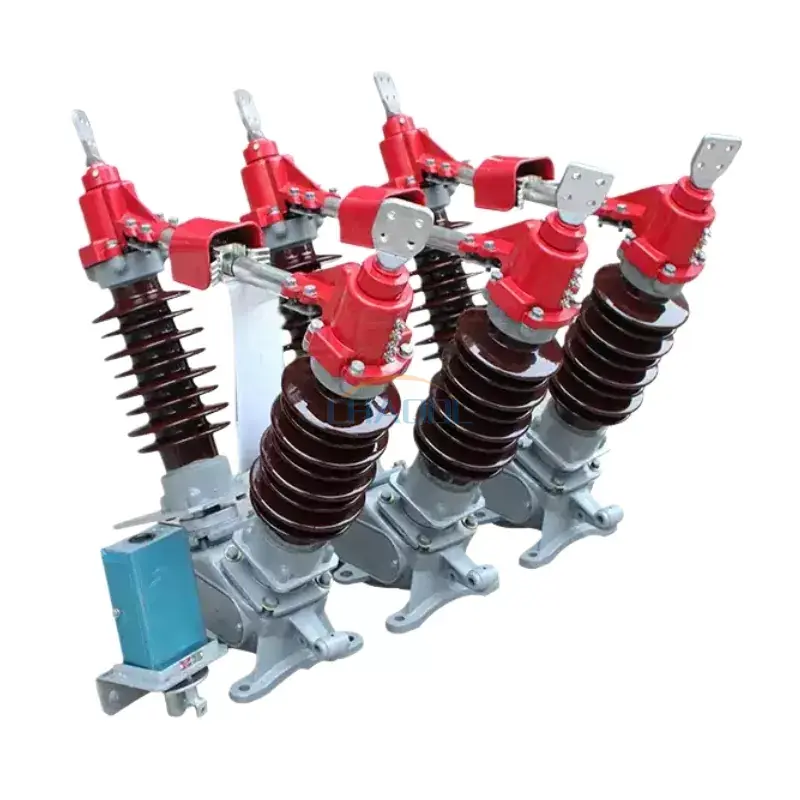

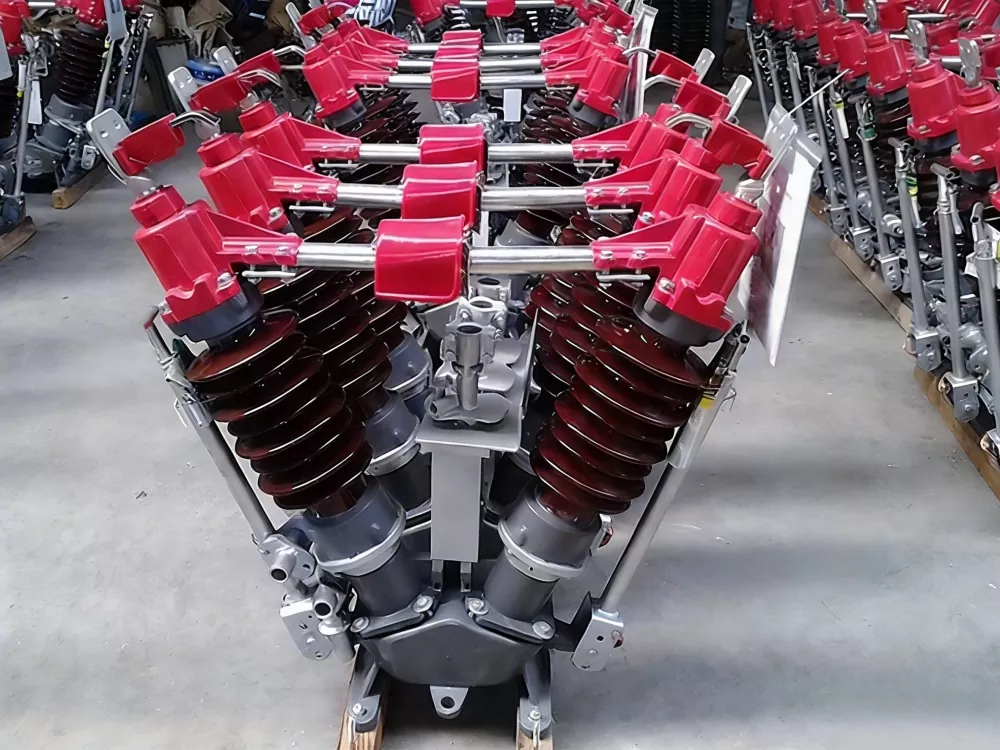

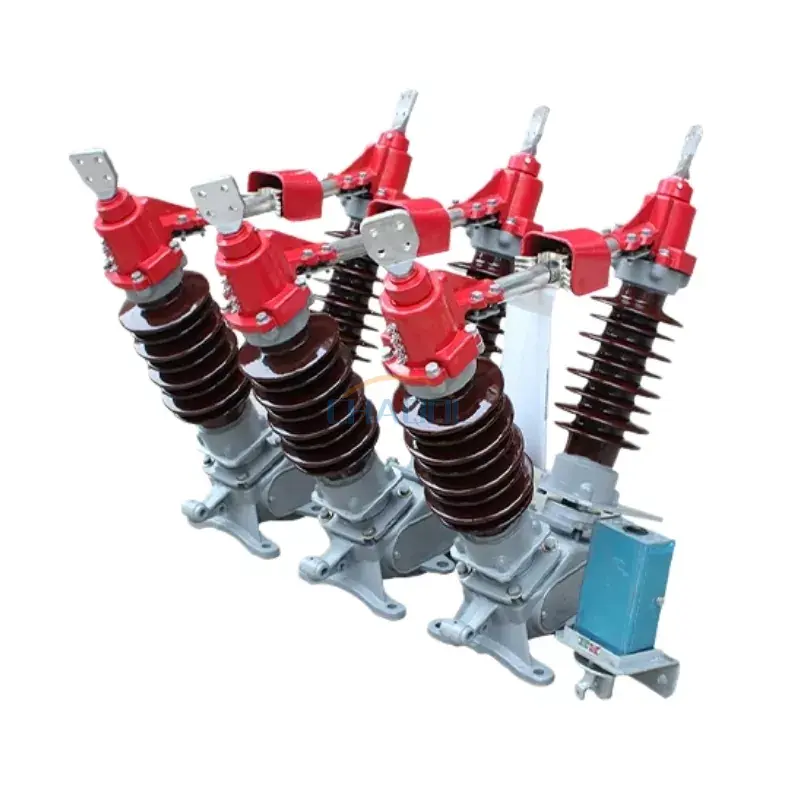

Faktinės prekės nuotraukos

40.5KV Outdoor Disconnecting Switch

Techniniai parametrai

Projekto pavadinimas			Parametrų reikšmė
Nominali įtampa			40.5KV	72.5KV			126KV
Vardinis izoliacijos lygis	1 minutės maitinimo dažnio atsparumo įtampa		95/115 KV	140/160 KV			230/245KV
	Žaibo impulsų atsparumas įtampai		185/215 KV	325/375 KV			550/630 KV
Vardinis dažnis			50 Hz
Nominali srovė			630/1250A	1600A			2000A
Nominali trumpojo jungimo trukmė			4/2s
Nominali gnybtų mechaninė apkrova	Horizontali išilginė apkrova		750N	1000 N
	Horizontali šoninė apkrova		500 N	750N
	Vertikali jėga		750N	1000 N
Šliaužimo atstumas			1013/1256 mm	1813/2248 mm
Mechaninis gyvenimas			2000 kartų
Rankiniu būdu valdomas mechanizmas			CS17, CS17G
Varikliu varomas valdymo mechanizmas		Modelis	CJ5 / CJ6
		Variklio įtampa	AC220/380, DC220
		Valdymo grandinės įtampa	AC220, DC220
		Atidarymo laikas (grandinės pertraukiklio)	6±1s
Produkto svoris		Neįžemintas	360 kg		500 kg	800 kg
		Viengubas įžeminimas	390 kg		560 kg	900 kg
		Dvigubas įžeminimas	430 kg		620 kg	1000 kg

Gaminio matmenų diagrama

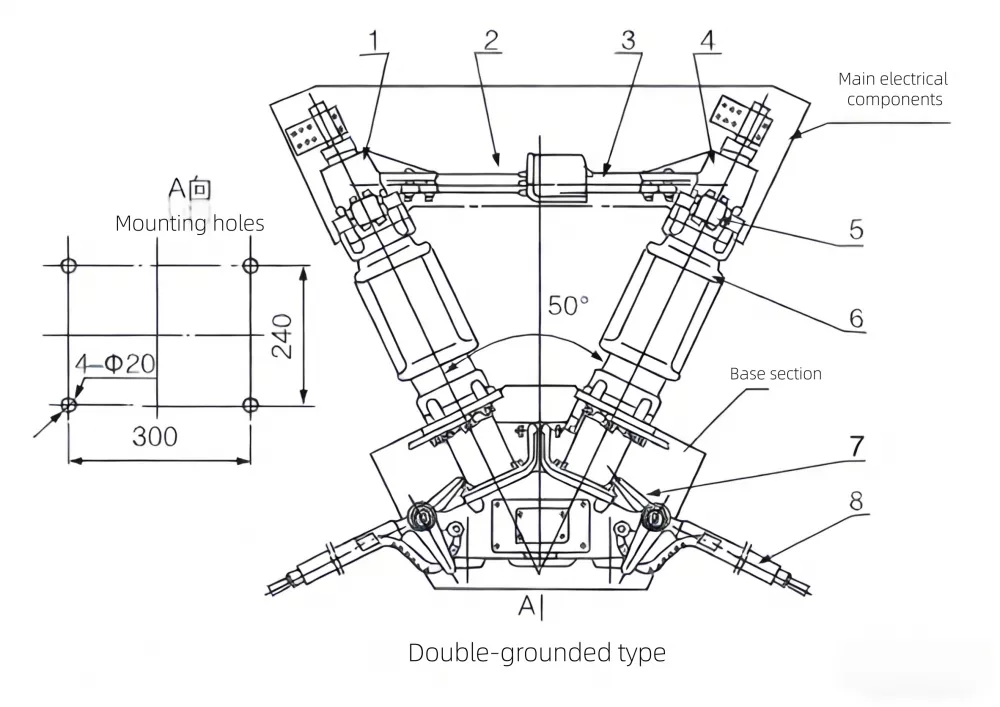

GW5-40.5KV lauko atjungimo jungiklio matmenų diagrama

40.5KV Outdoor Disconnecting Switch Dimensions Diagram

1.Gnybtų blokas
2. Pagrindinis kontaktas
3. Pagrindinis kontaktinis pirštas
4. Gnybtų blokas
5. Įžeminimo kontaktinis pirštas
6. Stulpelio izoliatorius
7. Ribinė plokštė
8. Įžeminimo jungiklis

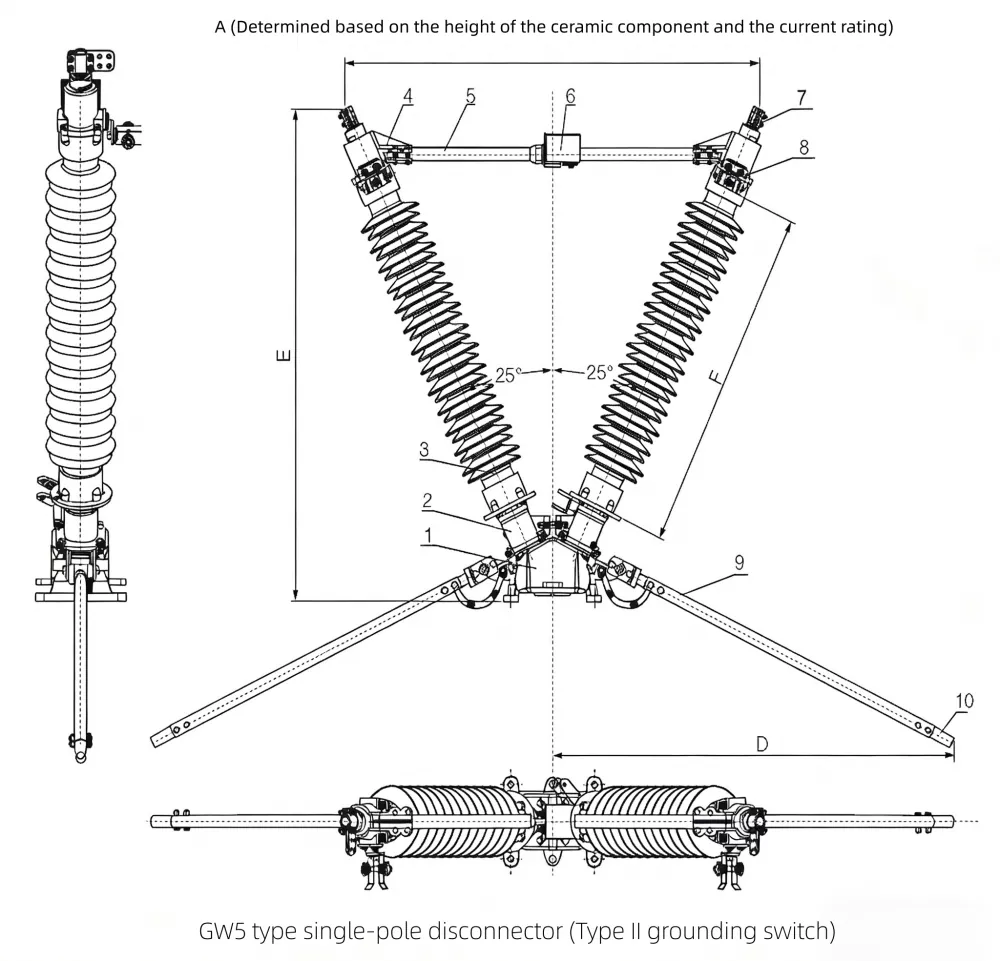

GW5-126 lauko atjungimo jungiklio matmenų diagrama

Outdoor High Voltage Disconnect Switch Diagram

1. Pagrindas
2. Parama
3. Izoliacinis stulpelis
4. Gnybtų blokas
5. Apvalaus veleno laidus strypas
6. Kvadratinio veleno laidus strypas
7. Gnybtų spaustukas
8. Įžeminimo jungiklio stacionarus kontaktas
9. Įžeminimo jungiklio aliuminio vamzdis
10. Įžeminimo jungiklio kontaktas

Palyginimas su panašiais produktais

Vertinimo elementas	Mūsų GW5 40,5KV lauko atjungimo jungiklis	Įprastas konkurento modelis
Struktūrinis stabilumas	Dviejų kolonų V tipo sustiprinta konstrukcija su didesniu atsparumu vėjui	Vienos kolonėlės struktūra, mažesnis mechaninis stabilumas
Kontakto našumas	Sidabruoti kontaktiniai pirštai, optimizuotas slėgio paskirstymas	Standartiniai variniai kontaktai, greitesnis susidėvėjimas
Patvarumas lauke	Antikorozinė danga + sustiprinta izoliacinė sistema	Pagrindinė danga, ribotos pakrantės savybės
Veikimo lankstumas	Palaiko rankinį + motorinį valdymą su blokavimo apsauga	Dažniausiai tik rankinis valdymas
Priežiūros kaina	Mažas dėl ilgo mechaninio naudojimo (2000 ciklų)	Didesnis priežiūros dažnis

Taikymo scenarijai

The40.5KV lauko atjungimo jungiklisyra plačiai taikomas:

Aukštos įtampos pastotės ir skirstyklos
Elektros perdavimo linijų izoliavimo sistemos
Pramoniniai elektros skirstymo tinklai
Atsinaujinančios energijos tinklo prijungimo taškai (vėjo ir saulės jėgainės)
Miesto ir kaimo tinklų atnaujinimo projektai

Dėl savo tvirtos mechaninės konstrukcijos ir stabilių elektrinių savybių šis skyriklis yra patikimas pasirinkimas operatoriams, kuriems reikalinga ilgalaikė sauga ir efektyvumas lauko sąlygomis.
