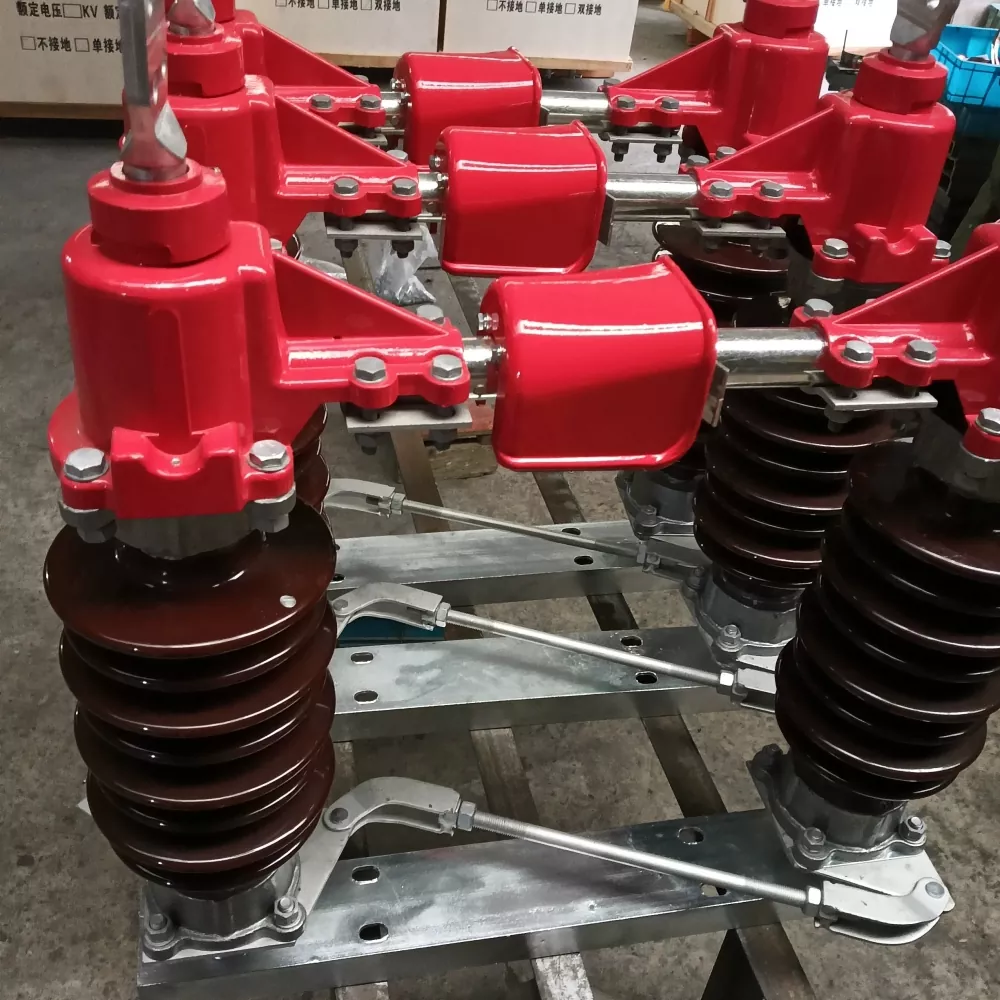

TheLauko aukštos įtampos atjungimo jungiklisSukurtas patikimam grandinės izoliavimui lauko kintamosios srovės maitinimo sistemose nuo 40,5 kV iki 220 kV. Jis plačiai taikomas pastotėse, perdavimo linijose ir tinklo perjungimo stotyse, kur aukštos įtampos sąlygomis reikalinga matoma izoliacija ir mechaninė sauga.
Ši GW4 serija sukurta su tvirta atviro oro konstrukcija, užtikrinančia stabilų veikimą atšiauriomis oro sąlygomis, tokiomis kaip smarkus lietus, ledas, vėjo apkrova ir užteršta aplinka. Jis palaiko tiek rankinį, tiek motorinį darbo režimus, suteikdamas lankstumo įvairiems tinklo automatizavimo lygiams.
Jungiklis naudoja horizontalią sukamojo peilio struktūrą su porcelianiniais stulpelių izoliatoriais, laidžiais vamzdžiais ir didelio stiprumo cinkuoto plieno pagrindo rėmu. Mechaninė sujungimo sistema užtikrina sinchroninį trijų fazių veikimą, sumažindama nesutapimo riziką perjungimo metu.
Palyginti su tradiciniais izoliatoriais, taiLauko aukštos įtampos atjungimo jungiklispagerina kontaktinio slėgio vienodumą ir sumažina oksidaciją laidžiose jungtyse, todėl žymiai pailgėja tarnavimo laikas, kai naudojamas ilgalaikis lauko naudojimas.
|
Projekto pavadinimas |
Parametrų reikšmė |
||||||
|
Nominali įtampa |
40.5KV |
72.5KV |
126KV |
||||
|
Vardinis izoliacijos lygis |
1 minutės maitinimo dažnio atsparumo įtampa |
95/115 KV |
140/160 KV |
230/245KV |
|||
|
Žaibo impulsų atsparumas įtampai |
185/215 KV |
325/375 KV |
550/630 KV |
||||
|
Vardinis dažnis |
50 Hz |
||||||
|
Nominali srovė |
400/630/1000A |
1250/1600/2000A |
3150/4000A |
||||
|
Nominali trumpalaikė atsparumo srovė |
16/20/31,5kA |
31,5/40kA |
50kA |
||||
|
Vardinė didžiausia atsparumo srovė |
40/50/63kA |
80/100kA |
125kA |
||||
|
Nominali trumpojo jungimo trukmė |
4/2s |
||||||
|
Nominali gnybtų mechaninė apkrova |
Horizontali išilginė apkrova |
750N |
1000 N |
||||
|
Horizontali šoninė apkrova |
500 N |
750N |
|||||
|
Vertikali jėga |
750N |
1000 N |
|||||
|
Mechaninis gyvenimas |
2000 kartų |
||||||
|
Rankiniu būdu valdomas mechanizmas |
Be įžeminimo |
CS11(F) |
|||||
|
Viengubas įžeminimas |
CS 8-6D(F) |
||||||
|
Dvigubas įžeminimas |
Pagrindinis pjaustytuvas CS14G, žemės pjoviklis CS11 |
||||||
|
Valdymo grandinės įtampa |
AC 220/380,DC 220 |
||||||
|
Varikliu varomas valdymo mechanizmas |
Modelis |
CJ5 / CJ6 |
|||||
|
Variklio įtampa |
AC220/380, DC220 |
||||||
|
Valdymo grandinės įtampa |
AC220, DC220 |
||||||
|
Atidarymo laikas (grandinės pertraukiklio) |
6±1s |
||||||
|
Produkto svoris |
Neįžemintas |
360 kg |
500 kg |
700 kg |
|||
|
Viengubas įžeminimas |
410 kg |
600 kg |
800 kg |
||||
|
Dvigubas įžeminimas |
460 kg |
700 kg |
900 kg |
||||

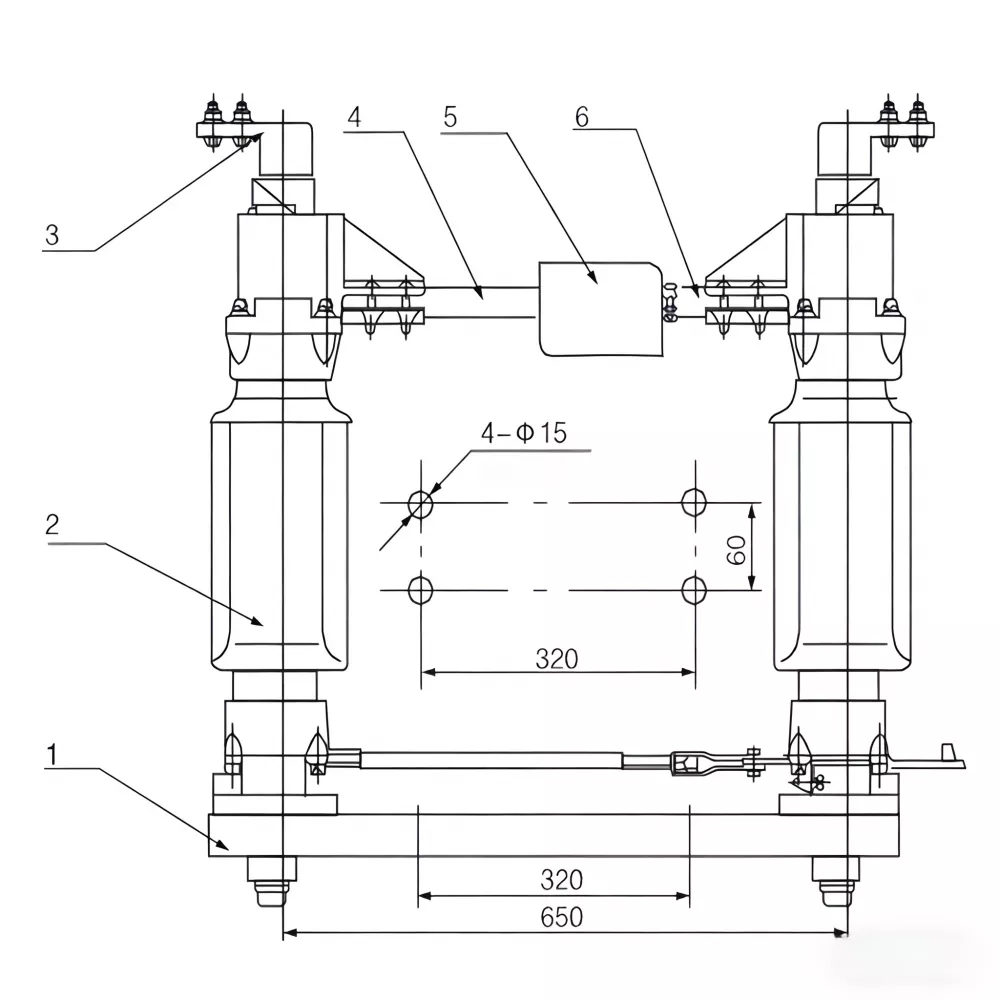

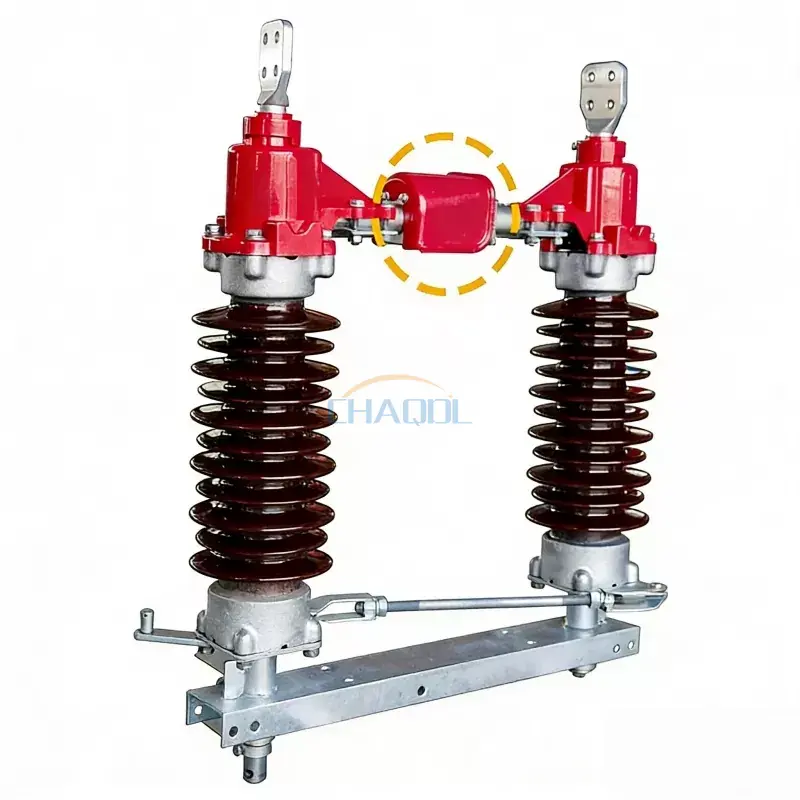

GW4 serijos struktūrinė apžvalga
1. Pagrindas
2. Atraminis izoliatorius
3. Laido gnybtas
4. Stacionarus laidus vamzdis
5. Kvadratinė vandens danga
6. Judantis laidus vamzdis

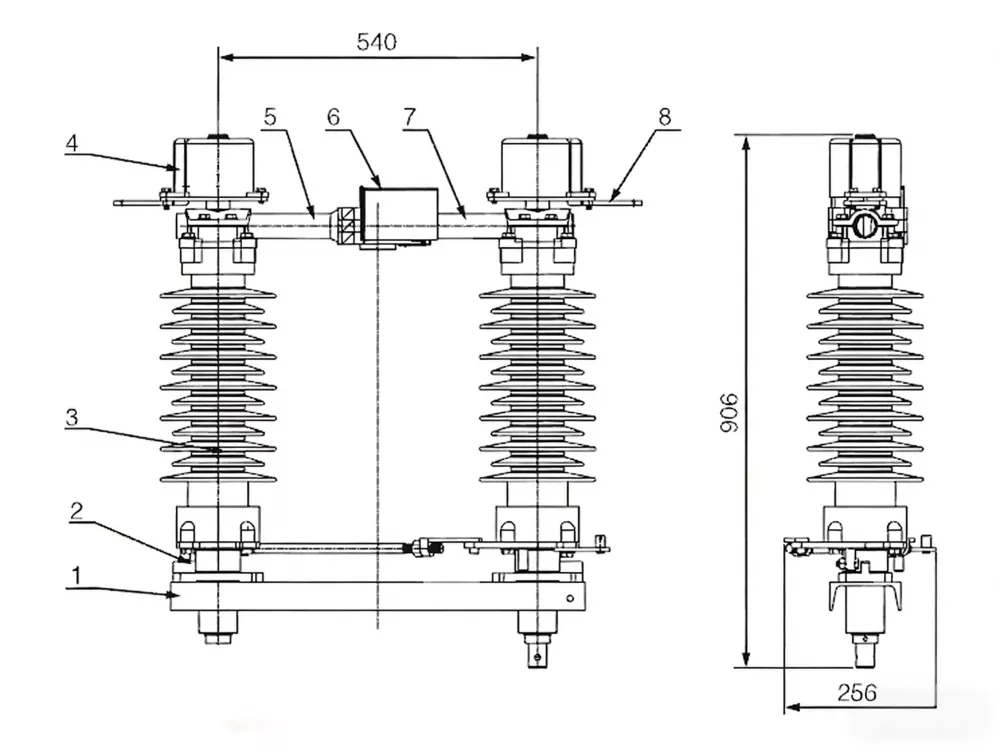

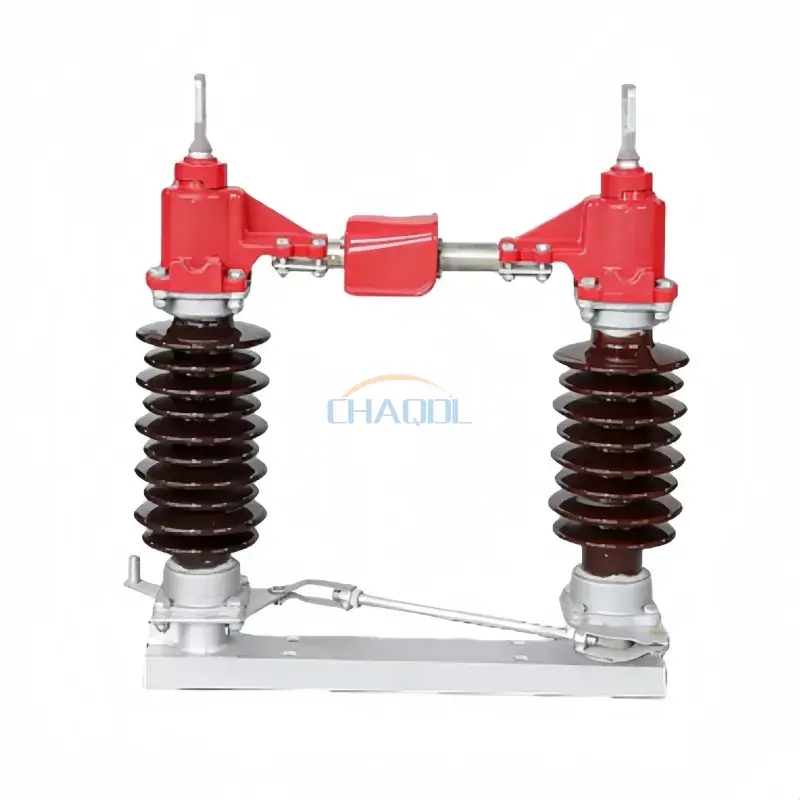

Vieno poliaus konfigūracija
1. Kanalo plieninis laikiklis
2. Atraminė bazė
3. Izoliacinis stulpelis
4. Dešinysis išleidimo gnybtas
5. Cilindrinio galo laidus strypas
6. Apdangalas nuo lietaus
7. Kontaktinis laidus strypas
8. Kairysis išleidimo gnybtas

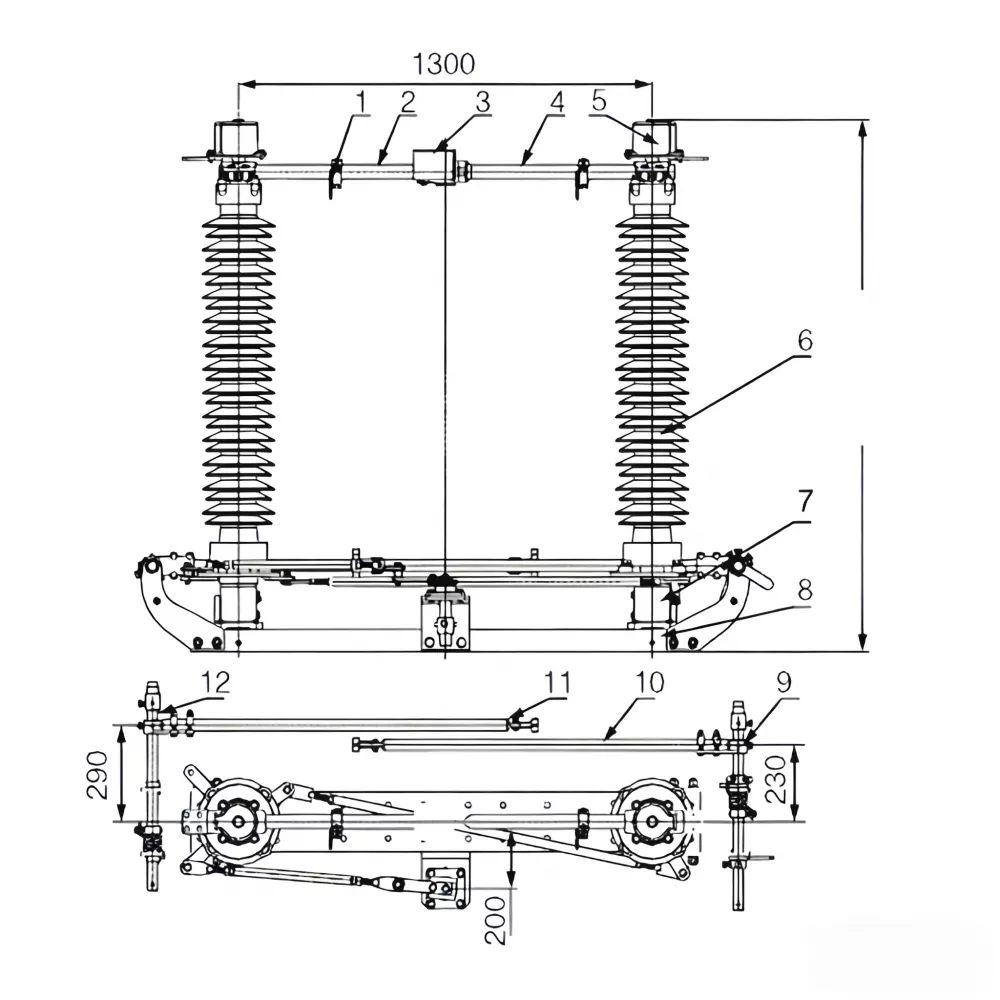

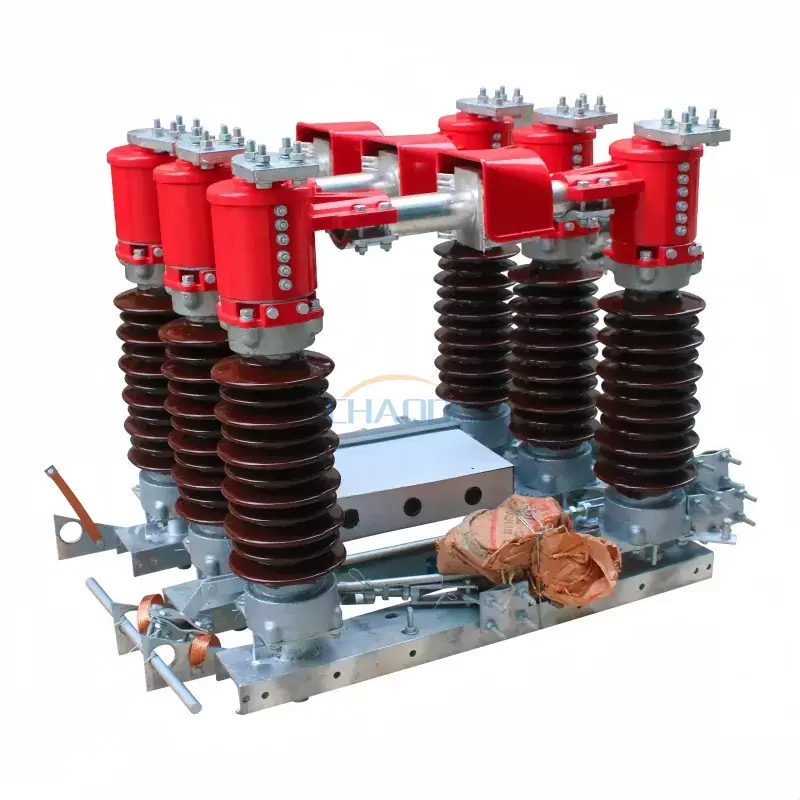

126kV aukštos įtampos konstrukcija
1. Įžeminimo jungiklio fiksuotas kontaktas
2. Kontaktinis kreipiamasis strypas
3. Nerūdijančio plieno apsauga nuo lietaus
4. Cilindrinis laidus strypas
5. Lankstus jungties gnybtų blokas
6. Izoliacinė atrama
7. Guolių korpusas
8. Montavimo pagrindo rėmas
9. Dešinysis įžeminimo jungiklio mazgas
10. Įžeminimo jungiklio plieninis vamzdis
11. Įžeminimo jungiklio judantis kontaktas
12. Kairiojo įžeminimo jungiklio mazgas
| Palyginimo elementas | GW4 serijos lauko aukštos įtampos atjungimo jungiklis | Įprastos rinkos produktai |
| Struktūrinis stabilumas | Sustiprintas plieninis pagrindas su sinchronizuota trifaze jungtimi | Nepriklausomas fazinis veikimas su didesne nesutapimo rizika |
| Kontaktinis našumas | Optimizuotas laidus vamzdis su sumažintu atsparumu oksidacijai | Standartinis varinis kontaktas, linkęs į ilgalaikį susidėvėjimą |
| Atsparumas oro sąlygoms | Sukurta lietaus, ledo, vėjo ir užterštoje aplinkoje | Ribota apsauga nuo atšiaurių lauko sąlygų |
| Veikimo režimas | Palaiko rankinį ir motorinį valdymą | Dažniausiai tik rankinio valdymo sistemos |
| Techninės priežiūros reikalavimas | Maža techninė priežiūra su ilgais patikros intervalais | Reikalinga dažna priežiūra |
Lauko aukštos įtampos atjungimo jungiklis plačiai naudojamas:
Norint užtikrinti sklandų mechaninį veikimą, labai svarbu tinkamai suderinti besisukantį veleną ir izoliatoriaus atraminę konstrukciją. Bazinis rėmas turi būti patikimai įžemintas, o veikimo mechanizmas turi būti išbandytas prieš įjungiant energiją, kad būtų užtikrintas saugus perjungimas be apkrovos.
1 klausimas: kokia yra pagrindinė šio lauko aukštos įtampos atjungiklio funkcija?
Jis užtikrina matomą aukštos įtampos grandinių izoliaciją, kad būtų užtikrinta saugi priežiūra ir sistemos veikimas.
2 klausimas: Ar šis jungiklis gali veikti esant sunkioms lauko oro sąlygoms?
Taip, jis skirtas ekstremalioms lauko aplinkoms, įskaitant taršą, lietų, ledą ir vėjo apkrovas.
3 klausimas: kuo GW4 serija skiriasi nuo standartinių izoliatorių?
Jis siūlo patobulintą mechaninį sinchronizavimą, didesnį atsparumą korozijai ir ilgesnį eksploatavimo laiką, palyginti su įprastais modeliais.
4 klausimas: ar galimas variklis?
Taip, atsižvelgiant į projekto reikalavimus, galima konfigūruoti ir rankinius, ir varikliu varomus mechanizmus.
5 klausimas: kokios pramonės šakos dažniausiai naudoja šią įrangą?
Jis plačiai naudojamas elektros perdavimo, pastotėse, atsinaujinančios energijos sistemose ir sunkiosios pramonės elektros tinkluose.
