A 36kV vidaus aukštos įtampos grandinės pertraukiklisyra esminis šiuolaikinių vidutinės ir aukštos įtampos elektros sistemų komponentas, užtikrinantis saugų gedimų srovių nutraukimą ir stabilų energijos paskirstymą pastotėse, pramonės įmonėse ir komercinėse infrastruktūrose. Šiame straipsnyje paaiškinama, kaip veikia šie pertraukikliai, pagrindiniai atrankos kriterijai, įrengimo svarstymai, techninės priežiūros praktika ir bendri veikimo iššūkiai. Jis skirtas padėti inžinieriams, pirkimų komandoms ir projektų planuotojams priimti pagrįstus sprendimus, kartu gerinant sistemos patikimumą ir veikimo saugą.

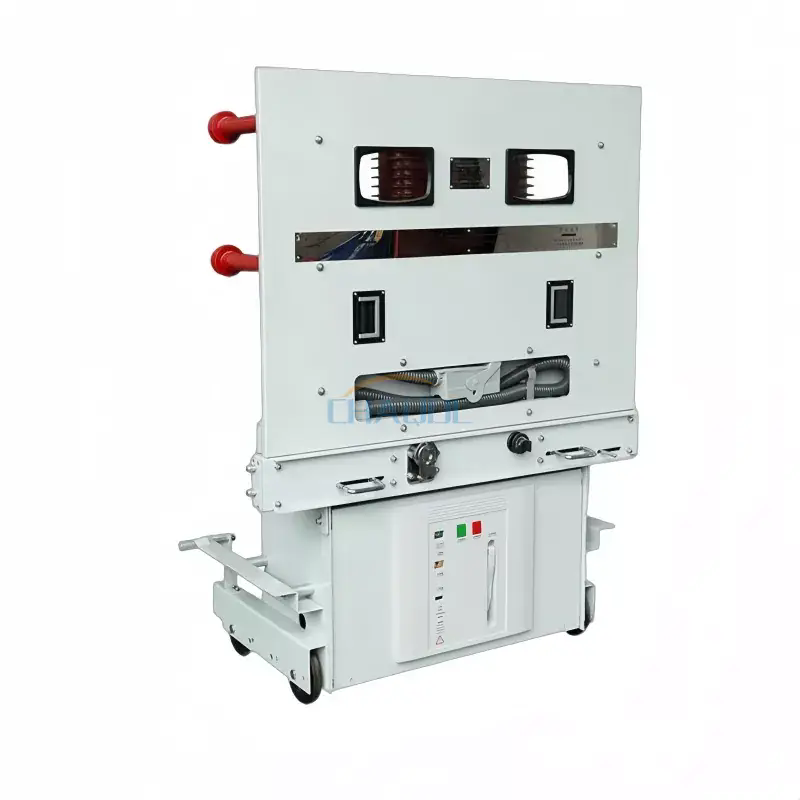

36 kV vidaus aukštos įtampos grandinės pertraukiklis yra sukurtas apsaugoti elektros tinklus, veikiančius vidutinės ir aukštos įtampos lygiais. Jis nutraukia gedimų sroves, tokias kaip trumpieji jungimai ir perkrovos, užkertant kelią įrangos pažeidimams ir užtikrinant nuolatinį maitinimo sistemos stabilumą. Šie pertraukikliai yra plačiai naudojami patalpų skirstomuosiuose įrenginiuose, ypač GIS (dujų izoliacijos skirstytuvų) ir AIS (oro izoliuotų skirstomųjų įrenginių) sistemose.
Šiuolaikiniuose elektros paskirstymo tinkluose patikimumas ir saugumas yra nediskutuotini. Didėjant paklausai pramoninėse zonose, miestų tinkluose ir atsinaujinančios energijos integravimo sistemose, didelio našumo grandinės pertraukiklių vaidmuo tampa dar svarbesnis.
Dėl šių iššūkių dažnai atsiranda netikėtų gedimų, padidėja veiklos sąnaudos ir sumažėja sistemos efektyvumas. Tinkamai parinktas 36 kV vidaus grandinės pertraukiklis žymiai sumažina šią riziką.
Pagrindinė 36 kV vidaus grandinės pertraukiklio funkcija yra aptikti neįprastas srovės sąlygas ir per milisekundes nutraukti grandinę. Atsiradus gedimui, pertraukiklio kontaktai atsiskiria ir susidaro lankas. Tada šis lankas užgesinamas naudojant izoliacinę terpę, tokią kaip vakuumas arba SF6 dujos.
Vakuuminiai grandinės pertraukikliai yra ypač dažni 36 kV lygiuose dėl didelio dielektrinio stiprumo, mažų priežiūros reikalavimų ir aplinkosaugos pranašumų.
Tinkamo modelio pasirinkimas užtikrina ilgalaikį stabilumą, sumažina prastovų laiką ir pagerina bendrą elektros saugos našumą.
| Parametras | Tipinė vertė |
|---|---|
| Nominali įtampa | 36kV |
| Vardinis dažnis | 50/60 Hz |
| Nominali srovė | 630A – 3150A |
| Pertraukimo pajėgumas | 25kA – 40kA |
| Izoliacinės terpės | Vakuuminis / SF6 |
| Mechaninis gyvenimas | 10 000 – 30 000 operacijų |
Tinkamas montavimas yra būtinas norint užtikrinti saugų veikimą ir ilgą tarnavimo laiką. Vidiniai automatiniai jungikliai turi būti įrengti gerai vėdinamose skirstyklų patalpose, kuriose reguliuojama drėgmė ir temperatūra.
Nors šiuolaikiniams 36 kV grandinės pertraukikliams reikia minimalios priežiūros, periodinė patikra išlieka būtina. Priežiūros tvarka paprastai apima kontaktinio nusidėvėjimo patikrinimą, izoliacijos bandymus ir mechaninio veikimo patikrinimus.
36kV patalpų aukštos įtampos grandinės pertraukikliai yra plačiai naudojami įvairiose pramonės šakose:
Aukštos įtampos grandinės pertraukikliai turi atitikti tarptautinius standartus, tokius kaip IEC 62271 serija. Šie standartai apibrėžia izoliacijos, mechaninio patvarumo ir elektrinių savybių reikalavimus.
Atitiktis užtikrina eksploatavimo saugumą, sąveikumą ir ilgalaikį patikimumą sudėtingose elektros energijos sistemose.
„Anqiang Power“ yra įsipareigojusi teikti pažangius elektros perjungimo sprendimus, pritaikytus šiuolaikinei energijos infrastruktūrai. Bendrovė orientuojasi į didelio našumo 36 kV vidaus grandinės pertraukiklius, sukurtus naudojant patobulintą lanko gesinimo technologiją, tvirtas mechanines konstrukcijas ir optimizuotas saugos funkcijas.
1 klausimas: kokia yra pagrindinė 36 kV vidaus grandinės pertraukiklio funkcija?
Jis apsaugo elektros sistemas, nutraukdamas gedimų sroves ir užkertant kelią įrangos pažeidimams.
2 klausimas: kuo skiriasi vakuuminiai ir SF6 pertraukikliai?
Vakuuminiuose pertraukikliuose naudojama vakuuminė lanko kamera, o SF6 – sieros heksafluorido dujos lankui užgesinti. Vakuuminiai tipai yra ekologiškesni.
3 klausimas: kaip dažnai reikia atlikti techninę priežiūrą?
Paprastai kartą per metus, priklausomai nuo eksploatavimo sąlygų ir apkrovos dažnio.
4 klausimas: ar šiuos pertraukiklius galima integruoti į išmaniuosius tinklus?
Taip, šiuolaikiniai dizainai palaiko SCADA ir skaitmenines stebėjimo sistemas.
Norint užtikrinti saugų, efektyvų ir nepertraukiamą energijos paskirstymą, būtina pasirinkti tinkamą 36 kV vidaus aukštos įtampos grandinės pertraukiklį. Suprasdami techninius parametrus, veikimo principus ir įrengimo reikalavimus, sprendimus priimantys asmenys gali žymiai pagerinti sistemos patikimumą ir sumažinti veiklos riziką.
Su pažangiomis inžinerinėmis galimybėmis,Anqiang galiair toliau teikia patikimus sprendimus šiuolaikinės elektros infrastruktūros iššūkiams.
Norėdami gauti daugiau techninės informacijos, pritaikytų sprendimų ar pirkimo užklausų dėl 36 kV vidaus aukštos įtampos grandinės pertraukiklių, prašomesusisiekite su Anqiang galiašiandien. Mūsų inžinierių komanda yra pasirengusi padėti jūsų projektui profesionaliais patarimais ir pritaikytais elektros sprendimais.
