Straipsnio santrauka:Patikima vidutinės įtampos apsauga reikalauja ne tik gedimo nutraukimo. Komunalinėms įmonėms ir pramonės operatoriams taip pat reikia greito perjungimo, stabilaus mechaninio veikimo, mažų priežiūros reikalavimų ir suderinamumo su vis pažangesniais paskirstymo tinklais. AnLauko nuolatinio magneto grandinės pertraukiklisSujungia vakuumo pertraukimo technologiją su nuolatinio magneto veikimo mechanizmu, kad atitiktų šiuos reikalavimus. Šiame straipsnyje paaiškinama, kaip ši technologija veikia, kur ją galima pritaikyti, kokius techninius veiksnius reikėtų įvertinti prieš perkant ir kaip tai gali padėti sumažinti eksploatacinius iššūkius šiuolaikinėse elektros paskirstymo sistemose.
Vidutinės įtampos skirstomieji tinklai veikia sudėtingomis sąlygomis. Dėl maitinimo, transformatoriaus jungties, pramoninio autobuso, geležinkelio elektros sistemos ar atsinaujinančios energijos įrenginio gedimo gali būti nutrauktas elektros tiekimas ir sugadinta vertinga įranga. Todėl grandinės pertraukiklis yra svarbi apsaugos grandinės dalis.
Tačiau šiuolaikiniai operatoriai vienu metu susiduria su keliais iššūkiais. Įranga gali būti montuojama lauke, kur ją veikia drėgmė, dulkės, ultravioletinė spinduliuotė, temperatūros pokyčiai ir kiti aplinkos įtempiai. Tuo pačiu metu paskirstymo tinklai tampa vis labiau automatizuoti, todėl atsiranda paklausa įrangai, kuri gali nuosekliai reaguoti į elektros komandas ir susisiekti su išmaniosiomis apsaugos ir valdymo sistemomis.
Tradiciniai mechaniškai valdomi pertraukikliai gali veikti efektyviai, tačiau jų veikimo mechanizmuose yra daug judančių dalių. Mechaninis susidėvėjimas, reguliavimo reikalavimai ir nenuoseklus veikimas per ilgą eksploatavimo laikotarpį gali sukelti problemų, ypač įrenginiuose, kuriuos reikia dažnai perjungti.

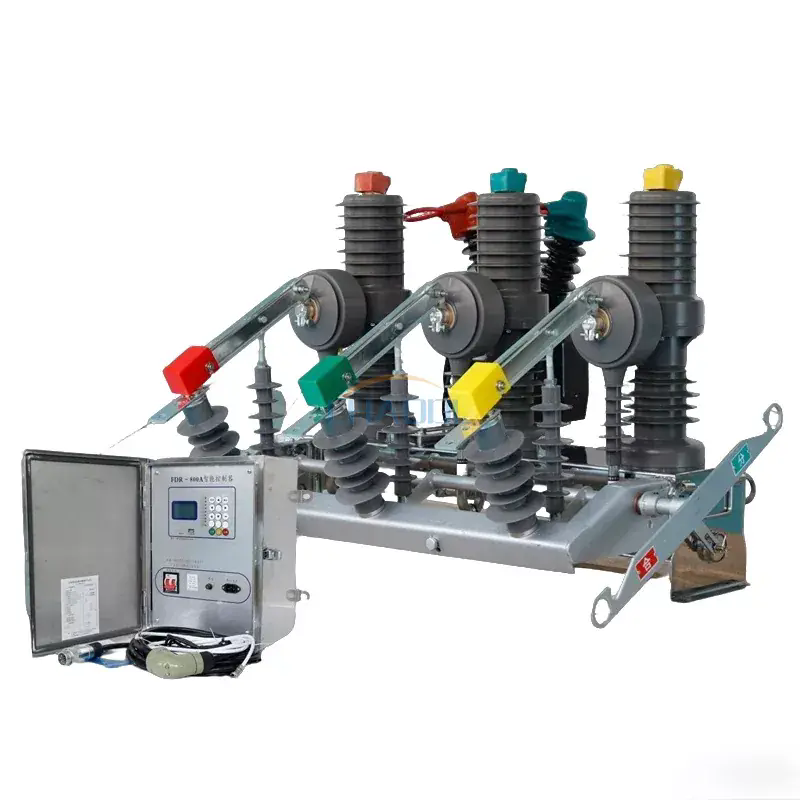

Lauko nuolatinio magneto grandinės pertraukiklis sprendžia šiuos iššūkius, derindamas vakuuminį pertraukiklį su nuolatinio magneto pavara. Rezultatas – kompaktiškas vidutinės įtampos perjungimo sprendimas, sukurtas patikimam darbui, mažesniam mechaniniam sudėtingumui ir integravimui į modernias paskirstymo sistemas.
Veikimo principas pagrįstas dviem pagrindinėmis technologijomis:vakuumo pertraukimasirnuolatinio magneto įjungimas.
Įprasto veikimo metu grandinės pertraukiklis leidžia srovei tekėti laidžiu keliu. Kai apsaugos sistema nustato neįprastą būklę, veikimo mechanizmas gauna komandą atidaryti kontaktus. Nuolatinio magneto pavara varo mechanizmą, atskirdama kontaktus vakuuminio pertraukiklio viduje.
Kai kontaktai atsiskiria, trumpam gali susidaryti elektros lankas. Kadangi kontaktai yra vakuuminio pertraukiklio viduje, lankas greitai užgęsta, kai srovė teka per natūralų pertraukimo tašką. Tada grandinė elektriškai izoliuojama nuo gedimo.
Atliekant uždarymo operacijas, pavara grąžina kontaktus į reikiamą padėtį. Valdomas judesys padeda užtikrinti pakartojamą perjungimo našumą.
Šią veikimo seką galima apibendrinti taip:
Šių technologijų derinys yra ypač naudingas, kai operatoriams reikia greito perjungimo ir patikimo mechaninio veikimo, nepasikliaujant sudėtinga spyruokline veikimo struktūra.
Veikimo mechanizmas turi tiesioginės įtakos grandinės pertraukiklio patikimumui. Nuolatinio magneto mechanizmas naudoja elektromagnetinę jėgą, kad valdytų perjungimo mechanizmo judėjimą ir išlaikytų jo veikimo padėtį.
Palyginti su mechanizmais, kuriuose yra daugiau mechaninių perdavimo elementų, nuolatinio magneto pavara gali turėti mažiau judančių komponentų. Tai sumažina galimus mechaninio susidėvėjimo taškus ir padeda išlaikyti nuoseklų atidarymo ir uždarymo elgesį.
| Svarstymas | Nuolatinio magneto mechanizmas | Tradicinis mechaninis mechanizmas |
|---|---|---|
| Mechaninis sudėtingumas | Palyginti paprasta veikimo struktūra | Gali būti daugiau mechaninės transmisijos dalių |
| Judantys komponentai | Sumažintas mechaninių judančių dalių skaičius | Paprastai daugiau mechaninių komponentų |
| Techninės priežiūros poreikis | Sukurtas mažai priežiūros reikalaujančiam darbui | Gali reikėti periodiškai tikrinti ir reguliuoti |
| Perjungimo nuoseklumas | Stabilus elektromagnetinis įjungimas | Gali labiau priklausyti nuo mechaninės būklės |
| Dažnas perjungimas | Puikiai tinka programoms, kurioms reikia pakartotinio veikimo | Pasirinkimas priklauso nuo mechanizmo konstrukcijos ir darbo ciklo |
Praktinis pranašumas yra ne tik komponentų skaičiaus sumažinimas. Veikimo mechanizmas taip pat yra svarbus veiksnys, kai grandinės pertraukikliai įrengiami vietose, kur sunku pasiekti techninę priežiūrą arba kur neplanuotos prastovos gali turėti didelių eksploatavimo išlaidų.
Tinkamai suprojektuotame lauko nuolatiniame magnetiniame grandinės pertraukiklyje yra keletas suderintų elektrinių, mechaninių ir izoliacinių komponentų. Kiekvienas komponentas prisideda prie saugaus perjungimo ir patikimo veikimo.
Kadangi šie komponentai veikia kartu, pasirinkimas niekada neturėtų būti grindžiamas tik vardine įtampa. Reikėtų atsižvelgti į visą elektros darbą, įrengimo aplinką, valdymo reikalavimus ir sistemos apsaugos strategiją.
Vienas iš svarbiausių privalumų – supaprastinta mechaninė operacinė sistema. Esant mažiau mechaninio susidėvėjimo taškų, įprastas mechaninis reguliavimas gali būti sumažintas. Tai gali būti ypač vertinga lauko pastotėms, nuotoliniams skirstomiesiems tinklams ir pramoniniams objektams, kur techninė priežiūra yra nepatogi.
Nuolatinis magneto įjungimas užtikrina valdomą elektromagnetinį judėjimą. Nuoseklus atidarymo ir uždarymo elgesys yra svarbus, kai pertraukiklį pakartotinai valdo apsaugos, automatikos ar nuotolinio valdymo sistemos.
Vakuuminis pertraukiklis užtikrina veiksmingą lanko pertraukimą, nereikalaujant, kad grandinės pertraukimo kamera naudotų įprastas izoliacines dujas arba skystą terpę lankui užgesinti. Dėl to vakuuminė technologija puikiai tinka daugeliui vidutinės įtampos paskirstymo programų.
Pavara sukurta taip, kad veiktų efektyviai, o tai gali padėti sumažinti perjungimo operacijoms reikalingą energiją. Tikslios energijos sąnaudos priklauso nuo konkrečios konfigūracijos ir valdymo sistemos, todėl prieš galutinį pasirinkimą visada reikia patikrinti projekto specifikacijas.
Lauko paskirstymo įranga turi susidoroti su aplinkos poveikiu. Tinkamai suprojektuotas lauko pertraukiklio korpusas padeda apsaugoti vidinius komponentus nuo drėgmės, dulkių, ultravioletinių spindulių poveikio ir kintančių oro sąlygų.
Naudojant pakartotinį perjungimą, mechaninis patvarumas yra svarbus pirkimo kriterijus. „Anqiang“ gaminio specifikacijose nurodyta, kad taikomas lauko nuolatinio magnetinio grandinės pertraukiklio konfigūracijos mechaninis veikimo laikas yra iki 10 000 operacijų.
Šiuolaikiniai elektros tinklai vis labiau priklauso nuo nuotolinio valdymo, stebėjimo ir automatinio gedimų valdymo. Tinkamai sukonfigūruotas nuolatinio magneto grandinės pertraukiklis gali palaikyti integraciją su SCADA ir paskirstymo automatizavimo sistemomis, todėl operatoriai gali kurti jautresnius elektros tinklus.
Pasirinkus grandinės pertraukiklį tik pagal jo pavadinimą arba įtampos klasę, gali būti netinkama konfigūracija. Pirkėjai turėtų palyginti pertraukiklio specifikacijas su faktinėmis įrenginio elektrinėmis charakteristikomis.
| Parametras | Specifikacijos pavyzdys | Kodėl tai svarbu |
|---|---|---|
| Nominali įtampa | 12 kV / 24 kV | Turi atitikti paskirstymo sistemos vardinės įtampos klasę. |
| Vardinis dažnis | 50 Hz | Turi atitikti maitinimo sistemos dažnį. |
| Nominali srovė | 630 A / 1250 A | Apibrėžia nuolatinės srovės perdavimo galimybę. |
| Trumpojo jungimo nutraukimo srovė | 20 kA / 25 kA | Nurodo pertraukiklio gedimo srovės pertraukimo galimybę. |
| Didžiausia atsparumo srovė | 50 kA / 63 kA | Svarbu vertinant trumpalaikį elektromagnetinį įtempį. |
| Žaibo impulsų atsparumas įtampai | 125 kV / 145 kV | Svarbu izoliacijos koordinavimui ir apsaugai nuo pereinamojo laikotarpio. |
| Mechaninis gyvenimas | Iki 10 000 operacijų | Naudinga, kai tikimasi dažno perjungimo. |
Anqiang pateiktoje gaminio informacijoje nurodytos atitinkamų modelių 12 kV ir 24 kV vardinės įtampos konfigūracijos, 630 A ir 1250 A vardinės srovės ir 20 kA bei 25 kA trumpojo jungimo galia.
Faktinis pasirinkimas visada turėtų būti pagrįstas visu sistemos dizainu, taikomais standartais, apsaugos koordinavimu ir konkrečiais projekto reikalavimais, o ne prielaida, kad kiekviena konfigūracija turi identiškus įvertinimus.
Dėl lauko konstrukcijos, vakuumo pertraukimo ir nuolatinio magneto veikimo ši įranga tinka įvairiems vidutinės įtampos darbams.
„Anqiang“ savo lauko nuolatinio magnetinio grandinės pertraukiklio taikymo srityse nurodo komunalinių paslaugų pastotes, skirstomuosius tinklus, geležinkelių elektrifikavimą, kasybą, pramonines elektros energijos sistemas ir atsinaujinančios energijos įrenginius.
Tinkamą pertraukiklį reikia pasirinkti pradedant nuo elektros sistemos, o ne nuo gaminių katalogo. Praktinis atrankos procesas gali užkirsti kelią tiek nepakankamam specifikavimui, tiek nereikalingam per dideliam dydžiui.
Šis metodas yra patikimesnis nei pertraukiklio pasirinkimas tik pagal vardinę srovę arba pirkimo kainą. Mažesnė pradinė kaina gali tapti brangi, jei įrangą sunku prižiūrėti, ji nesuderinama su valdymo sistema arba neteisingai priderinta prie gedimo lygio.
Nors nuolatinio magneto grandinės pertraukikliai skirti sumažinti mechaninę priežiūrą, maža priežiūra nereiškia, kad patikrinimo nėra. Vidutinės įtampos įrangai išlieka svarbi disciplinuota darbo programa.
Lauko įrangai aplinkosaugos patikrinimas yra ypač svarbus. Drėgmė, užterštumas, korozija ir mechaniniai pažeidimai gali palaipsniui paveikti izoliaciją ir veikimo patikimumą, net jei pats pertraukiklis yra tvirtos konstrukcijos.
Todėl prevencinės priežiūros programoje pagrindinis dėmesys turėtų būti skiriamas visam įrengimui, o ne grandinės pertraukikliui laikyti izoliuotu komponentu.
Lauko nuolatinio magneto grandinės pertraukiklis yra vidutinės įtampos grandinės pertraukiklis, sujungiantis vakuuminį pertraukiklį su nuolatinio magneto veikimo mechanizmu. Jis skirtas patikimam perjungimui ir gedimų nutraukimui lauko paskirstymo ir pramoninėse elektros energijos sistemose.
Konfigūracija priklauso nuo gamintojo ir projekto reikalavimų. Anqiang ZW32-12G ir ZW32-24G gaminių šeima skirta 12 kV ir 24 kV vidutinės įtampos įrenginiams.
Mechanizmas gali sumažinti mechaninį sudėtingumą, užtikrinti nuoseklų perjungimo judesį, sumažinti mechaninį susidėvėjimą ir palaikyti mažai priežiūros reikalaujantį veikimą. Šios charakteristikos ypač vertingos įrangai, kuri dažnai perjungiama.
Taip. Tinkamai sukonfigūruotas įrenginys gali būti integruotas su paskirstymo automatika, SCADA, nuotoliniu stebėjimu ir intelektualiomis apsaugos sistemomis. Tiksli ryšio ir valdymo konfigūracija turi būti patvirtinta kiekvienam projektui.
Taip. Lauko nuolatinio magneto jungikliai gali būti naudojami saulės ir vėjo energijos skirstomųjų sistemų vidutinės įtampos ruožuose, kur jų įtampa, srovė, gedimų pertraukimas, izoliacija ir valdymo charakteristikos atitinka įrengimo reikalavimus.
Mechaninis atsparumas priklauso nuo konkretaus modelio ir eksploatavimo sąlygų. Taikomoje Anqiang specifikacijoje nurodytas mechaninis tarnavimo laikas iki 10 000 operacijų.
Norėdami gauti tikslią techninę rekomendaciją, nurodykite sistemos įtampą, vardinę srovę, trumpojo jungimo lygį, dažnį, įrengimo aplinką, perjungimo funkciją, valdymo įtampą, automatikos reikalavimus, montavimo tvarką ir visus taikomus projekto standartus. Ankstyvas šios informacijos pateikimas gali sumažinti specifikacijų pakeitimus vėliau.
Lauko nuolatinis magnetinis grandinės pertraukiklis yra daugiau nei įprastas perjungimo įtaisas su kita pavara. Sujungus vakuuminį pertraukimą su nuolatinio magneto veikimu, jis atitinka keletą praktinių šiuolaikinių vidutinės įtampos tinklų reikalavimų: patikimas perjungimas, mažesnis mechaninis sudėtingumas, mažesni priežiūros reikalavimai, pritaikymas lauke ir suderinamumas su vis labiau automatizuotomis elektros paskirstymo sistemomis.
Svarbiausias dalykas pirkėjams yra grandinės pertraukiklio suderinimas su faktine elektros funkcija. Vardinė įtampa, nuolatinė srovė, trumpojo jungimo pertraukimo galimybė, izoliacijos lygis, perjungimo dažnis, aplinkos sąlygos, valdymo architektūra ir įrengimo reikalavimai turėtų būti įvertinti prieš priimant galutinį sprendimą.
„Anqiang“ teikia lauko nuolatinių magnetinių grandinės pertraukiklių sprendimus, skirtus vidutinės įtampos programoms, kurių konfigūracijos suprojektuotos maždaug 12 kV ir 24 kV sistemomis ir taikomomis programomis, pradedant paskirstymo tinklais ir pastotėmis iki pramonės, geležinkelių, kasybos ir atsinaujinančios energijos projektų.
Ieškote patikimo lauko nuolatinio magnetinio grandinės pertraukiklio savo vidutinės įtampos projektui?Pasidalykite savo sistemos įtampa, vardine srove, gedimo lygiu, diegimo aplinka ir valdymo reikalavimaisAnqiangaptarti tinkamą konfigūraciją.Susisiekite su mumisinformacijos apie gaminį, techninę pagalbą ir sprendimą, atitinkantį jūsų programą.
Svarbu:Grandinės pertraukiklio pasirinkimą ir montavimą turi atlikti kvalifikuoti elektros specialistai, vadovaudamiesi galiojančiais vietiniais standartais, sistemos apsaugos reikalavimais ir gamintojo technine dokumentacija.
