Nulinės sekos srovės transformatorius

Nulinės sekos srovės transformatorius skirtas įžeminimo gedimų aptikimui ir apsaugos koordinavimui vidutinės įtampos elektros sistemose. Paprastai jis naudojamas 10 kV skirstomuosiuose tinkluose, kad būtų galima stebėti likutinę srovę, susidariusią nesubalansuotomis arba gedimo sąlygomis, padedant apsaugos relėms greitai izoliuoti sugedusias grandines ir pagerinti sistemos saugą bei patikimumą.

Šiame modelyje (LXK-Φ80-200) naudojama epoksidinės dervos vakuuminio liejimo technologija su padalinta šerdimi, leidžianti montuoti neatjungiant pirminių kabelių. Šerdis yra pagaminta iš aukštos kokybės šalto valcavimo silicio plieno, o apvijoje naudojami variniai laidininkai be deguonies, kad būtų užtikrintas stabilus magnetinis veikimas ir maži nuostoliai ilgalaikio veikimo metu.

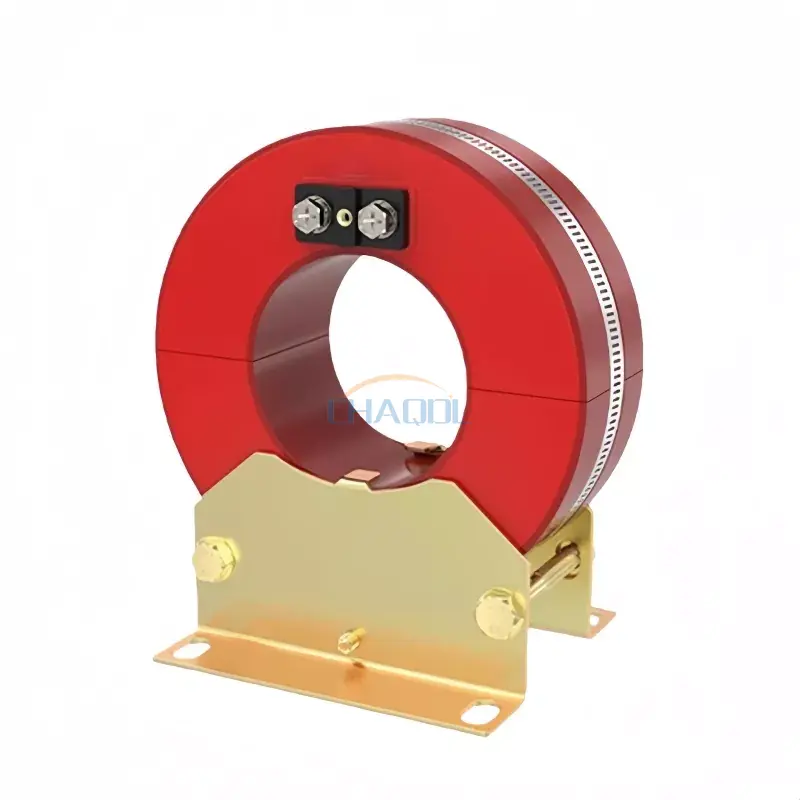

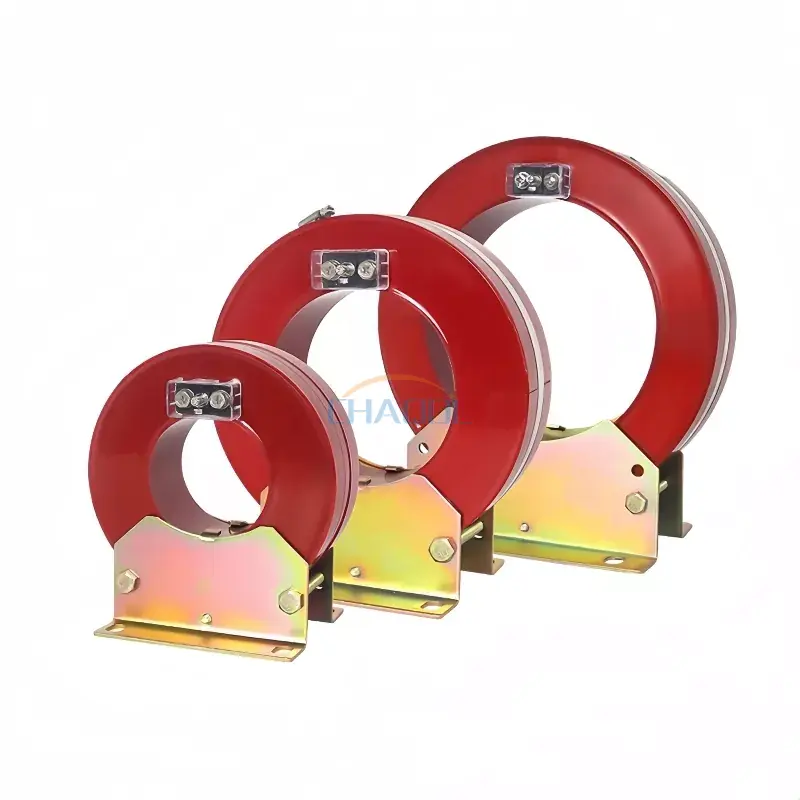

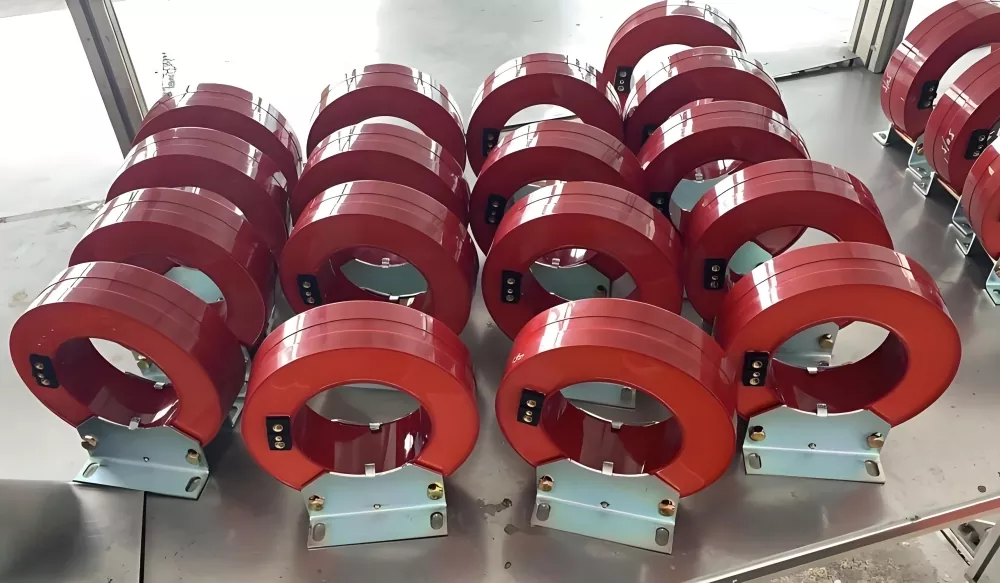

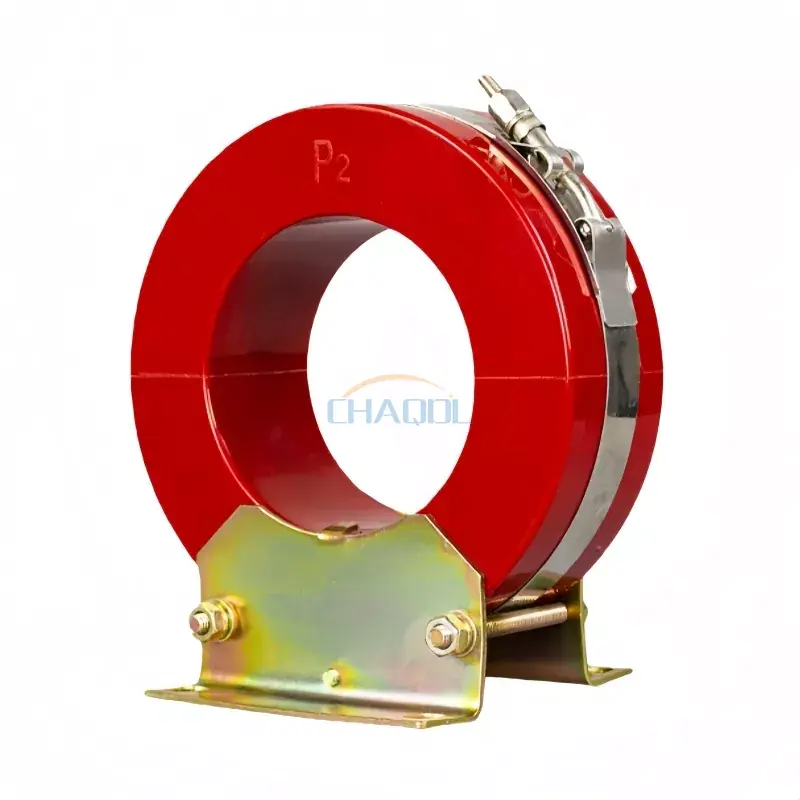

Faktinės gaminių nuotraukos

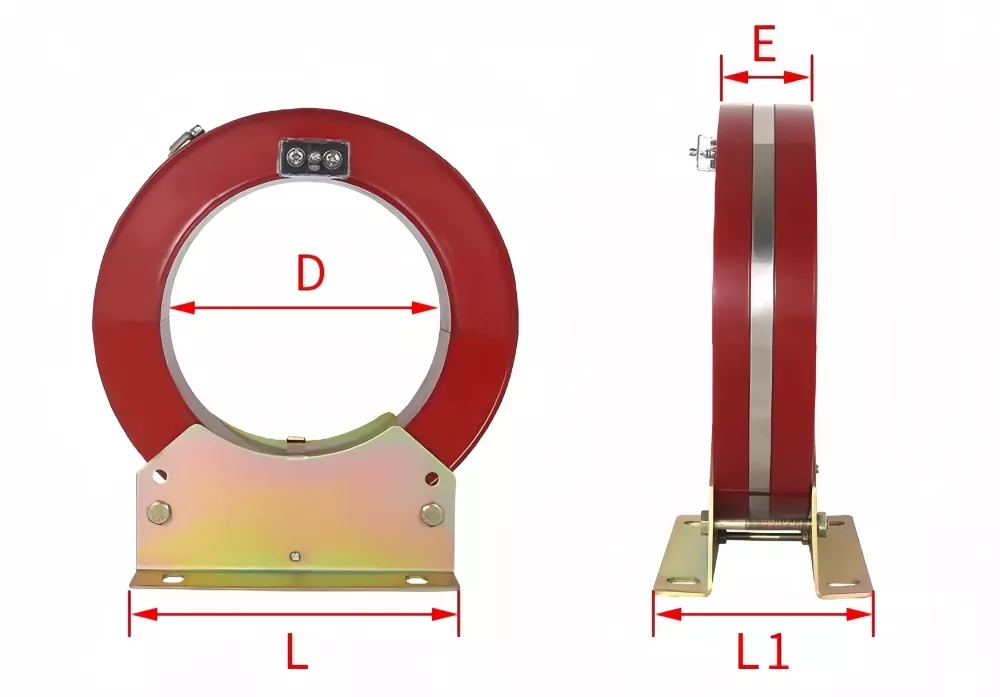

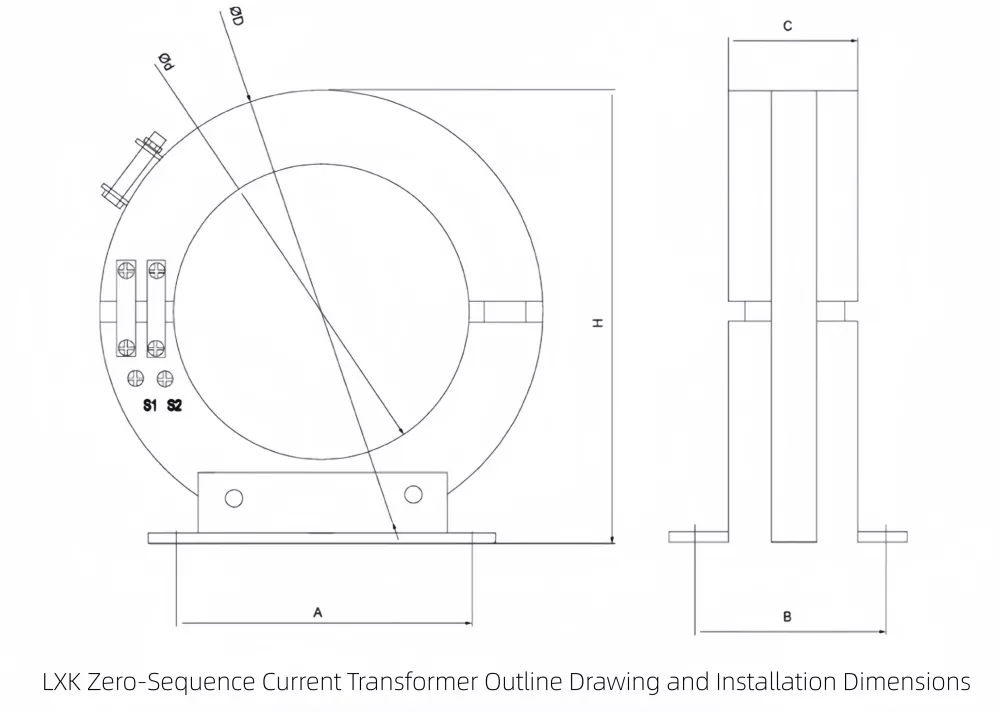

Gaminio išvaizdos ir matmenų diagrama

Pagrindinis šio nulinės sekos srovės transformatoriaus pranašumas yra padalinta šerdies struktūra, kuri leidžia montuoti neatjungiant pirminių kabelių. Dviejų sekcijų šerdies konstrukcija kartu su tvirtinimo fiksavimu žymiai pagerina montavimo vietoje efektyvumą modernizavimo ir priežiūros projektuose.

Relės techniniai parametrai

Nominalus izoliacijos lygis: 0,5/3KV

Produkto savybės

Padalytų branduolių epoksidinės dervos struktūra leidžia greitai sumontuoti nenuimant pirminių kabelių, todėl sutrumpėja techninės priežiūros ir modernizavimo projektų prastovos. Ši konstrukcija taip pat pagerina mechaninį stabilumą ir ilgalaikį izoliacijos patikimumą atšiaurioje elektros aplinkoje.

Prietaisas užtikrina stabilų matavimo našumą esant mažos ir didelės liekamosios srovės sąlygoms, todėl tinka pramoninių skirstomųjų tinklų, pastočių ir kompaktiškų skirstomųjų įrenginių apsaugos sistemoms.

Įprastos eksploatavimo sąlygos

1. Montavimas: Naudojimas patalpose

2. Temperatūros diapazonas: nuo -5 ℃ iki 40 ℃, dienos vidurkis ≤ 30 ℃

3. Aplinka: Nerūdijančios, mažai taršos zonos

DUK

1 klausimas: kokia yra pagrindinė nulinės sekos srovės transformatoriaus funkcija?
A: Jis aptinka disbalanso srovę, kurią sukelia trifazių sistemų įžeminimo gedimai, ir teikia signalus relės apsaugos sistemoms, kad būtų izoliuotos sugedusios grandinės.

2 klausimas: ar jį galima įdiegti neišjungus sistemos?
A: Taip, padalytų branduolių konstrukcija leidžia montuoti aplink esamus kabelius neatjungiant.

3 klausimas: ar vardinė srovė yra fiksuota arba pritaikoma?
A: Pirminės srovės įvertinimas gali būti pritaikytas pagal sistemos reikalavimus.

4 klausimas: su kokio tipo apsaugos sistemomis jis suderinamas?
A: Jis suderinamas su įžeminimo gedimo relėmis, apsauginėmis plokštėmis ir skirstomųjų įrenginių stebėjimo sistemomis.

5 klausimas: kokios medžiagos naudojamos šerdyje ir apvijoje?
A: Jame naudojamos šalto valcavimo silicio plieno šerdys ir bedeguonies varinės apvijos, užtikrinančios mažus nuostolius ir didelį efektyvumą.

6 klausimas: kur jis paprastai įrengiamas?
A: Paprastai jis montuojamas žiediniuose pagrindiniuose įrenginiuose, skirstomuosiuose spintelėse, transformatoriuose ir grandinės pertraukiklių apsaugos plokštėse.
