24kV šone montuojamas vakuuminis grandinės pertraukiklis

The24kV šone montuojamas vakuuminis grandinės pertraukiklis(Modelis: ZN63A (VS1)-24) yra didelio našumo patalpų vidutinės įtampos automatinis jungiklis, skirtas trifazėms kintamosios srovės 50Hz maitinimo sistemoms, kurių vardinė įtampa 24kV. Jis sujungia veikimo mechanizmą ir vakuuminį pertraukiklį į kompaktišką struktūrą, užtikrinančią patikimą pastočių, elektrinių, pramonės objektų ir elektros paskirstymo sistemų apsaugą, perjungimą ir valdymą. Pertraukiklis yra tiek stacionariai montuojamas, tiek ištraukiamas, kad atitiktų įvairias skirstomųjų įrenginių konfigūracijas.

Šis grandinės pertraukiklis, pasižymintis pažangia vakuumo pertraukimo technologija, dideliu mechaniniu patvarumu ir mažais priežiūros reikalavimais, idealiai tinka naudoti, kai reikia dažnai perjungti. Jis plačiai naudojamas metalurgijoje, kasyboje, chemijos gamyklose, anglies pramonėje, komunalinėse pastotėse ir atsinaujinančios energijos projektuose, kur būtinas saugus ir patikimas energijos paskirstymas.

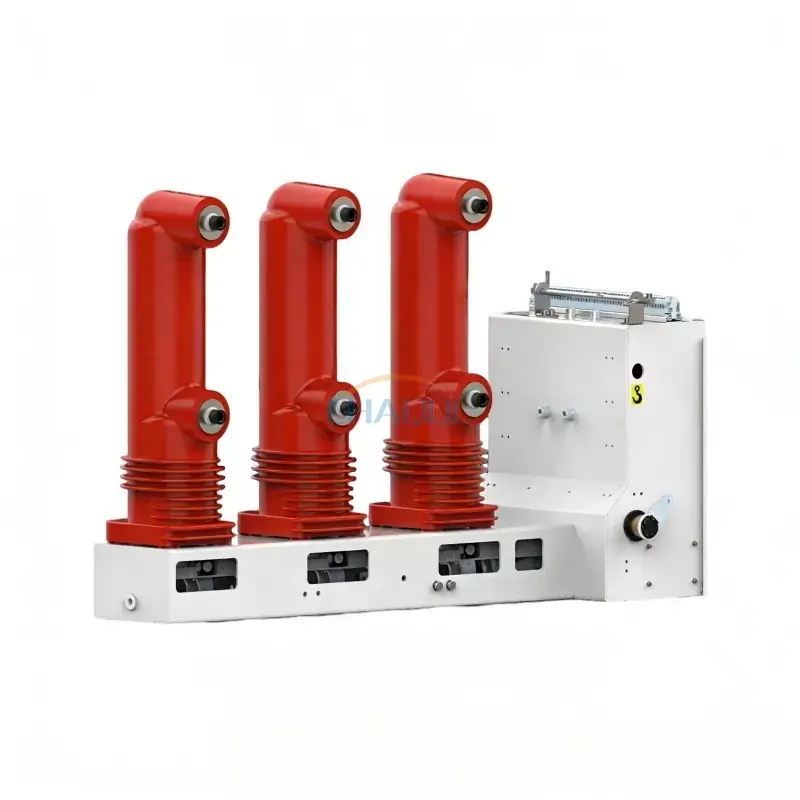

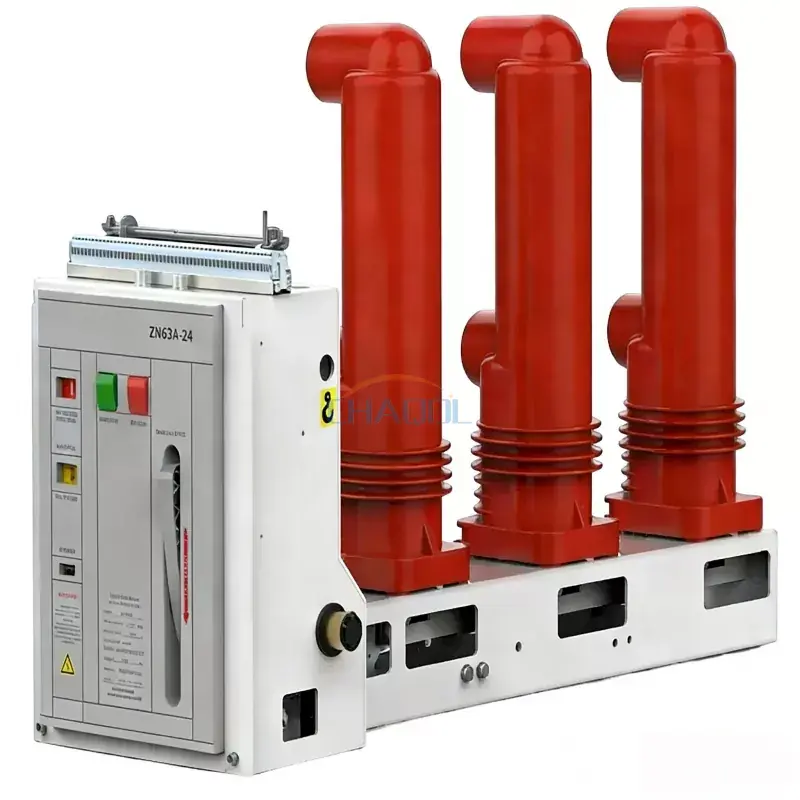

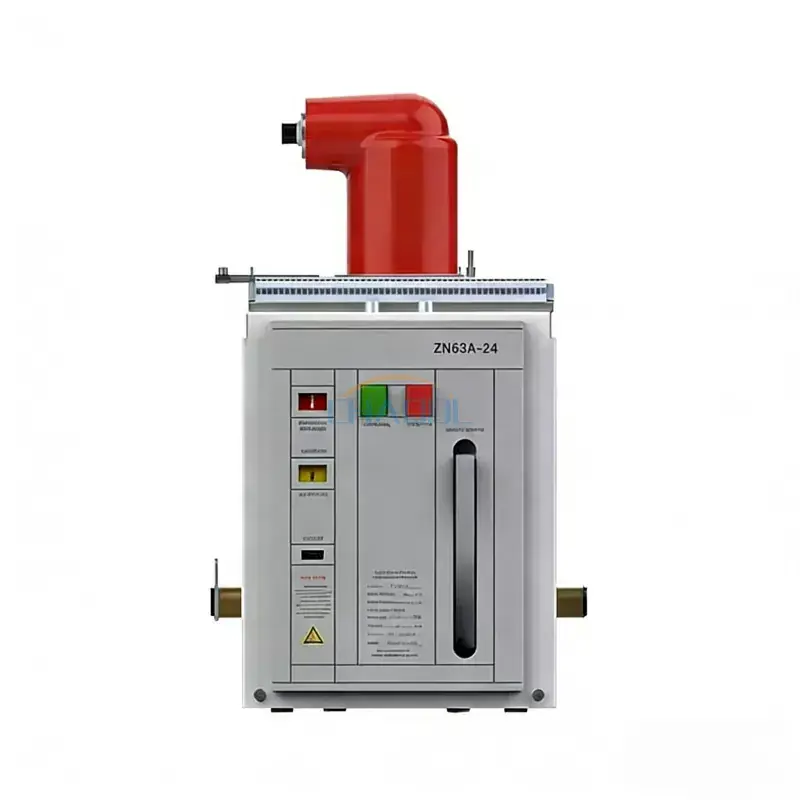

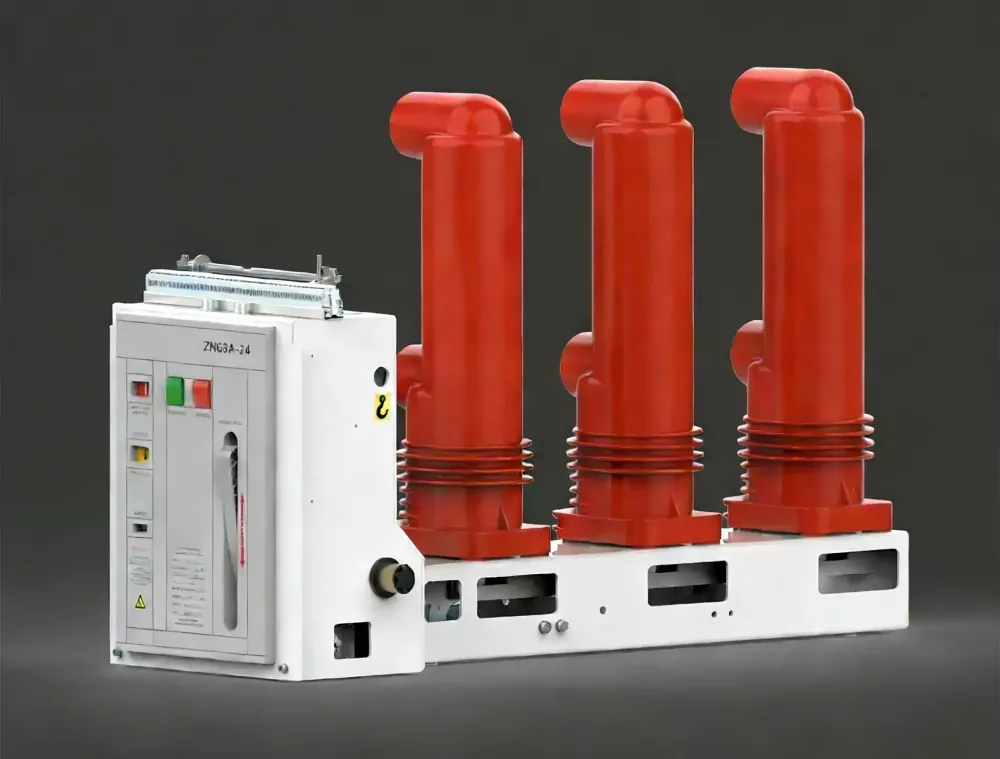

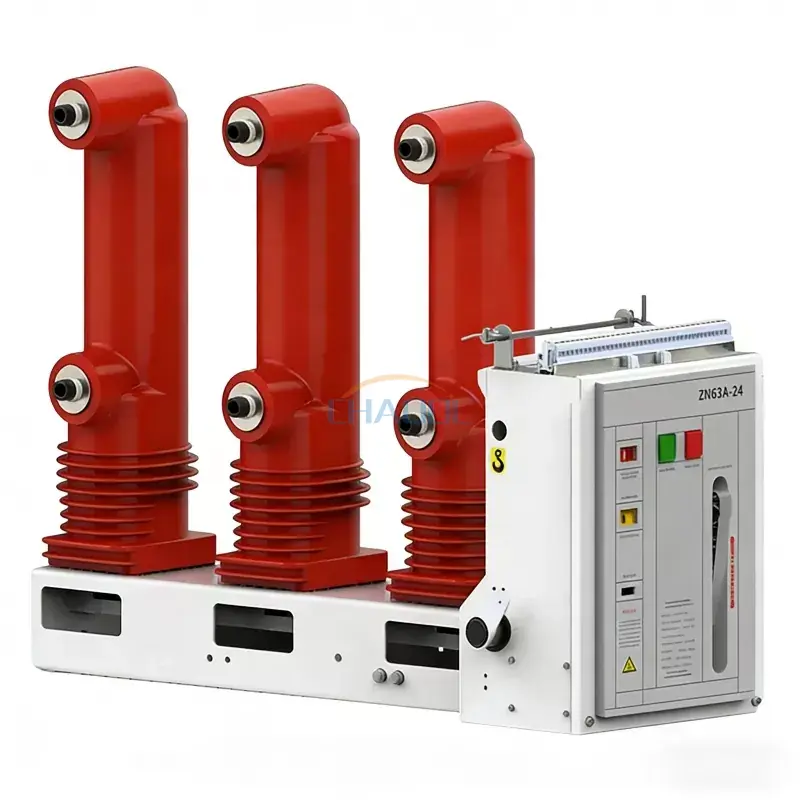

Produkto išvaizda

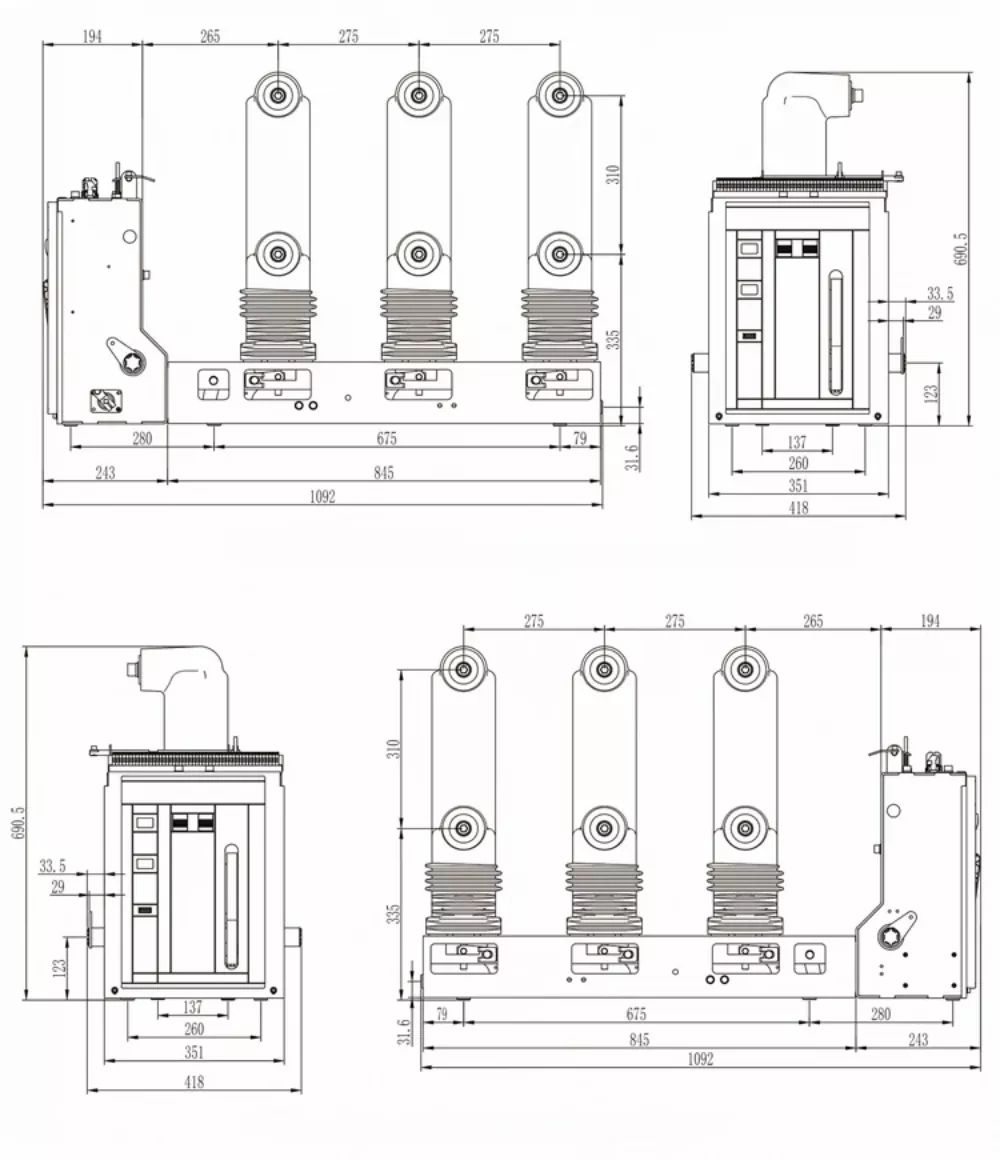

Matmenų diagrama

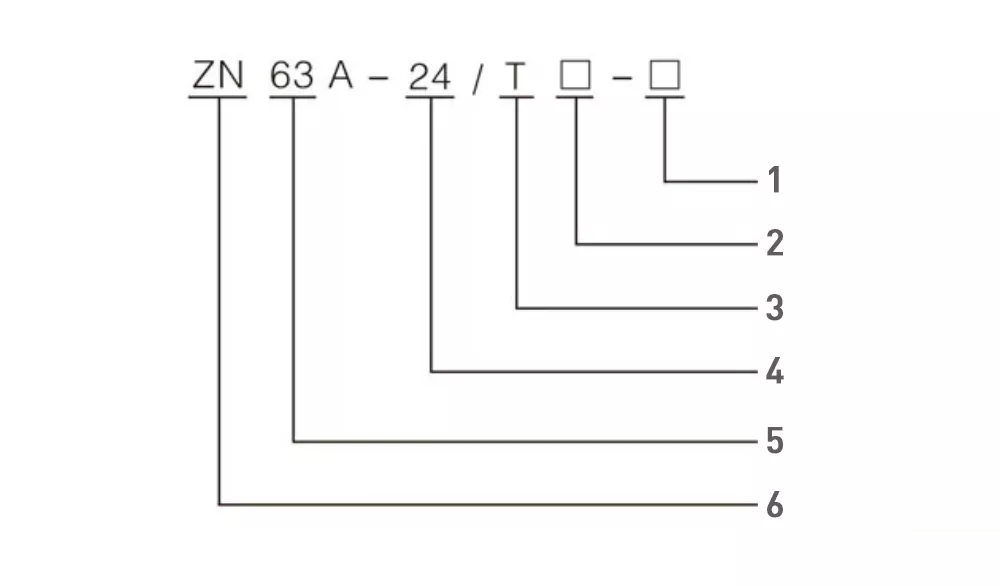

Modelio identifikavimas

• 1 – vardinė trumpojo jungimo stabdymo srovė (kA)
• 2 – vardinė srovė (A)
• 3 – Veikimo mechanizmas
• 4 – vardinė įtampa (kV)
• 5 – Dizaino serija
• 6 – Vidinis vakuuminis grandinės pertraukiklis

Produkto savybės

• Integruotas šone montuojamas valdymo mechanizmas su kompaktiška konstrukcija ir patikima transmisija.
• Didelio našumo vakuuminis pertraukiklis su vario-chromo kontaktais užtikrina puikią lanko gesinimo galimybę ir pailgina elektros tarnavimo laiką.
• Horizontaliai išdėstytas spyruoklinis veikimo mechanizmas palaiko tiek rankinį, tiek variklio įkrovimą.
• The24kV šone montuojamas vakuuminis grandinės pertraukiklisgali būti montuojamas kaip fiksuotas arba ištraukiamas, kad tiktų skirtingoms skirstomųjų įrenginių sistemoms.
• Didelis dielektrinės izoliacijos stiprumas, mažos srovės skilimas ir puikus trumpojo jungimo pertrūkių veikimas.
• Tvirta epoksidinė izoliacija užtikrina puikų atsparumą drėgmei, UV spinduliuotei, temperatūros pokyčiams, senėjimui ir taršai.
• Mechaninis tarnavimo laikas iki 10 000 operacijų, todėl tinka dažnam perjungimui.
• Palaiko išmaniąsias apsaugos reles ir pastočių automatikos sistemas.

Techniniai parametrai

Struktūrinis projektavimas

Grandinės pertraukiklis naudoja trifazę polių struktūrą su centre sandariu keramikiniu arba stikliniu vakuuminiu pertraukikliu. Vario-chromo kontaktai ir išilginio magnetinio lauko technologija efektyviai sumažina kontakto eroziją, tuo pačiu pagerinant dielektrinį atsigavimą ir pertraukiant veikimą. Integruotas spyruoklinis mechanizmas užtikrina stabilų atidarymą ir uždarymą, reikalaujant minimalios priežiūros per visą eksploatavimo laiką.

Priklausomai nuo taikymo reikalavimų, stulpai gali būti gaminami naudojant didelio stiprumo epoksidinės dervos izoliaciją arba silikonine guma dengtą izoliaciją, užtikrinančią puikų atsparumą drėgmei, kondensacijai, UV poveikiui ir atšiaurioms pramonės aplinkoms.

Programos

The24kV šone montuojamas vakuuminis grandinės pertraukiklisplačiai naudojamas vidutinės įtampos paskirstymo sistemose, kurioms reikalinga patikima apsauga, dažnas veikimas ir ilgas tarnavimo laikas.

• Elektrinės
• Elektros pastotės
• Pramoninės elektros paskirstymo sistemos
• Kasybos operacijos
• Metalurgijos gamyklos
• Cheminio apdorojimo įrenginiai
• Anglies pramonė
• Atsinaujinančios energijos projektai
• Komerciniai ir komunaliniai elektros tinklai
• Išmaniosios pastotės ir automatikos sistemos

Veikimo aplinka

• Aplinkos temperatūra: -15°C iki +40°C
• Montavimo aukštis: iki 1000 m (pagal pageidavimą galimi ir didesni aukščiai)
• Maksimalus seisminis intensyvumas: 8 laipsniai
• Santykinė oro drėgmė: paros vidurkis ≤95%, mėnesio vidurkis ≤90%
• Tinka aplinkai, kurioje nėra gaisro pavojaus, sprogimo rizikos, didelės taršos, ėsdinančių dujų ir pernelyg didelės vibracijos.

Darbo principas

The24kV šone montuojamas vakuuminis grandinės pertraukikliskaip lanko gesinimo terpę naudoja sandarų vakuuminį pertraukiklį. Atsiradus gedimo srovėms, kontaktai greitai atsiskiria, o vakuuminė kamera beveik akimirksniu užgesina elektros lanką, užtikrindama greitą gedimų izoliavimą ir minimalų kontaktų susidėvėjimą. Kartu su spyruokliniu veikimo mechanizmu pertraukiklis užtikrina patikimą perjungimo našumą, didelę pertraukimo galią ir ilgalaikį veikimo stabilumą.

Kodėl verta rinktis šį vakuuminį grandinės pertraukiklį?

• Kompaktiškas integruotas šone montuojamas dizainas
• Ilgas elektrinis ir mechaninis tarnavimo laikas
• Lengva priežiūra
• Puikus izoliacijos efektyvumas
• Patikimas veikimas dažno perjungimo sąlygomis
• Tinka stacionariems ir ištraukiamiems skirstomiesiems įrenginiams
• Suderinamas su išmaniosiomis apsaugos ir automatizavimo sistemomis

Dažnai užduodami klausimai

Kam naudojamas 24 kV šone montuojamas vakuuminis grandinės pertraukiklis?

Jis naudojamas perjungti, apsaugoti ir valdyti vidutinės įtampos elektros įrenginius pastotėse, pramonės įmonėse, komunalinių paslaugų skirstymo sistemose ir komerciniuose elektros tinkluose.

Kokie yra vakuuminio grandinės pertraukiklio pranašumai?

Vakuuminiai grandinės pertraukikliai užtikrina puikų lanko pertraukimą, mažus priežiūros reikalavimus, ilgą tarnavimo laiką, didelį veikimo patikimumą ir aplinkai nekenksmingą veikimą be alyvos ar SF6 dujų.

Ar šis grandinės pertraukiklis gali būti sumontuotas ištraukiamuose skirstomuosiuose įrenginiuose?

Taip. Jis yra tiek stacionariai montuojamas, tiek ištraukiamas, todėl jį galima lanksčiai integruoti į įvairius skirstomųjų įrenginių mazgus.

Kurios pramonės šakos dažniausiai naudoja šį produktą?

Jis plačiai naudojamas energijos gamyboje, pastotėse, metalurgijoje, kasyboje, chemijos perdirbime, anglies pramonėje, atsinaujinančios energijos įrenginiuose ir pramoninėse energijos paskirstymo sistemose.
